270mm直径五叶轴流散热叶轮结构设计

　　这款五叶轴流结构的散热叶轮，是风冷散热系统里的核心动部件，日常在工业电源柜、大功率变压器配套散热、小型风冷机组、商用通风设备里都能见到这类结构的应用，核心作用是通过自身旋转带动空气定向流动，带走热源表面堆积的热量，把设备工作腔内部的温升控制在元器件允许的工作范围内，避免因过热导致的绝缘老化、性能衰减甚至器件烧毁问题。

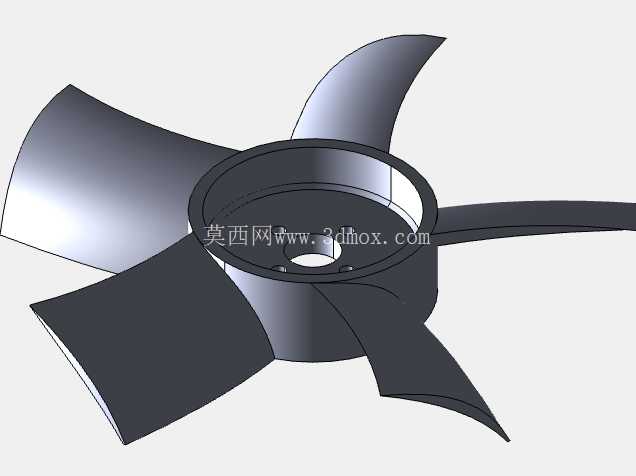

　　从实际安装适配的角度看，这款叶轮的外径控制在270mm，属于中小功率风冷场景常用的尺寸规格，中心轮毂的安装位做了沉孔式设计，预留了对应规格驱动电机轴的配合空间，轮毂端面上均匀分布的安装孔位，是用来和电机输出端的法兰盘做锁紧固定的，孔位的分度圆直径、孔径都匹配常规低压异步电机、直流无刷散热电机的安装尺寸，不需要额外做转接法兰就能直接装配，安装时只要保证叶轮端面和电机轴的垂直度，就能大幅降低运转时的动不平衡量，减少整机运行的振动和噪音。

　　叶片的形态设计是这款叶轮性能的核心，五片叶片采用等变截面的扭曲设计，从轮毂根部到叶尖位置，叶片的安装角呈现平滑过渡的变化，根部安装角更大，用来匹配轮毂处较低的线速度，保证根部区域也能有效推动空气流动，避免轮毂附近出现气流滞止区；叶尖位置的安装角收小，匹配叶尖更高的线速度，减少叶尖位置的气流涡流损失，提升整体的送风效率。叶片的前缘做了圆滑过渡处理，后缘则做了轻微的切角修型，能有效切割旋转时产生的紊流，降低气流通过叶片时的气动噪音，在常用的1400转每分钟工作转速下，能保证出风均匀，不会出现局部风速过高或者过低的情况，送风覆盖范围刚好匹配270mm直径对应的散热面，不会出现气流覆盖盲区。

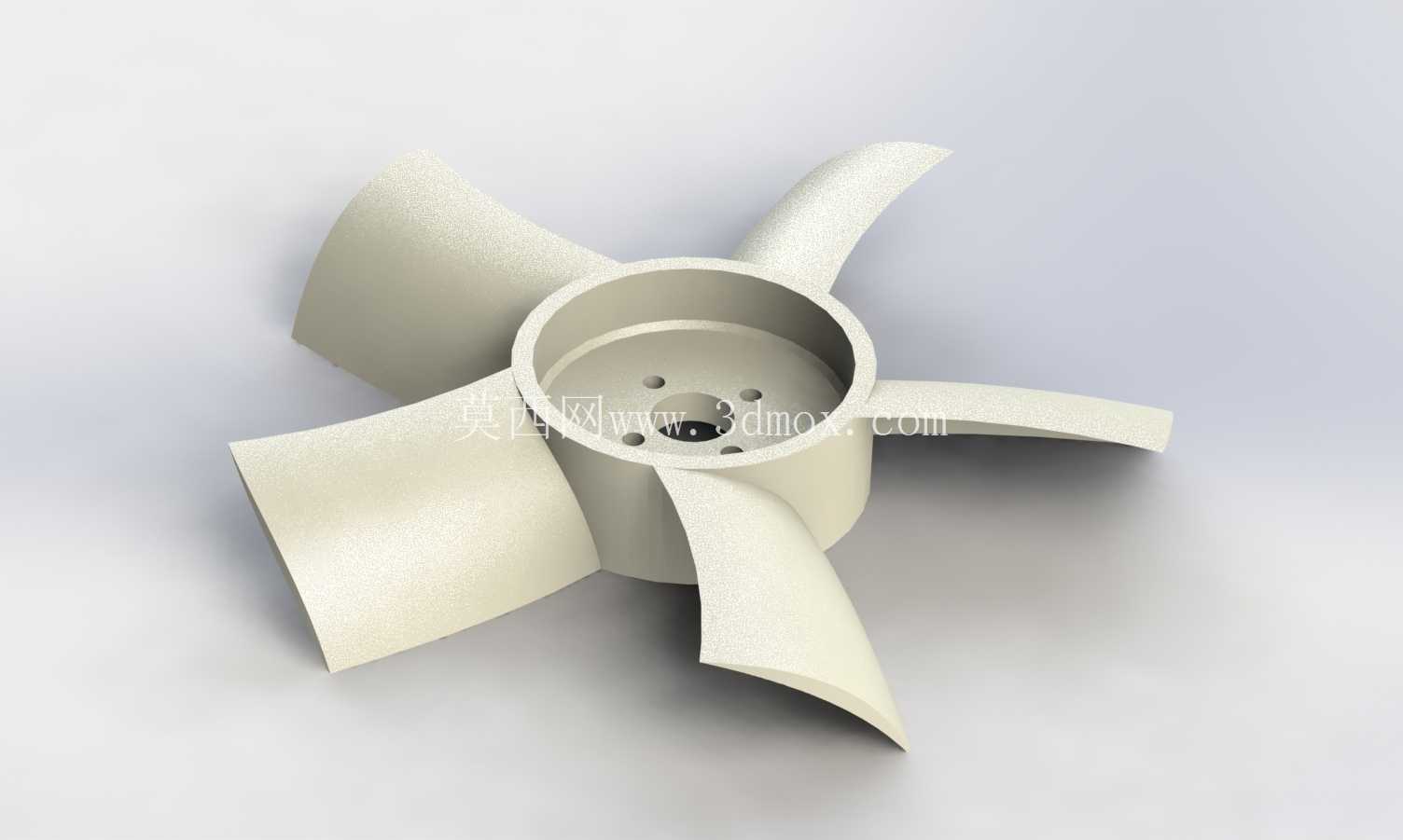

　　轮毂部分采用了中空的筒式结构，一方面能减轻叶轮自身的重量，降低电机启动时的转动惯量，减少电机的启动负载，另一方面中空结构也能给电机输出端的锁紧螺母、垫片预留容纳空间，避免装配后出现运动干涉。轮毂和叶片的连接位置做了大圆角过渡，没有尖锐的应力集中角，不管是采用注塑成型还是金属铣削加工，这个位置的结构强度都能得到保证，长时间在额定转速下运转也不会出现叶片根部开裂的问题。

　　在实际选型适配的时候，这款叶轮的轴向安装尺寸需要重点关注，叶片的轴向投影宽度决定了风罩内部需要预留的安装空间，装配时叶尖和外围风罩的间隙要控制在合理范围，间隙过大会导致叶尖位置的气流回流，降低送风效率，间隙过小则容易因为安装同轴度误差出现叶尖擦碰风罩的问题，引发异响甚至结构损坏。另外这款叶轮的叶片曲面是经过气动优化的，建模时叶片的曲面曲率连续，没有突兀的折角，不管是做流体仿真分析还是后续的模具开模、3D打印打样，都能直接提取曲面数据使用，不需要再做额外的曲面修补工作。

　　从应用场景的适配性来说，这款叶轮既可以用在闭式的散热风道里，作为强制风冷的动力部件，也可以直接安装在热源表面做开式散热，五叶结构相比三叶、四叶结构，在相同转速下的送风脉动更小，出风更平稳，运行噪音更低，适合对噪音控制有一定要求的室内设备散热场景，比如工业控制机柜、大功率变频电源、小型冷凝机组的散热配套，都能适配这类尺寸的叶轮结构。设计时也充分考虑了动平衡的预留空间，轮毂的端面和外圆都预留了动平衡去重的位置，实际生产时可以根据动平衡测试的结果，在对应位置去除少量材料，把叶轮的动平衡等级控制在G6.3以内，满足长期稳定运转的要求。
