交错轴动力传递用斜齿蜗轮蜗杆传动件

项目分类:齿轮 发布时间:2025-02-16 ID:931401
  • 交错轴动力传递用斜齿蜗轮蜗杆传动件

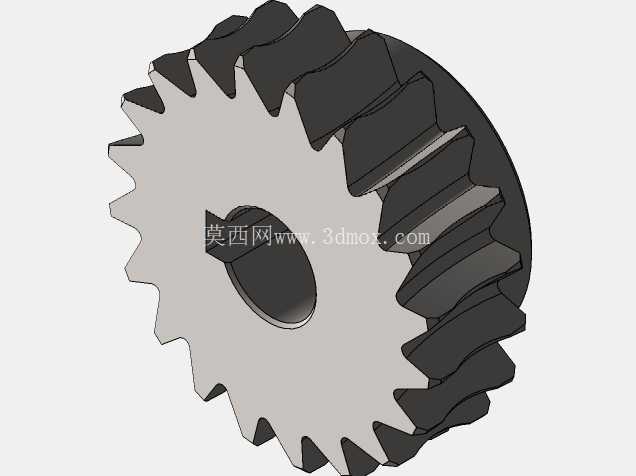

  在各类需要实现空间交错轴动力传递的机电设备结构中,蜗轮蜗杆传动副是应用极为广泛的基础传动构件,本次呈现的斜齿蜗轮结构,正是这类传动方案里的核心从动部件。不同于平行轴传动的直齿、斜齿圆柱齿轮,这类蜗轮的齿面是与蜗杆齿形共轭的特殊曲面,能够在两轴空间垂直交错的布局下,平稳完成动力与转速的传递,常见于小空间内需要大减速比的传动场景,比如小型电源调压设备的调节机构、轻工机械的进给传动单元、小型输送线的减速驱动端,都能见到这类构件的实际应用。

  从实际功能特性来看,该蜗轮采用斜向齿形设计,相比传统直齿蜗轮,啮合过程中齿面的接触是逐步切入再逐步退出的,不会出现整齿突然啮合、突然脱离的冲击情况,传动过程的噪音更低,运行平稳性更优,同时齿面接触面积更大,单位面积承受的载荷更小,能够在同等外形尺寸下传递更大的扭矩,适合中低速、需要一定自锁特性的传动场合——当蜗杆导程角小于啮合当量摩擦角时,这套传动副可以实现反向自锁,也就是只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,这一特性在需要防止负载倒转的升降、调节机构中尤为实用,能够省去额外的制动结构,简化整体设备的设计复杂度。

  从设计思路层面拆解,该蜗轮的结构采用了辐板式简化设计,中心设置通孔用于安装配套的传动轴,孔壁可根据实际装配需求加工键槽或采用过盈配合实现周向固定,轮缘部分的齿形参数完全匹配对应蜗杆的模数、导程角、压力角等核心参数,建模过程中需要严格按照共轭啮合原理生成齿面,避免出现啮合干涉、齿面接触偏载的问题。齿部的厚度经过合理核算,既保证足够的轮齿抗弯强度,又不会因为齿部过宽导致不必要的材料浪费与装配空间占用;轮毂部分的轴向长度略大于齿宽,能够保证与传动轴的配合长度足够,避免运行过程中出现轴孔配合松动、轮体偏摆的问题。

  关于安装边界与尺寸适配,这类蜗轮的安装需要严格保证与蜗杆的中心距精度,同时要确保两轴的空间交错角度符合设计值,通常为90度垂直布局,中心孔的直径尺寸需要与配套传动轴的轴径公差带匹配,一般采用基孔制配合,根据载荷大小选择H7/k6或者H7/js6的配合公差;轮体的最大外径尺寸决定了传动副的外部安装壳体需要预留的径向空间,轴向安装尺寸则需要匹配壳体内腔的宽度,预留出适当的轴向窜动间隙,同时要考虑润滑空间——这类蜗轮蜗杆传动通常采用脂润滑或者油浴润滑,安装时需要保证齿面能够充分接触润滑介质,降低齿面磨损,延长构件的使用寿命。

  在实际选型应用中,这类蜗轮的材质通常会根据载荷情况选择,轻载场景下可以采用工程塑料或者铝合金材质实现轻量化、低噪音运行,中重载场景则多采用锡青铜或者铸铁材质的轮缘搭配钢制轮毂,兼顾齿面耐磨性能与整体结构强度。建模过程中对齿形的精准还原,能够直接为后续的工程图输出、数控加工、装配干涉检查提供可靠的三维依据,避免实际生产加工后出现啮合不良、传动卡滞的问题,对于设备整体传动精度的把控有着重要的意义。不同于通用标准齿轮,这类蜗轮的参数完全匹配对应蜗杆,属于定制化传动构件,在设计时需要充分考虑实际工况的载荷、转速、传动比需求,合理选择模数、齿数、齿宽等核心参数,才能保证传动系统运行的可靠性与寿命。
