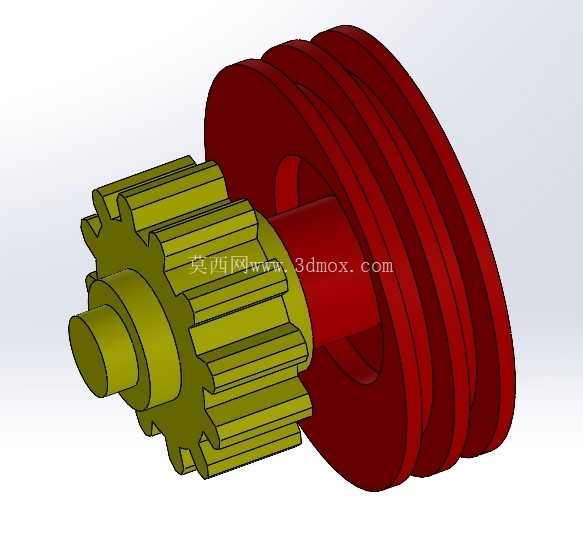

集成齿轮传动与带轮传动的同轴动力传输构件

　　从实际使用场景来看，这类结构往往适配需要同时输出两种传动比的设备：齿轮端通过与配对齿轮啮合，可将动力传递至相邻平行轴的执行机构，比如小型机具的进给组件；带轮端通过三角带或多楔带连接远端负载，可带动风机、输送辊这类需要柔性缓冲的部件，两种传动路径互不干涉，能在同一转速输入下输出两种不同转速与扭矩，大幅简化设备内部的传动链布局。设计这类构件时，首先要明确安装边界：轴段的阶梯尺寸需要匹配设备腔体内的轴承安装位，齿轮端的轴伸长度要保证啮合时不与箱体壁发生干涉，带轮端的轮槽位置要对齐外接带轮的安装平面，避免皮带运行时出现偏磨。在中小功率动力传输场景中，同轴集成齿轮与带轮的结构是紧凑化设备设计里的常用方案，这类构件常出现在小型机电设备、轻工输送装置、台式加工机具的传动链中段，承担着从动力输入端到执行端的扭矩分流与转速匹配作用。不同于分体式装配的齿轮与带轮，该同轴构件将直齿圆柱齿轮与多槽带轮集成在同一根阶梯轴上，省去了轴间联轴器的安装空间，也避免了分体装配带来的同轴度累积误差，能在有限的安装腔体内完成两种传动形式的转换。

　　齿轮段采用直齿圆柱齿形，是因为直齿加工难度低、装配时无需轴向对位，适合中小负载、转速不超过1500rpm的传动场景，齿宽的设定需要结合传递扭矩核算，既要保证齿面接触强度足够，又要避免齿宽过大带来的轴向尺寸冗余。带轮段采用多槽结构，可根据负载大小选择安装单根或多根传动带，轮槽的角度与深度符合通用三角带的安装标准，无需定制专用传动件，降低后期维护的配件成本。轴身的阶梯过渡处采用圆角处理，避免应力集中导致的轴段断裂，齿轮与带轮的衔接轴段直径大于两端轴伸，可提升整根轴的抗弯刚度，减少高速运转时的径向跳动。

　　从安装逻辑来看，这类构件通常通过两个深沟球轴承支撑在箱体的轴承座内，齿轮端的轴伸可根据需求安装联轴器或直接与执行件连接，带轮端的轴伸不需要额外伸出箱体过长，只要保证皮带安装与运行的空间即可。在实际选型适配时，需要注意齿轮的模数与配对齿轮匹配，带轮的槽型与所用传动带匹配，轴的直径与所选轴承的内径一致，同时要核算轴的临界转速，避免工作转速接近临界转速引发共振。这类集成式传动构件相比分体式结构，减少了零件数量，降低了装配时的调整工作量，同时因为齿轮与带轮和轴为一体化结构（或过盈装配为刚性整体），传动时的回程间隙更小，传动精度更稳定，适合对传动紧凑性有要求的小型设备。

　　在建模过程中，齿形的绘制需要符合标准渐开线轮廓，保证啮合时的接触面积均匀，减少齿面磨损；带轮的轮槽需要做拔模斜度处理，方便皮带的安装与拆卸，同时轮槽的表面粗糙度要控制在合理范围，避免过度磨损皮带。轴上的键槽位置要分别对应齿轮与带轮的传力需求，键槽的宽度与深度符合标准平键的尺寸规范，保证扭矩传递的可靠性。另外，带轮的轮缘外侧需要做倒角处理，避免运转时的锐边割伤传动带，也方便安装时的对位。在实际工况中，这类构件的润滑通常采用脂润滑，因为带轮端不能接触油污，否则会导致皮带打滑，所以轴承位置的润滑脂需要做好密封，避免油脂溢出到带轮槽内。齿轮端的润滑可通过箱体内部的油浴或脂润滑完成，根据设备的密封形式选择合适的润滑方式。这类结构的常见失效形式包括齿面磨损、带轮槽磨损、轴的疲劳断裂，所以在设计时需要根据负载大小选择合适的材料，通常采用45号钢调质处理，齿面可根据需求做高频淬火提升硬度，带轮部分如果负载不大也可采用铸铁材料降低成本，但同轴集成结构多采用整体钢材加工，保证整体刚度。
