NuTone加热器配套长条式加热元件结构

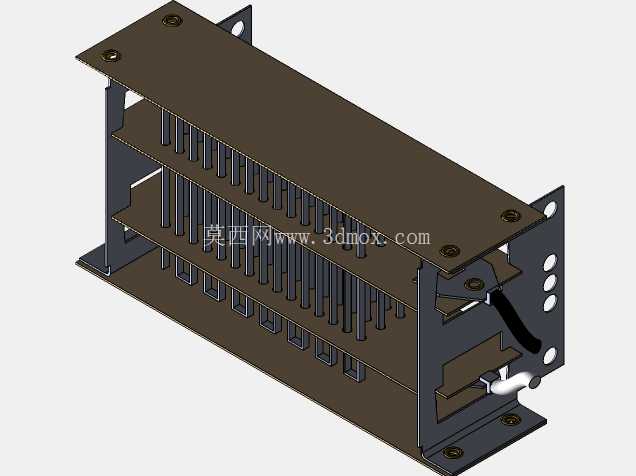

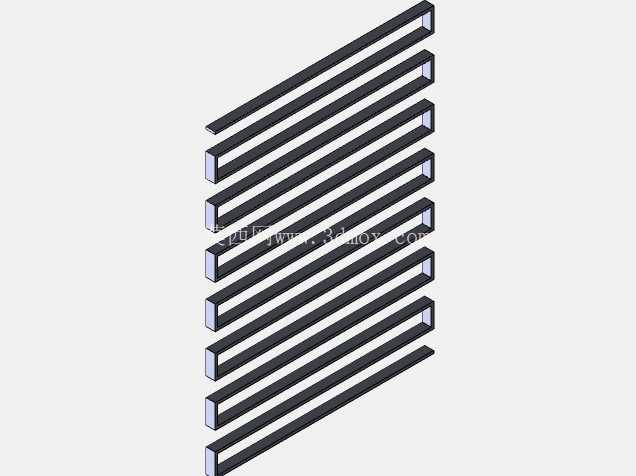

　　在民用暖通、小型工业热风循环设备的配套发热单元选型中，这类平行排布的长条式加热元件是热风输出模块的核心发热载体，常见于壁挂式暖风机、嵌入式浴室取暖器、小型风道补热装置的内部发热段，承担将电能转化为热能并通过流经的空气将热量带出的核心功能。从结构设计逻辑来看，该元件采用多根平行长条形发热条等间距排布的形式，并非随意堆叠，每根发热条的截面为矩形中空结构，内部可穿设电阻发热芯体，外部采用耐高温绝缘导热材质包覆，既保证发热芯产生的热量能快速传导到条体表面，又能避免带电部分与外部风道、安装框架直接接触引发漏电风险。

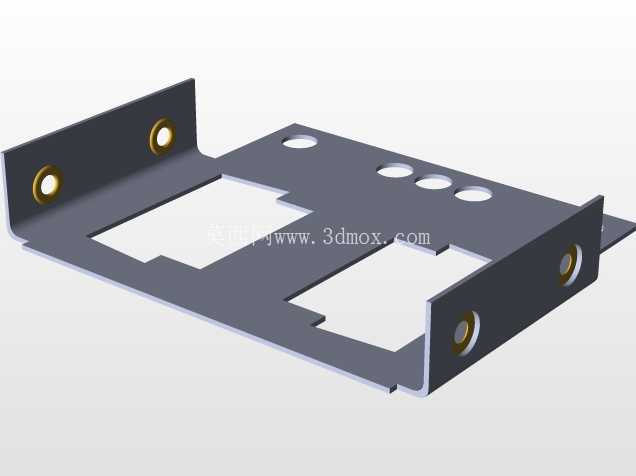

　　相邻发热条之间预留的均匀间隙，是经过流场仿真验证的通风通道，当设备内置的贯流风机或离心风机驱动空气从条缝间穿过时，气流可以充分接触每根发热条的外表面，最大化热交换面积，避免出现局部热量淤积导致的元件过热老化，同时也能降低风阻，减少风机的负载损耗，让设备出风更顺畅、噪音更低。从安装边界来看，该加热元件整体为扁平长方体形态，所有发热条的两端通过端部的固定支架连接为一个整体，端部支架预留有标准安装孔位，可以直接通过螺丝固定在设备风道的预留安装位上，不需要额外设计复杂的转接结构，安装时只需要对齐风道的进出风方向，保证气流方向与发热条的长度方向垂直，就能获得最优的换热效率。

　　元件的整体厚度较薄，可以适配厚度有限的嵌入式取暖设备、薄型暖风机的内部安装空间，不会占用过多的设备内部容积，给设备的控制板、风机模块预留出足够的布置空间。在实际使用场景中，这类加热元件的发热条表面温度均匀性是核心性能指标，设计时通过调整每根发热条内部电阻芯的阻值排布，保证整根条体从端部到中部的发热功率偏差控制在合理范围内，不会出现端部温度过低、中部温度过高的情况，避免长期使用后中部包覆材料提前老化脆化。同时多根发热条采用并联接线逻辑，单根条体出现故障时不会导致整个发热单元完全失效，一定程度上提升了设备的故障容错能力，维修时也可以单独更换故障发热条，降低后期维护成本。

　　在结构细节处理上，发热条的边角做了小圆弧过渡处理，避免生产装配过程中尖锐边角划伤操作人员的手部，也防止安装时刮破相邻的接线绝缘层；端部支架与发热条的连接位置采用耐高温密封胶填充固定，既可以固定发热条的位置，避免设备运输、使用过程中震动导致发热条移位，也能阻挡风道内的灰尘、水汽从连接缝隙进入发热条内部，腐蚀内部的电阻芯与接线端子。这类加热元件的长度可以根据不同设备的风道宽度灵活调整，条体数量也可以根据设备的额定加热功率做增减，适配不同制热量需求的取暖设备，从单台功率几百瓦的小型桌面暖风机，到一两千瓦的浴室取暖器，都可以通过调整条体数量与单根条体的功率参数，匹配对应的加热需求，不需要重新开模制作整体框架，具备较强的通用适配性。在三维建模过程中，这类结构需要重点保证每根发热条的间距一致性，以及端部安装孔的位置精度，避免实际生产装配时出现孔位对不上、条体间距偏差导致风阻不均的问题；同时建模时需要预留发热条与端部支架的装配公差，考虑不同材质热胀冷缩带来的尺寸变化，防止设备加热工作时，不同材质膨胀量不一致导致的结构变形、异响问题。
