板式电流分流连接组件结构设计

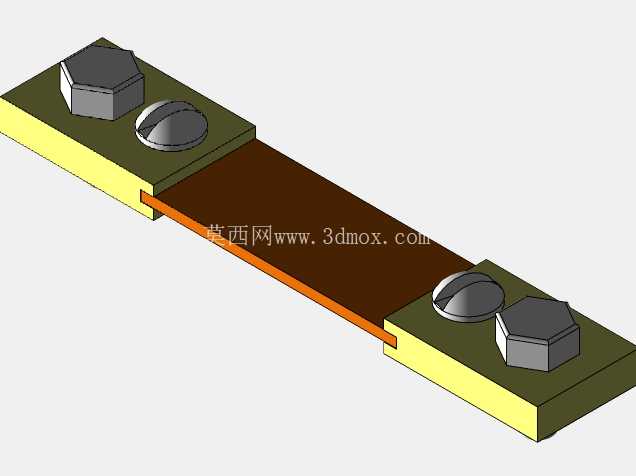

　　做电力回路里的分流连接结构设计时，最先要考虑的不是外观规整度，而是实际载流工况下的接触可靠性与安装适配性，这款板式分流连接结构，就是针对低压大电流回路里的支路分流需求做的设计，常见于电源变压器出线侧、直流配电屏内部汇流、大功率整流装置的支路引出等场景，用来替代传统多线缆并接的分流方式，解决多线缆压接时接触电阻不均、局部发热、走线杂乱的问题。整个结构采用层叠式布局，中间的长条形导电母排作为主载流通道，母排基材选用紫铜材质做镀锡处理，降低接触氧化风险，母排厚度根据常规100A-300A的载流区间做了适配，宽度控制在20mm，既保证载流截面足够，又不会占用过多柜内安装空间。母排两端的固定基座采用绝缘阻燃的工程塑料材质，基座底部做了10mm高度的垫高设计，一方面保证导电母排与安装底板之间的爬电距离满足低压配电的安全要求，另一方面也给底部走线预留了空间，避免母排与柜内其他金属构件直接接触造成短路风险。基座上的紧固件采用两种不同的端头结构，六角头螺栓用于主回路的大扭矩锁紧，保证母排与主进线端的接触压力足够，降低接触电阻；开槽盘头螺钉用于支路出线的接线，方便现场施工时用普通螺丝刀就能完成支路接线操作，不需要额外准备大规格套筒工具，适配现场运维的实际操作条件。

　　设计时特意将两个接线端子在基座上做了错位排布，六角端子靠近母排内侧，盘头端子靠近基座外侧，这样接线时两个方向的线缆不会互相干涉，主回路进线从母排轴向接入，支路出线从基座侧面引出，走线方向清晰，后期排查线路时能快速区分主支路。基座的安装孔位做了沉台设计，固定基座的螺丝可以完全沉入塑料基座内部，不会突出基座表面刮伤线缆绝缘层，同时基座边缘做了R2的圆角过渡，避免安装时划伤操作人员。导电母排与基座之间采用嵌入式卡槽固定，不需要额外打胶或者用紧固件连接，母排卡入卡槽后能保证横向与纵向的定位精度，不会因为长期受温度变化影响出现移位，母排伸出基座的长度可以根据实际柜内安装距离做裁切调整，卡槽位置预留了2mm的调整余量，适配不同安装间距的需求。

　　在接触性能设计上，所有接线端子的压接面都做了网纹滚花处理，增加端子与线缆端头、母排之间的摩擦力，即使在设备运行产生振动的工况下，也不会出现接线松动的问题；端子与母排的接触区域做了局部镀银处理，降低大电流通过时的接触压降，减少局部发热量，保证长期运行时的温升控制在标准允许范围内。绝缘基座的材质选用玻纤增强PA66，阻燃等级达到V0级，即使接触区域出现短时异常发热，也不会引燃基座造成火灾隐患，同时材质的耐温范围覆盖-40℃到120℃，适配户外柜、工业厂房等不同环境的使用需求。整个结构的安装边界控制得比较紧凑，整体宽度不超过40mm，长度可以根据实际需求灵活调整，安装时只需要在底板上打两个M4的固定孔就能完成基座固定，不需要复杂的安装支架，适配大部分标准配电柜体的安装梁间距。做结构建模的时候，特意把所有配合面的公差做了合理分配，基座卡槽与母排的配合采用H7/h6的间隙配合，既保证装配时能顺利卡入，又不会出现过大的间隙导致母排晃动；接线端子的螺纹孔与螺栓的配合精度控制在6H/6g，保证螺纹咬合长度足够，锁紧时不会出现滑牙问题。

　　考虑到实际生产时的工艺性，塑料基座的脱模斜度做了1.5°，所有加强筋的厚度都控制在基座壁厚的0.6倍，避免注塑成型时出现缩痕、气泡等缺陷；导电母排的冲压边缘做了倒钝处理，没有尖锐毛刺，不会刺破线缆绝缘层，也不会在装配时割伤操作人员。这款结构相比传统的圆形铜排分流结构，扁平的母排结构散热面积更大，相同载流量下温升更低，同时扁平结构更贴合柜内安装平面，节省垂直方向的安装空间，适合在安装空间紧凑的小型配电装置、嵌入式电源模块里使用。在支路分流的场景下，这种结构可以根据需要在母排上扩展多个接线基座，不需要重新制作整根母排，只需要增加对应位置的绝缘基座和接线端子就能实现多支路分流，扩展灵活性比一体式汇流排更好，后期改造升级的成本更低。建模时还特意考虑了不同场景的适配性，母排的载流截面可以根据实际电流大小调整厚度参数，绝缘基座的尺寸也可以对应缩放，不需要重新做整体结构设计，只需要修改几个参数就能适配不同电流等级的分流需求，对于系列化产品的设计来说能减少大量重复建模的工作量。
