太阳能板配套安装固定支撑支架结构

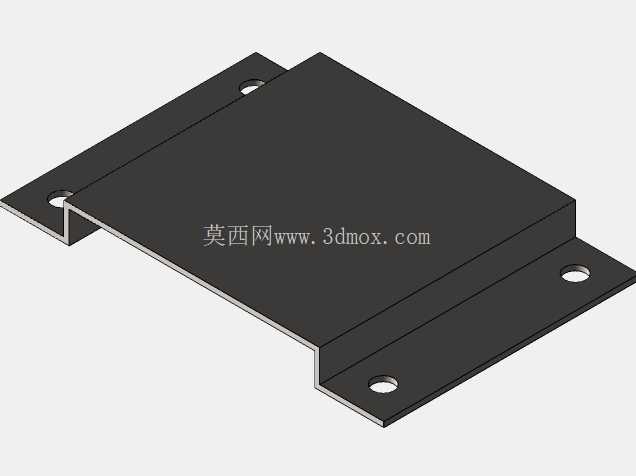

　　这套支撑结构主要面向分布式离网太阳能供电场景设计，常见于户外通信基站备电、野外监测设备供电、小型户用离网光伏系统的组件安装环节，用来衔接光伏组件、储能箱体与安装基面，解决户外场景下光伏组件角度固定、安装牢靠度不足的问题。从结构组成来看，整套构件分为壁挂安装基座、横向承力杆、组件固定夹三个核心部分，壁挂基座采用折边钣金结构，与安装墙面接触的折边处预留四个沉头安装孔，可适配膨胀螺栓直接固定在混凝土墙面、彩钢瓦立面或者设备箱体外壁上，折边结构做了90度直角翻边，既提升了基座自身的结构刚度，避免长期受载出现板面变形，也能让安装面与承力面保持垂直，保证横向杆的伸出方向与墙面垂直，不会出现安装角度偏移。

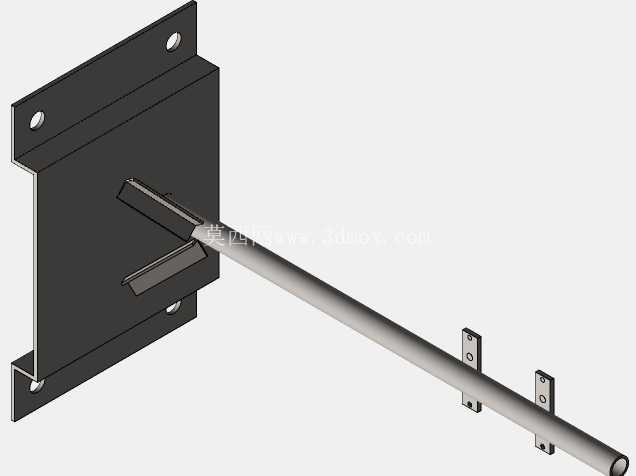

　　横向承力杆采用矩形截面型材制作，相比同重量的圆管，矩形截面的抗扭性能更优，在光伏板受侧向风压时，杆体不会出现绕轴线的扭转偏移，杆体与壁挂基座的连接采用插入式焊接结构，连接位置做了三角加强筋处理，可承受垂直于杆端的额定风载荷，不会出现焊缝开裂的问题。杆身上预设的两个滑动固定夹，可根据实际安装的光伏组件或者设备盒的安装孔距调整位置，固定夹采用U型卡扣结构，通过侧面顶丝锁紧在杆体上，不需要在杆体上预钻多组安装孔，既保留了安装调节余量，也不会因为钻孔削弱杆体的整体结构强度。

　　设计过程中优先考虑了户外长期使用的可靠性，所有钣金构件的边缘都做了钝化倒圆角处理，避免安装过程中划伤施工人员，也能减少应力集中导致的构件开裂风险；壁挂基座的安装孔采用沉头设计，螺栓安装后头部不会突出基座平面，保证基座与安装面完全贴合，不会出现虚接导致的固定松动。安装边界方面，壁挂基座的整体安装轮廓尺寸控制在200mm*180mm范围内，四个安装孔的孔距适配常规M8膨胀螺栓的安装间距，不需要在墙面开过大的安装孔；横向承力杆的伸出长度可根据实际安装场景调整，当前结构的伸出长度可满足单块100W以内光伏板加配套储能盒的安装需求，固定夹的调节行程覆盖100mm到400mm的安装孔距范围，适配市面上多数小型光伏组件与户外防水设备盒的安装尺寸。

　　实际使用时，施工人员先将壁挂基座固定在选定的安装立面上，调整水平度后锁紧膨胀螺栓，再根据光伏组件的安装孔位调整杆身上两个固定夹的位置，锁紧顶丝后将光伏组件与设备盒通过螺栓固定在夹件上即可，整个安装过程不需要复杂的现场加工，所有连接位都预留了标准安装孔位，可大幅缩短现场施工的时间。结构受力层面，整套支架的载荷传递路径清晰，光伏板承受的风压、自重载荷通过固定夹传递到横向承力杆，再通过杆体与基座的焊接连接传递到壁挂基座，最终通过四个膨胀螺栓将载荷分散到安装基面上，每个连接节点的载荷都经过校核，在12级风压的户外场景下也能保持结构稳定，不会出现构件变形或者连接松动的问题。针对户外使用的防腐需求，所有金属构件表面都可做喷塑或者镀锌处理，适配多雨、高盐雾的户外使用环境，不会因为长期锈蚀导致结构强度下降。
