可调节式电缆放线卷筒支撑装置

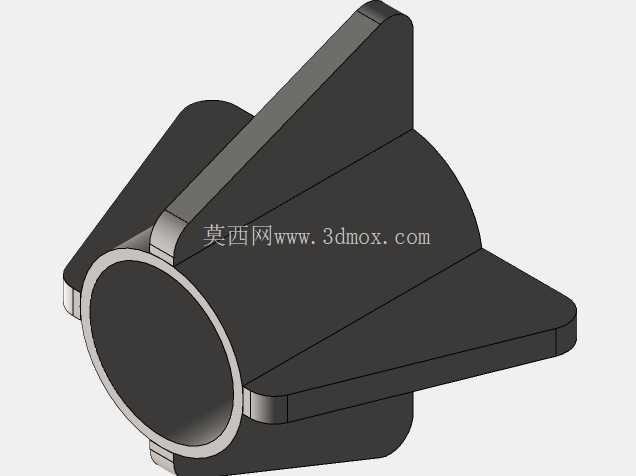

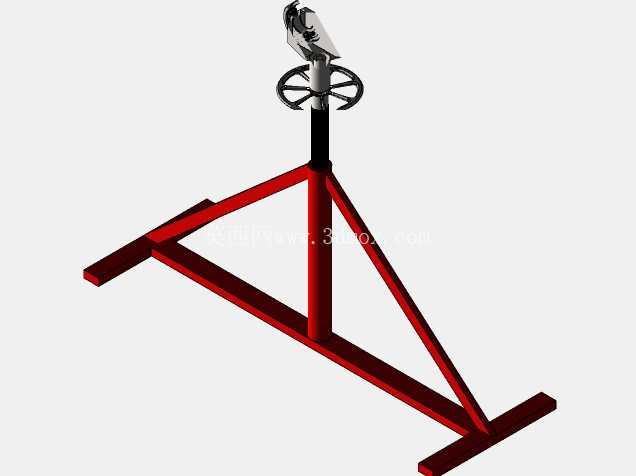

　　在电力施工、线缆布设、车间配电改造等现场作业场景中，线缆展放一直是影响施工效率的关键环节，传统的地面拖拽放线不仅容易造成电缆外层绝缘皮磨损，还会因线缆扭结增加布设阻力，甚至引发线芯弯折损伤的问题，这款卷筒支撑装置正是针对这类现场痛点设计的专用辅具。整套装置采用分体式对称支撑结构，左右两侧的三角支撑脚采用方管焊接成型，三角形的稳定结构能够抵消大重量卷筒转动时产生的侧向倾覆力矩，底部的横向延伸支脚直接与地面接触，无需额外打膨胀螺栓固定，在硬化路面、泥土地面等不同施工场地都能快速布设，支脚的接触长度经过核算，即使承载满盘大截面电缆的卷筒，也不会出现侧翻、沉降的问题。

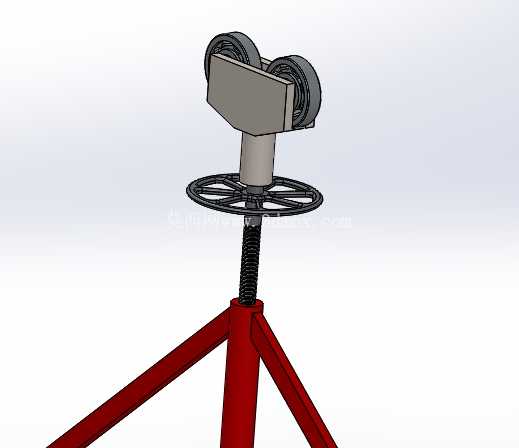

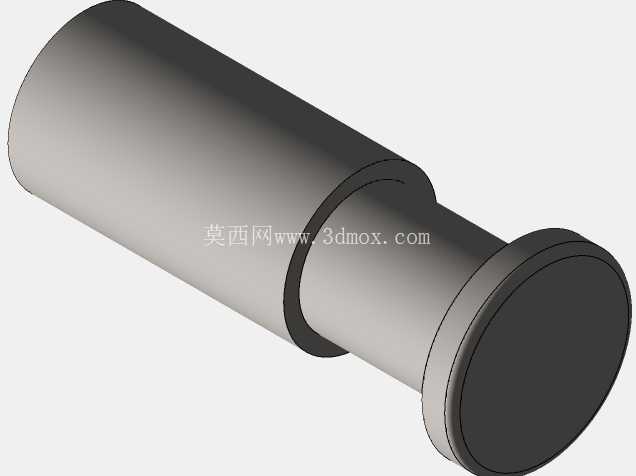

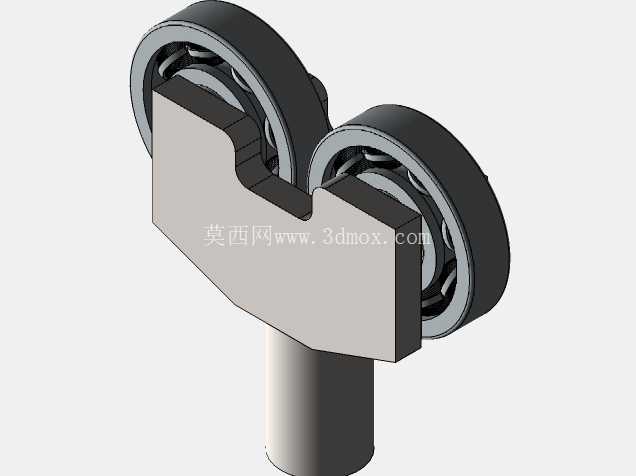

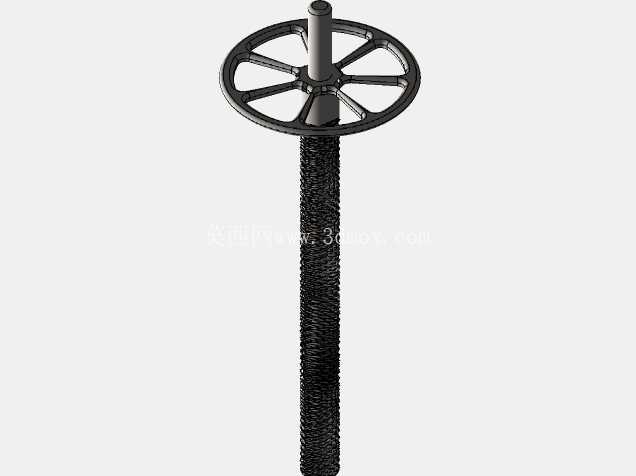

　　支撑立柱部分集成了螺旋升降调节结构，通过顶部的手轮转动即可调整支撑轴的安装高度，能够适配不同轮径的电缆卷筒，不需要额外准备垫块或者更换不同规格的支架，调节行程覆盖了施工现场常见的0.8米到1.8米直径的电缆卷筒，支撑轴的端部采用了减摩衬套结构，卷筒转动时的摩擦阻力被大幅降低，人工拉动电缆端头时不需要过大的拉力就能实现顺畅放线，不会出现卷筒卡滞、线缆拉扯过紧的情况。中间的卷筒承载轴采用分段式设计，两端的轴头与支架的支撑座配合，中间的轴身直接穿入卷筒的中心孔，轴身直径匹配通用电缆卷筒的中心孔径，不需要额外加工过渡套就能直接适配市面上多数标准电缆卷筒。在设计过程中，结构强度经过了反复校核，支撑脚的方管壁厚、升降丝杆的直径、支撑轴的抗弯强度都按照最大承载重量进行了冗余设计，即使长时间承载满盘重型电缆，也不会出现结构变形、丝杆滑牙的问题。整套装置的所有焊接部位都做了焊后打磨处理，没有尖锐的焊瘤毛刺，避免现场作业时刮伤电缆外皮或者划伤施工人员，表面的涂装采用耐磨防锈涂层，适合户外露天施工的复杂环境，不会因为短时间的淋雨、沾附泥浆就出现锈蚀掉漆的问题。

　　从安装边界来看，整套支架展开后的横向占地宽度适配最大直径卷筒的转动半径，两侧支脚的外伸距离不会超出卷筒的旋转投影范围，不会在施工现场占用过多的通道空间，收纳时可以将支撑轴抽出，两侧支架能够叠放，转场运输时可以堆叠放置，不会占用过多的车辆装载空间。不同于固定式的放线架，这款装置的升降调节结构不需要借助额外工具，现场作业人员徒手就能完成高度调整，针对不同规格的电缆卷筒切换作业时，整个调整过程不超过两分钟，能够大幅缩短现场准备时间。支撑座的位置还预留了锁止孔，当需要固定卷筒防止其自行转动时，可以插入锁止销卡住卷筒的辐条，在临时停止放线或者转运支架时，避免卷筒自行转动造成线缆松脱散乱。

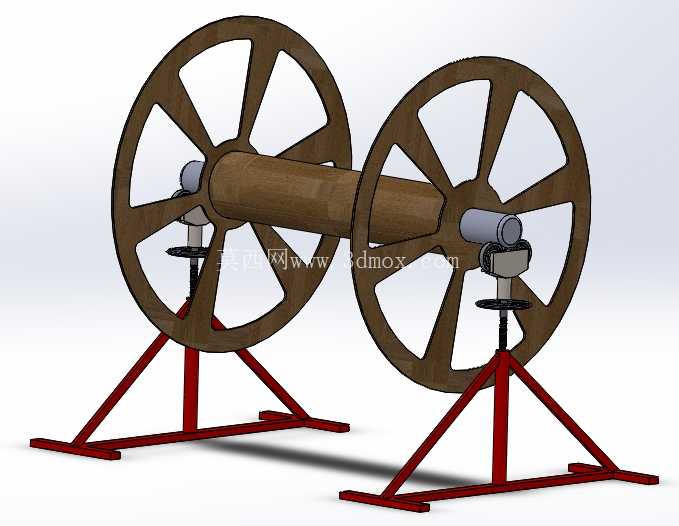

　　卷筒的辐条采用多辐条镂空结构，在保证整体结构强度的同时减轻了卷筒自身的重量，卷筒的筒身直径经过优化，收卷电缆时不会出现过小弯曲半径造成的线芯损伤，能够适配多规格的电力电缆、控制电缆的收放作业。在车间内部的线缆预制加工场景中，这套支架也可以作为固定的线缆放线工位使用，配合线缆裁切设备能够实现顺畅送料，不需要人工抬着沉重的线缆盘作业，降低作业人员的劳动强度。整套结构没有复杂的传动部件，日常维护只需要定期在升降丝杆和支撑轴的衬套部位涂抹润滑脂即可，不需要复杂的保养流程，适合施工场景下粗放的使用条件，即使没有专业维护人员，作业人员也能完成日常的保养维护。
