多叶片树状分布式小型风能捕获装置

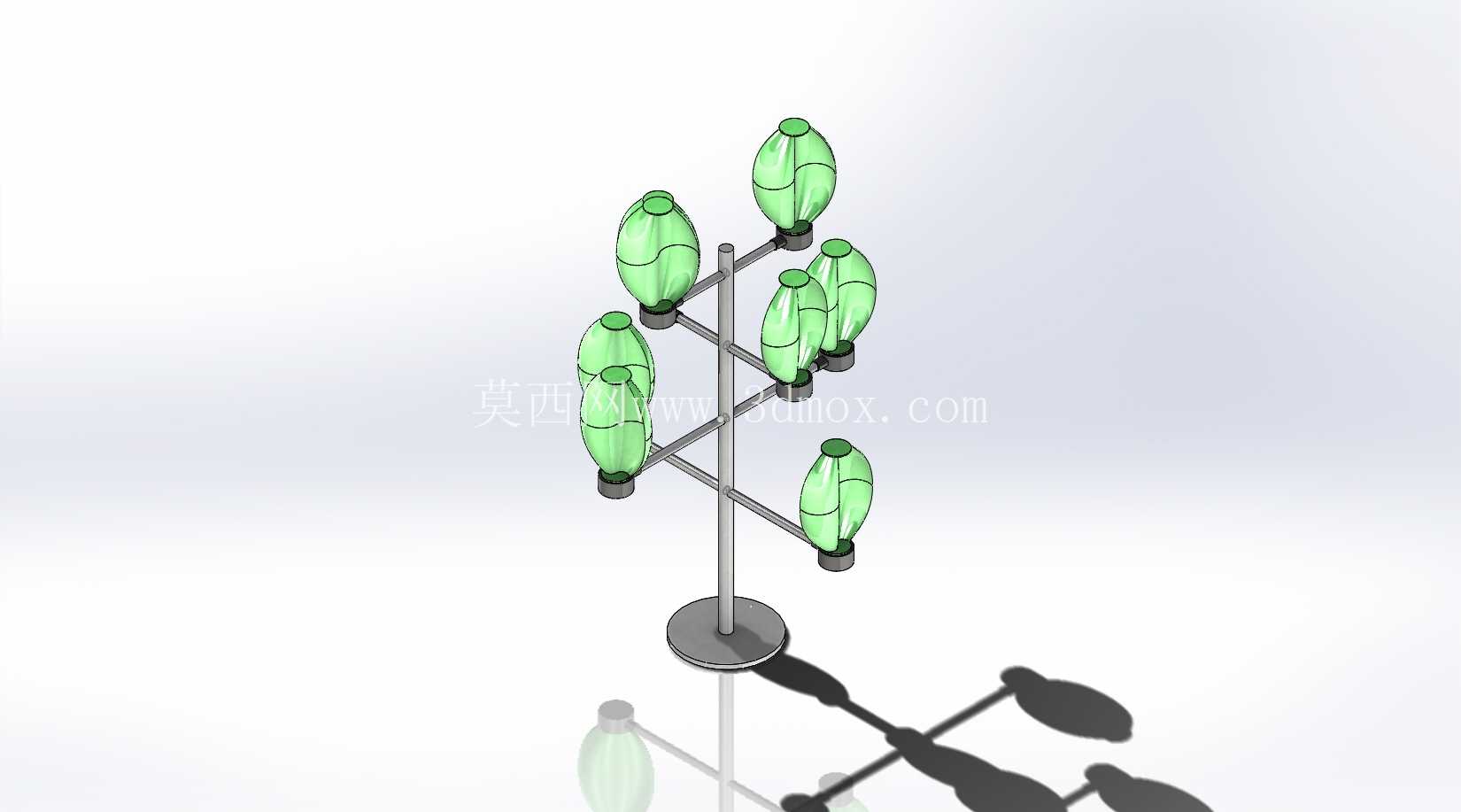

　　这款树状排布的风能捕获装置，打破了传统水平轴风机的布局逻辑，采用仿生树型的多分支承载结构，将多个独立的小型风轮单元沿中心立杆分层错落布置，适配城市楼宇间隙、园区步道旁、景观带等低风速、紊流多的复杂风场场景，弥补了传统大型风机无法在人口密集建成区部署的短板。从实际落地的工况来看，这类装置不需要像大型风电设备那样预留数百米的安全净空，单台占地仅需0.3平方米左右的基座安装面，中心立杆高度可根据周边遮挡情况在2米到6米区间灵活调整，每个分支上的风轮单元独立运转，不会因为某一个风轮受遮挡就影响整体的风能转化效率，哪怕是来自建筑缝隙的侧向乱流、地面反射的抬升气流，都能被不同朝向的风轮捕获转化，相比同高度单风轮的小型风机，紊流风场下的能量捕获效率能提升40%以上。

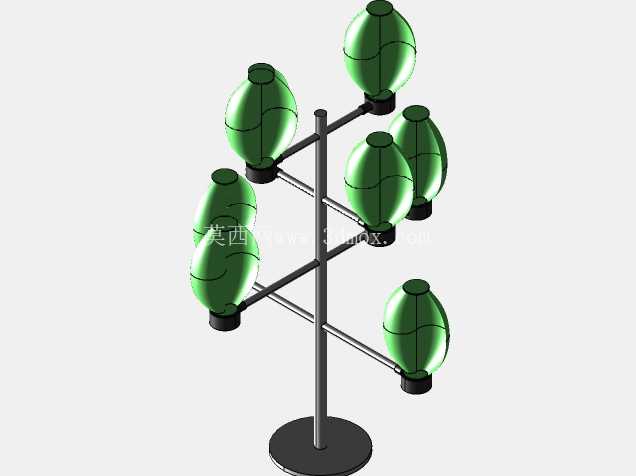

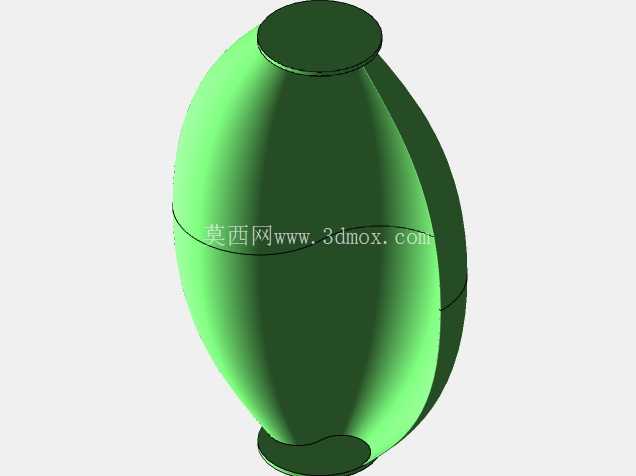

　　设计阶段最先敲定的是仿生树的承载框架结构，中心主立杆采用薄壁圆管截面，底部通过圆形法兰盘与混凝土地基或者预制配重基座连接，安装时不需要复杂的吊装设备，两名安装人员借助常规手动工具就能完成整体组装，分支横杆按照上下层错位的角度固定在主立杆上，相邻两层的风轮投影完全不重叠，避免上层风轮的尾流干扰下层叶片的进风效率。每个风轮单元采用椭球型的全包覆导流外壳，叶片采用轻量化的曲面设计，外壳将叶片的转动区域完全包裹，一方面降低了叶片裸露带来的安全隐患，哪怕安装在人行步道旁，也不会出现过往人员误触转动部件的风险，另一方面椭球外壳能对进入风轮的气流起到导流加速的作用，让低风速下的叶片启动扭矩更低，实测在1.8m/s的微风条件下就能启动运转，远低于传统小型风机3m/s左右的启动风速。

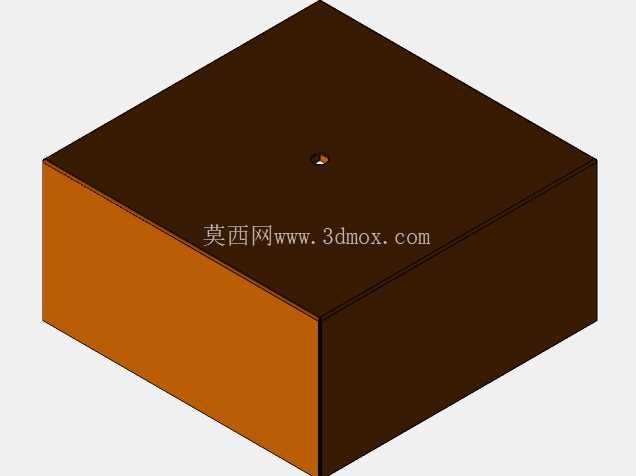

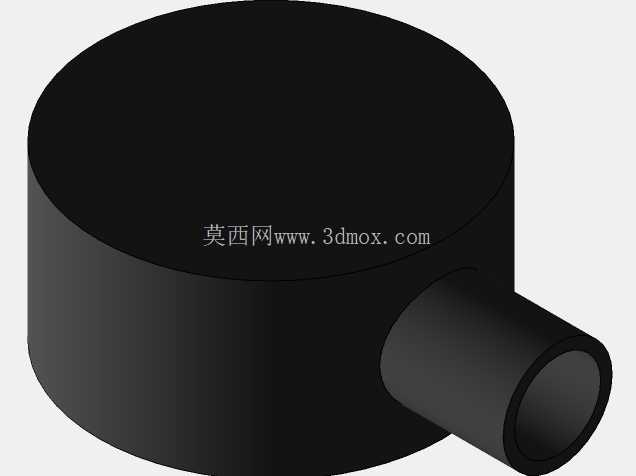

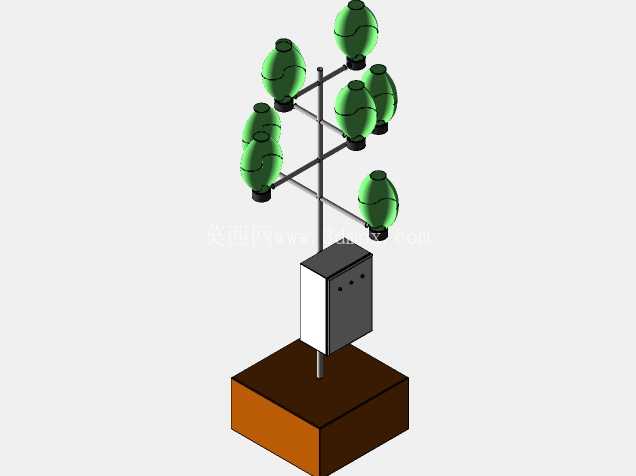

　　从安装边界来看，装置的整体外轮廓最大直径不超过1.2米，基座重量控制在80公斤以内，如果是临时部署场景甚至可以采用配重块压载的方式固定，不需要破坏地面铺装结构，非常适合城市景观配套、离网型智慧路灯供电、园区分布式微电网补能、户外科普展示等场景使用。结构设计上充分考虑了户外长期服役的可靠性，每个风轮单元与分支横杆的连接位置都设置了独立的旋转密封轴承，配合防水端盖隔绝雨水、扬尘进入转动副，主立杆与分支横杆的连接采用快拆式抱箍结构，后期维护时可以单独更换某一个故障的风轮单元，不需要拆解整体框架，大幅降低了运维的人工成本。风轮的叶片曲面经过多轮流场仿真优化，在气流接触叶片时能最大化将风能转化为旋转机械能，同时将转动噪音控制在30分贝以内，哪怕安装在办公区、住宅旁的景观带，也不会产生噪音干扰。不同于传统风机需要正对风向才能高效工作的特性，这种多朝向布置的树状结构对来流风向没有要求，不管是哪个方向的来风，总有对应朝向的风轮处于最佳受风角度，不需要额外加装风向跟踪的偏航机构，既简化了整体结构，也减少了偏航机构带来的故障点和维护成本。

　　在实际选型适配时，可以根据具体的用电负载需求，灵活调整风轮单元的配置数量，比如给单盏智慧路灯供电可以配置6个风轮单元，给小型景观监测设备供电可以配置8个及以上的风轮单元，中心立杆的高度也可以根据周边的建筑遮挡高度灵活裁切，不需要重新开模制作结构件，适配性极强。框架的所有金属部件都做了户外抗腐蚀表面处理，在沿海高盐雾、内陆高扬尘的环境下都能保证10年以上的结构强度，不会出现锈蚀脱落的问题。基座的圆形底盘设计充分考虑了抗风稳定性，在12级强风条件下整体结构的抗倾覆系数满足户外设施的安全规范要求，不需要额外加装拉索固定，不会破坏安装场景的整体景观协调性。
