垂直轴风力涡轮发电装置结构设计

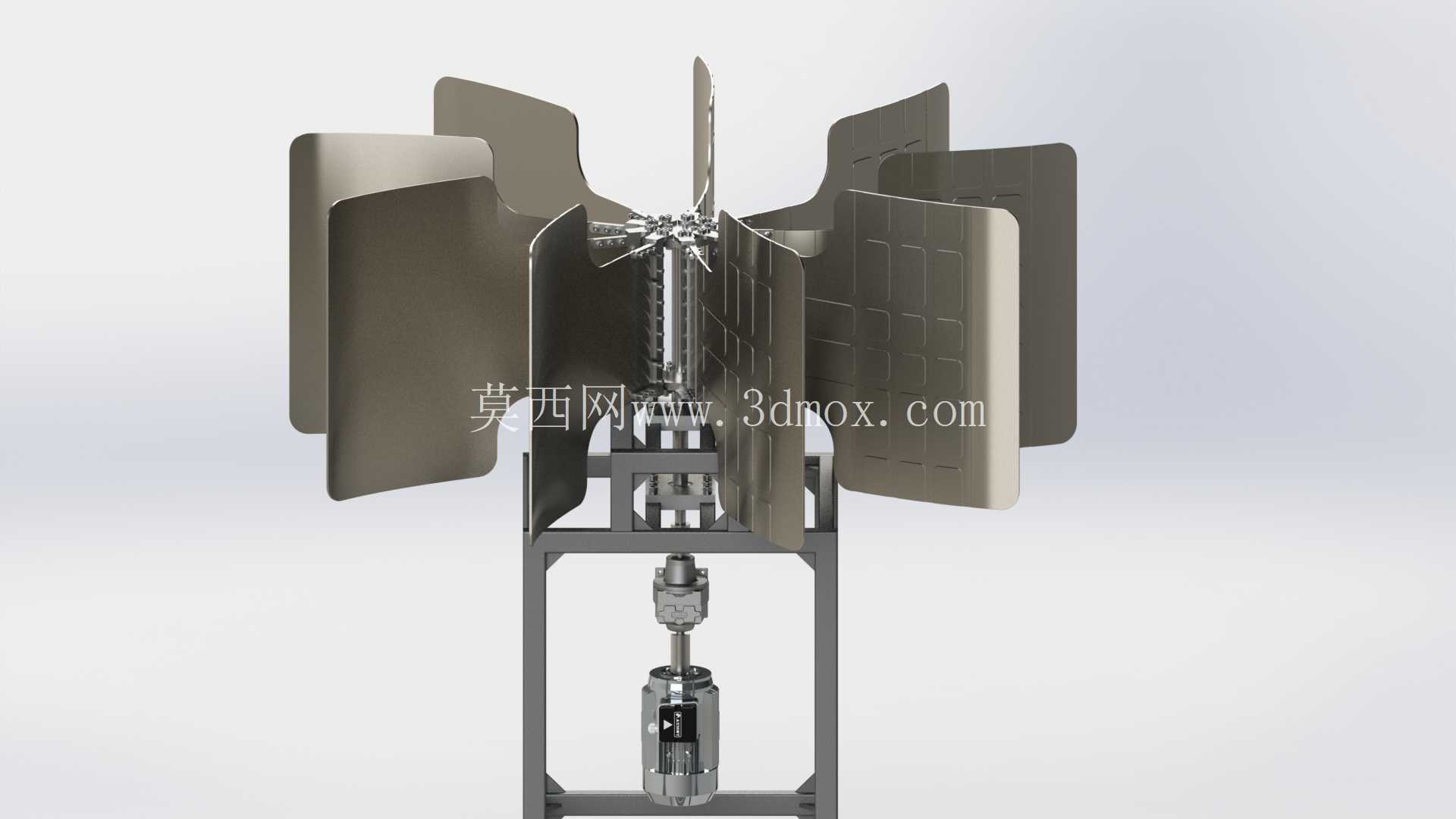

　　这款垂直轴风力涡轮装置，主要面向分布式离网供电场景设计，可适配牧区散户供电、海岛小型基站供电、野外监测设备持续供电、偏远地区户用补充供电等多种对电网接入条件要求低的应用场景，不需要复杂的对风机构即可捕获多方向来流风能，相比传统水平轴风机，在风向多变的低风速区域有更稳定的发电表现。从结构设计逻辑来看，整体采用立式框架承载布局，风轮部分采用多组曲面翼型叶片环形排布的设计，叶片曲面经过气动优化，来流接触叶片曲面时可在叶片两侧形成稳定压差，推动风轮绕中心立轴旋转，不需要额外加装偏航对风装置，不管是水平方向任意角度来风，都能有效驱动风轮转动，大幅降低了风向频繁变化带来的能量损耗，也减少了偏航机构带来的故障点。

　　支撑框架采用方管焊接式门型结构，底部预留了发电机安装位与传动连接接口，中心立轴上下两端配置了适配径向与轴向载荷的轴承组件，可承受风轮旋转过程中产生的径向推力与自身重力带来的轴向载荷，避免运行过程中出现轴系窜动、卡滞等问题。叶片与中心轮毂的连接采用分段式支撑臂结构，每片叶片对应上下两组支撑臂与轮毂刚性连接，支撑臂截面做了减阻处理，降低支撑结构自身在风场中产生的不必要气动阻力，同时连接位置预留了安装调整余量，可根据实际应用场景的风速区间，微调叶片安装角，匹配不同风资源条件下的最佳捕风效率。

　　从安装边界来看，整体结构为立式同轴布局，所有旋转部件均围绕中心垂直轴线布置，安装时不需要预留水平方向的大尺寸对风转动空间，对安装场地的平整度要求低于同功率水平轴风机，底部框架可直接通过膨胀螺栓固定在混凝土基础上，也可适配小型塔架进行高位安装，避开近地面的紊流风层。传动路径设计上，风轮中心轴下端通过联轴器与低速发电机直连，省去了传统风机的齿轮增速结构，一方面降低了传动环节的机械损耗，另一方面减少了齿轮传动带来的运行噪音与维护需求，更适合靠近人居场景的小型分布式供电使用。

　　叶片采用曲面薄壁结构设计，在保证结构强度的前提下尽可能降低自身重量，减小风轮启动所需的最小风速，让设备在低风速区域也能实现有效启动发电，叶片表面的曲面弧度经过多轮气动仿真验证，可在旋转过程中避免叶片之间产生气流干涉，保证不同转速下的气动效率稳定。框架结构的杆件连接处做了加强筋处理，可应对极端强风天气下的结构载荷，避免强风导致框架变形、叶片擦碰等故障，整体结构没有外露的复杂传动部件，日常维护仅需要定期检查轴承润滑状态与连接螺栓紧固度即可，维护难度远低于带复杂传动与偏航结构的传统风力发电设备。在实际应用中，这类垂直轴风力涡轮还可以与光伏供电系统组合形成风光互补供电系统，在夜间或者阴雨天风力条件较好时持续输出电能，搭配储能电池即可实现无电网区域的持续稳定供电，解决野外监测设备、通讯微基站、户用生活用电的供电需求，不需要长距离架设输电线路，大幅降低偏远区域的供电设施建设成本。
