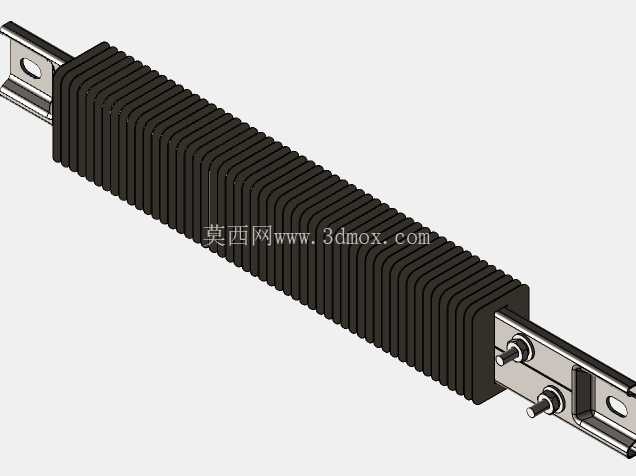

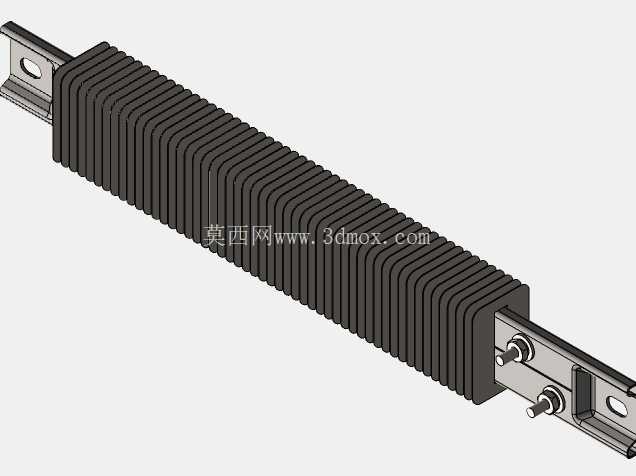

Vulcan翅片式带状电加热部件结构设计

　　在工业加热配套场景里，这类翅片带状电加热件的应用覆盖范围极广，从小型工业烘箱的腔体补温、管道伴热的局部补热，到专用设备的工位定点加热，都能见到这类结构的身影。不同于普通的平板加热片，这款带翅片结构的带状加热器，在热交换效率上做了针对性的结构优化，日常选型时经常会碰到需要在有限安装空间内实现更高功率密度加热的需求，这款结构刚好能匹配这类场景的使用要求。

　　从实际使用角度出发，这类加热器属于纯电阻型负载，通电后发热体将电能转化为热能，通过表面的翅片结构增大与空气或者被接触介质的换热面积，相比同尺寸的光面加热片，换热效率能提升四成以上，能有效降低加热件本身的表面负荷，延长整体使用寿命。做结构设计的时候，首先要考虑的是安装边界的适配性，这款加热件整体为带圆角的薄型片状结构，中间预留的长条形镂空区域，是为了避让安装位的凸起结构或者走线空间，避免安装时出现干涉，圆角的边缘处理一方面是为了安装时避免划伤操作人员，另一方面也能减少加热过程中边角处的应力集中，防止长期冷热交替下出现基材开裂的问题。

　　设计过程中，发热层的排布是核心要点，要保证整个发热面的温度均匀性，不能出现局部过热的情况，翅片的排布间距也经过反复校核，间距过小会影响空气流通，反而降低换热效率，间距过大则会损失换热面积，达不到提升功率密度的设计目标。这款加热件的长度尺寸适配多数常规工业设备的安装工位，薄型的结构设计不会占用过多的设备内部空间，安装时可以通过侧边的固定孔或者耐高温粘接的方式完成固定，适配不同的安装场景需求。

　　在实际设备配套中，这类加热器经常用在需要均匀面加热的工位，比如热压设备的预热工位、小型实验设备的恒温腔体、工业电子设备的低温环境预热模块，相比传统的加热管排布结构，这种片状翅片结构的温度均匀性更好，安装维护也更便捷，不需要复杂的支架结构就能完成固定。做三维建模的时候，要重点还原翅片的厚度、排布间距，还有整体的圆角轮廓、中间镂空的尺寸公差，因为这些尺寸直接影响后续安装的适配性，以及实际使用时的热场分布，如果建模时尺寸出现偏差，不仅会导致安装干涉，还可能因为发热区域和设计预期不符，出现局部温度不达标的问题。

　　从结构可靠性角度考虑，这类加热件的外框采用耐高温的绝缘基材包裹，边缘做了封边处理，既能防止发热层受潮，也能提升整体的结构强度，在频繁的冷热循环工况下，不容易出现分层、脱落的问题。选型搭配的时候，要根据实际需要的加热温度、安装空间的大小、被加热区域的热损耗来匹配对应的功率参数，这款1250W功率的规格，适合空间在0.2立方米左右的腔体加热，或者长度在1.2米左右的管道伴热使用，24V的供电电压属于安全电压范畴，适合在人员容易接触到的工位使用，降低触电风险。

　　很多工程师在做加热模块设计的时候，容易忽略加热件的安装间隙，这款薄型结构的加热器，安装时只需要预留3mm左右的安装间隙就能完成装配，不需要额外预留过多的操作空间，对于紧凑结构的设备设计来说非常友好。另外，翅片的结构方向也做了优化，顺着空气流通的方向排布，在有强制风冷的工况下，能进一步提升热交换效率，快速将热量带到需要加热的区域，减少热量在加热件本身的堆积，降低加热件的工作温度，提升长期使用的稳定性。
