工业卧式蒸汽锅炉成套管路系统结构

　　这套三维结构完整还原了工业场景下卧式燃油燃气蒸汽锅炉的成套系统布局，覆盖从燃料输入、燃烧换热、汽水分离到蒸汽输出、烟气排放的全流程节点，可直接用于热力系统方案展示、安装布局校核、管路干涉排查等工程场景。在食品加工、印染纺织、化工制剂、集中供暖等需要稳定饱和蒸汽供给的生产场景中，这类成套锅炉系统的布局合理性直接决定现场安装效率与后期运维便捷性，建模时完全遵循工业锅炉房设计的实际排布逻辑，没有做脱离工程实际的艺术化简化。

　　从核心功能模块来看，卧式布置的锅筒是整套系统的换热核心，内部预留了烟管管束布置空间，前端燃烧器安装位做了法兰接口结构，匹配常见的一体式燃烧器安装尺寸，锅筒下部设置的支座结构按照滑动支座与固定支座组合的形式设计，充分考虑设备运行受热后的膨胀位移余量，避免热应力对设备本体和连接管路造成拉扯破坏。锅筒侧部布置的水位计、压力表、安全阀接口位置完全参照行业标准规范设置，对应操作侧预留了足够的检修操作空间，不会出现阀门被周边管路遮挡无法操作的问题。

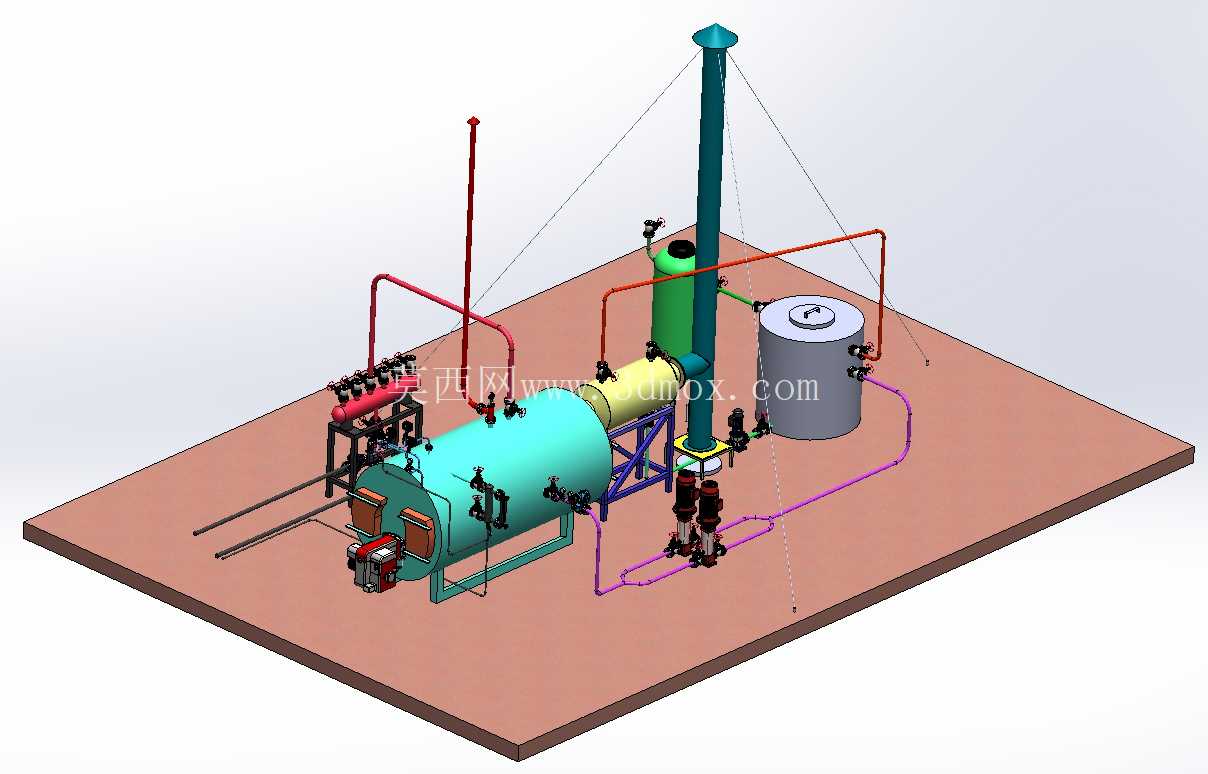

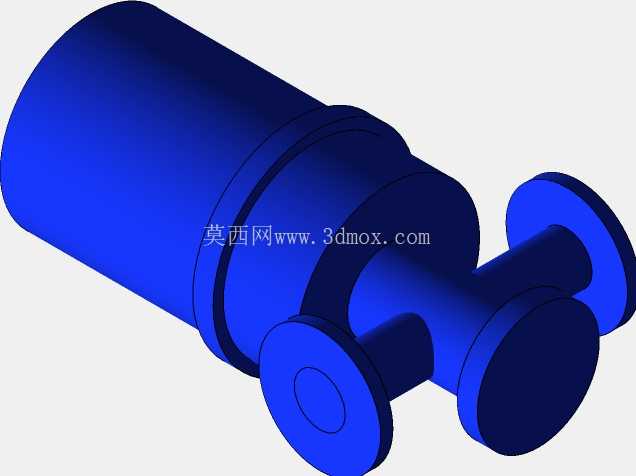

　　管路系统的排布完全遵循介质流向逻辑做分层布置：红色管路为蒸汽输出管路，从锅筒顶部主汽阀引出后接入分汽缸，分汽缸上预留多个不同口径的支管接口，可匹配不同车间的蒸汽支路需求，管路全程按照千分之三的坡度设置，低点位置预留疏水阀安装位，避免蒸汽管路产生水击隐患。紫色管路为给水输送管路，连接软化水箱与锅炉给水泵，最终接入锅筒进水口，给水泵组采用双泵并联布置结构，可实现一用一备的运行模式，泵组周边预留了检修拆卸的操作空间，管路支架的设置间距符合管路敷设规范，避免管路运行产生振动。绿色罐体为汽水分离器，布置在锅筒主蒸汽出口与分汽缸之间，可进一步分离饱和蒸汽携带的液滴，提升输出蒸汽的干度，降低后续管路带水风险。高耸的钢制烟囱通过拉索结构做固定，拉索锚点在设备基础平台上做了对称布置，可抵御常规室外安装场景下的风载荷影响，烟囱底部设置的烟气出口与锅炉尾部烟道做法兰连接，匹配常规烟道的密封安装要求。

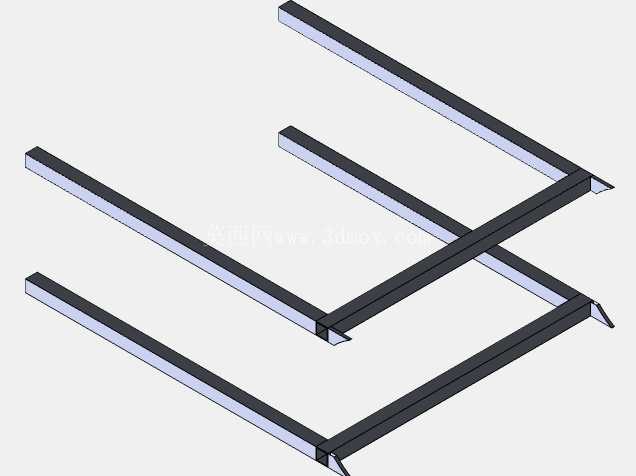

　　整套设备的安装边界以一体化承载平台为基准，平台尺寸按照设备整体外轮廓外扩1.2米操作空间设置，所有突出设备本体的管路、阀门、操作部件均不超出平台边界，可直接作为撬装式蒸汽站的整体布局参考，不需要额外做大幅的布局调整。建模过程中对所有管路的转弯半径、法兰对接尺寸、阀门操作手柄的转动空间都做了干涉校验，不存在部件碰撞、操作空间不足的问题，不同功能的管路采用差异化颜色区分，可快速识别介质类型，方便现场安装施工时的管路核对。设备周边的爬梯、操作平台位置均按照日常巡检、定期检修的动线设置，操作人员可顺畅到达所有需要定期操作的阀门、仪表位置，不需要额外增设临时操作设施。
