V型布局四冲程内燃动力引擎结构

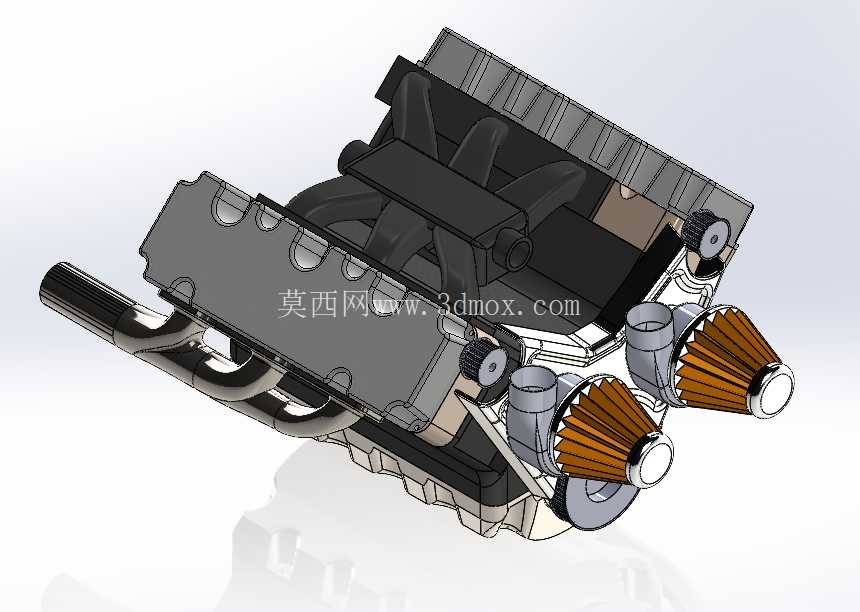

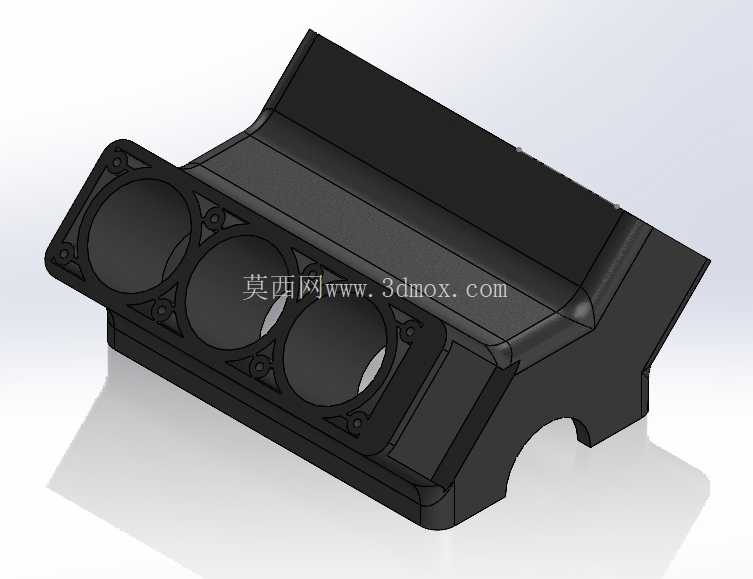

　　这套动力单元的三维结构完整还原了V型排布内燃引擎的核心组成，从实际工程应用场景来看，这类结构广泛适配乘用车辆、小型工程机械、非道路移动设备的动力输出需求，是把燃油化学能转化为旋转机械能的核心执行部件。从结构设计逻辑来看，采用V型气缸布局能够在同等排量要求下有效压缩动力单元的轴向总长度，降低引擎整体重心高度，对于整车或者设备的机舱布局优化、运行稳定性提升有明显帮助，相比直列排布的同缸数引擎，V型结构的曲轴受力更均匀，运转过程中的一阶、二阶振动幅度更小，能够降低配套减振结构的设计冗余。

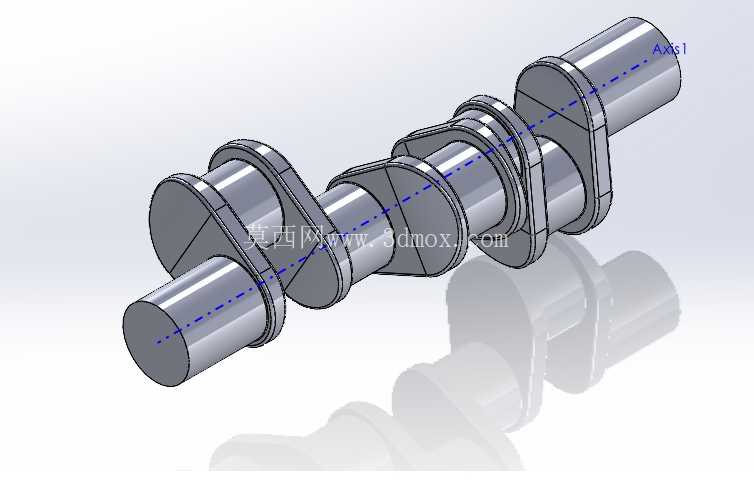

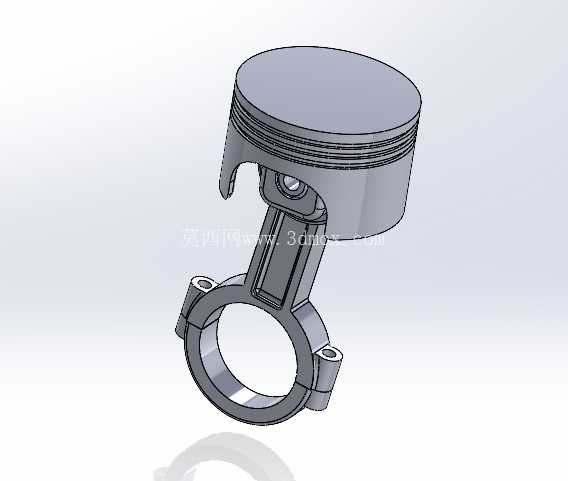

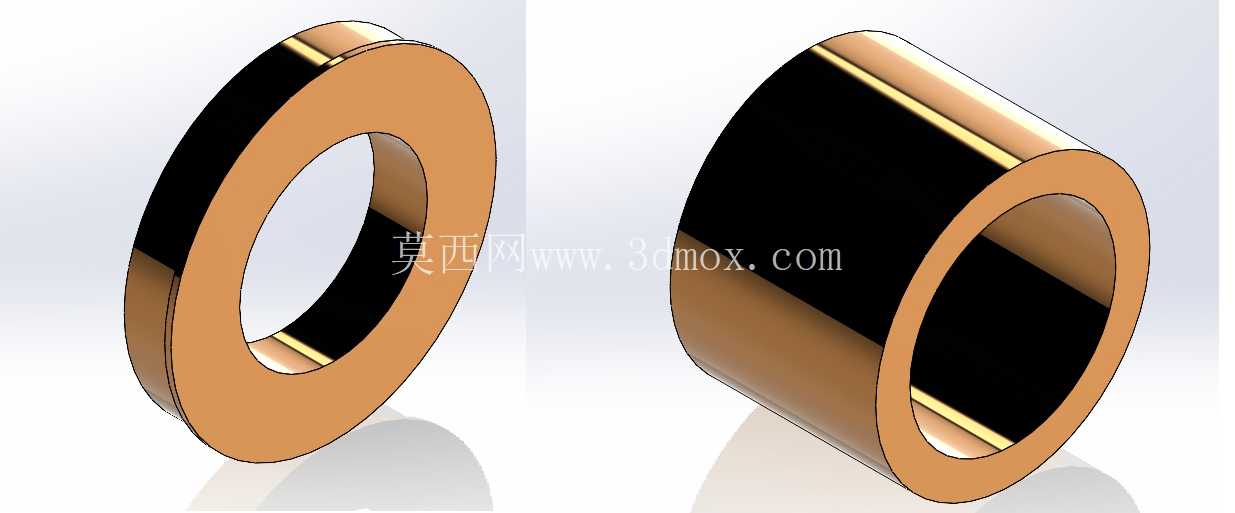

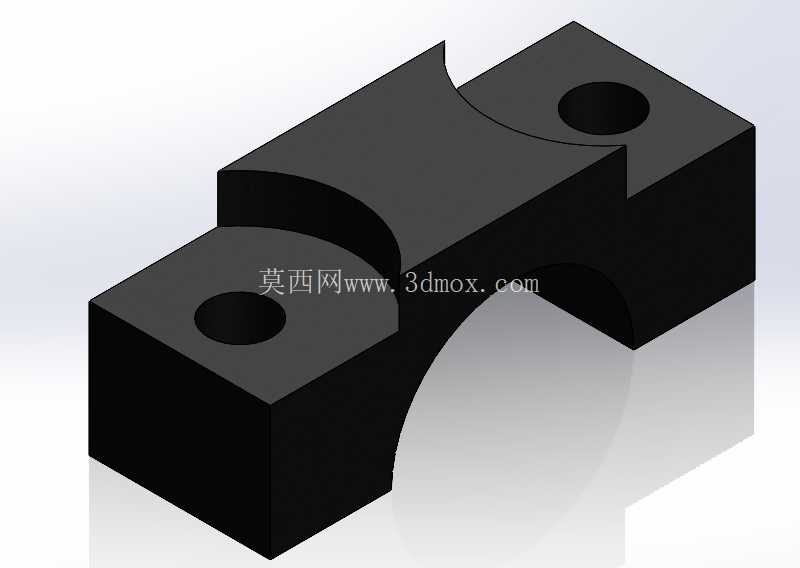

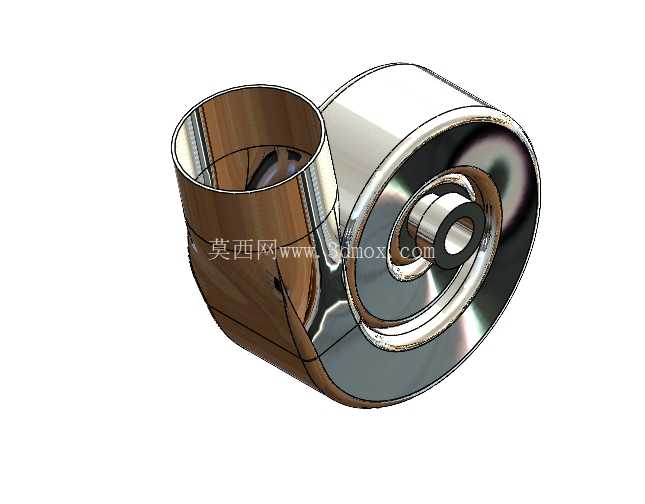

　　模型中完整呈现了曲柄连杆机构的装配关系，活塞与气缸壁的配合间隙、连杆与曲轴曲柄销的连接定位、曲轴主轴颈的支撑点位都做了符合工程实际的还原，在实际设计过程中，这部分的尺寸链计算直接决定了引擎的压缩比、运行摩擦损耗以及大修间隔周期，曲轴的动平衡配重块轮廓也按照实际运转需求做了对应设计，避免高转速工况下出现异常振动传导至整机壳体。进排气系统的结构在模型中也有清晰体现，两侧的排气歧管采用等长管路设计，能够保证各缸排出的废气在汇入排气总管时不会出现气流干涉，提升排气效率的同时也能优化排气脉冲的利用效率，对于自然吸气机型而言，这类等长歧管设计能够有效提升充气效率，拓宽引擎的扭矩输出区间；进气端的锥形空气过滤接口预留了标准的安装法兰尺寸，能够适配不同流量规格的空滤总成，安装边界上法兰孔位采用圆周均布设计，密封面的平面度要求在实际加工中需要控制在0.05mm以内，避免出现未经过滤的空气直接进入气缸造成缸壁异常磨损。

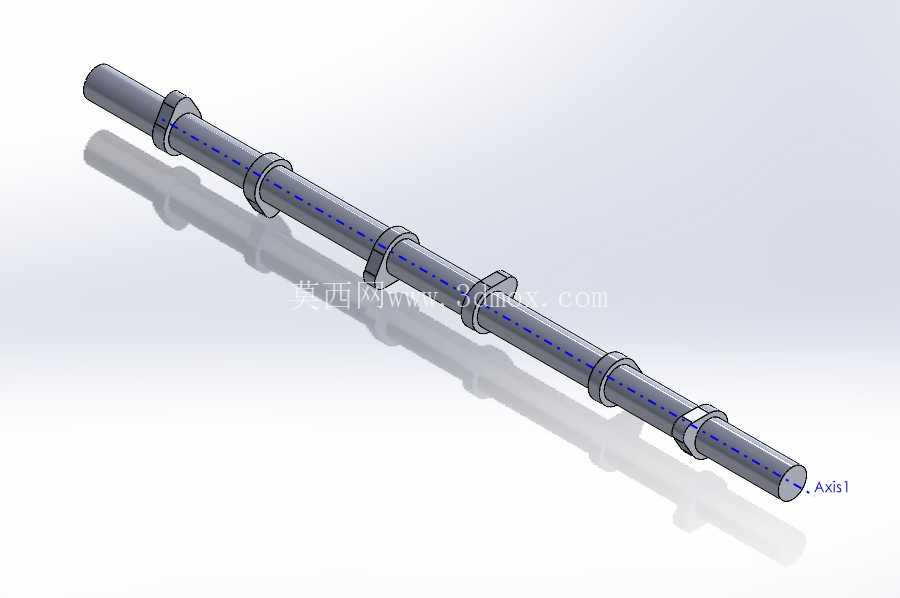

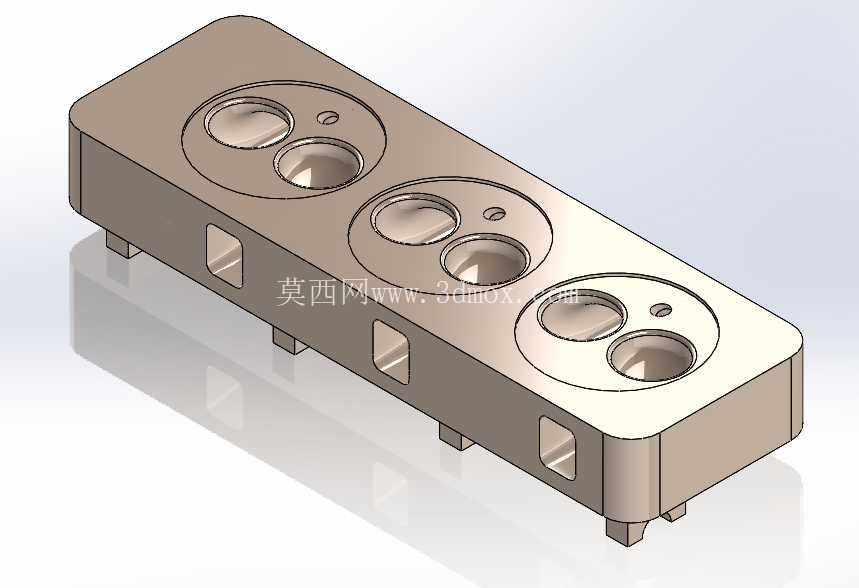

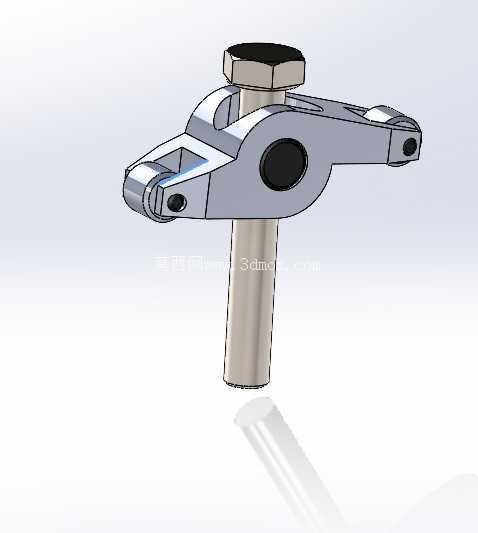

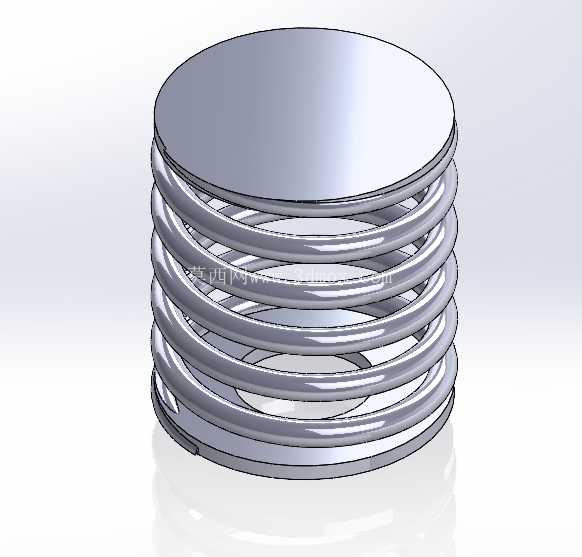

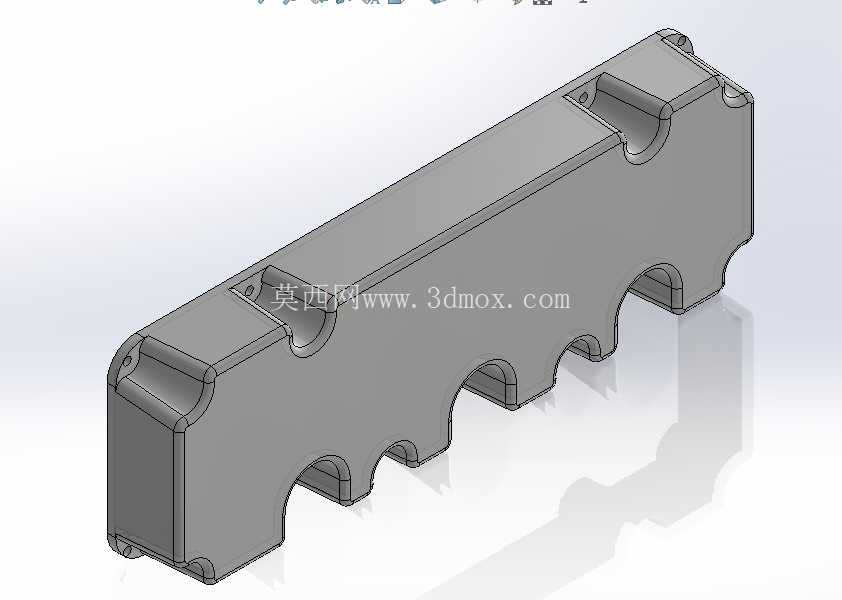

　　配气机构的传动结构也在模型中做了完整呈现，凸轮轴的驱动齿轮、气门挺柱的运动路径都按照实际配气相位做了位置匹配，在设计过程中配气相位的角度设定需要结合引擎的目标输出特性调整，偏向低扭输出的机型会适当增大进气门提前开启角，偏向高功率输出的机型则会优化气门重叠角来提升高转速下的充气效率。从安装边界来看，引擎的机体两侧预留了标准的引擎支脚安装点位，支脚的位置经过重心核算，能够保证引擎吊装安装过程中的受力平衡，输出端的法兰尺寸匹配通用的离合器或者液力变矩器连接规格，不需要额外做转接法兰设计就能适配多数同功率级别的传动系统。

　　在实际选型应用过程中，这类结构的动力单元需要匹配对应的冷却系统、燃油供给系统、点火系统才能完成整机组装，模型中预留的冷却水道接口、燃油管路安装位、传感器安装点位都和实际量产机型的布局一致，能够作为教学演示、结构改型设计、机舱布局校核的基础参考模型，结构设计人员可以在这个基础模型上调整缸径、行程、配气机构参数来适配不同的功率扭矩输出需求，也可以基于这个模型做外围附件的布局干涉检查，减少实际样机试制过程中的设计变更次数。
