直列四缸内燃机曲柄活塞组结构展示

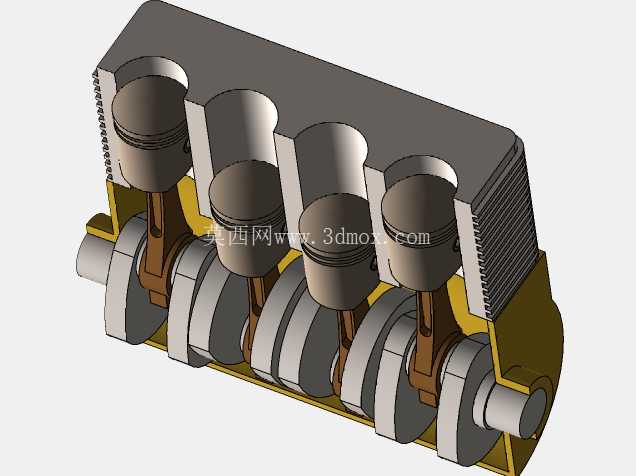

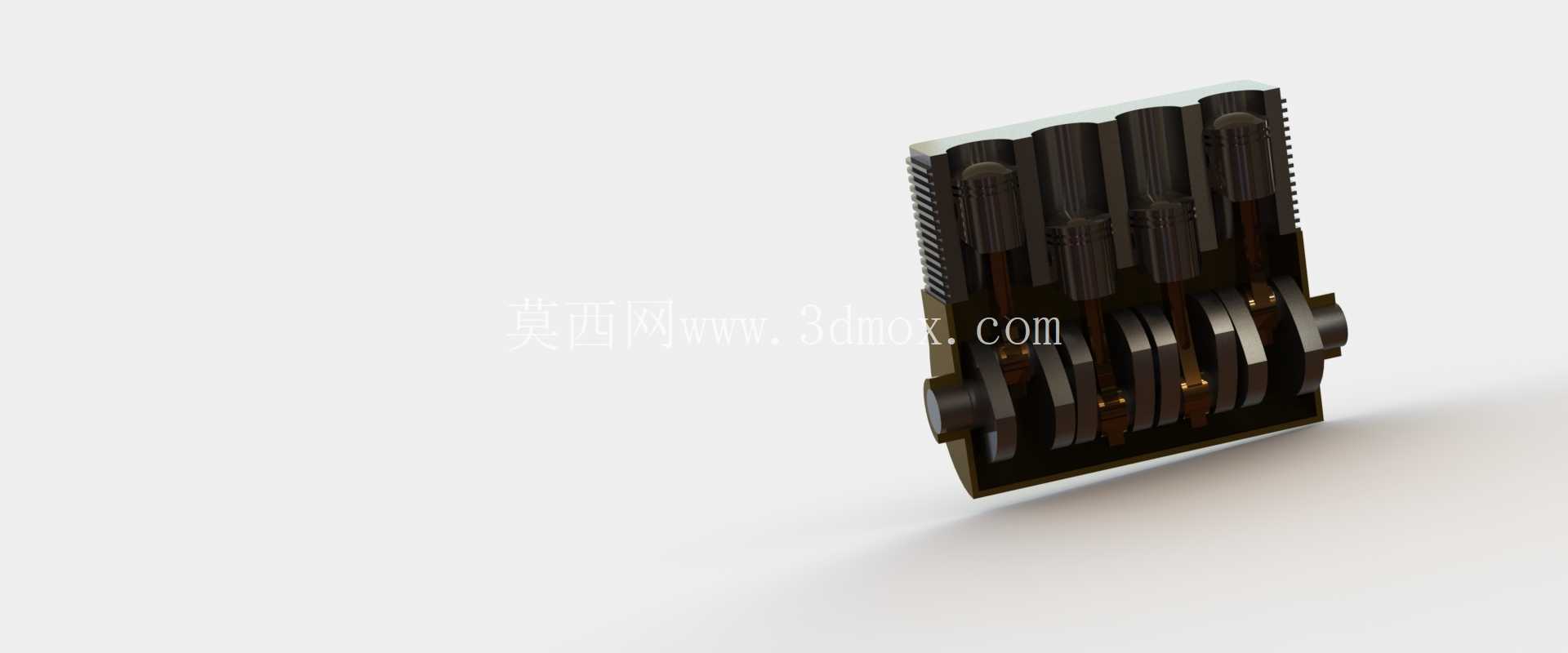

　　这套结构模型还原了直列四缸内燃机核心运动组件的装配关系，在动力设备研发、教学演示场景中，可直观呈现往复式动力转换的核心逻辑，无需拆解实体样机就能让结构设计人员快速理清动力传递路径。从实际设备用途来看，该组构件是车用、小型工程机械用汽油或柴油内燃机的核心做功单元，活塞承接燃烧室内燃气爆发的压力，通过连杆将直线往复运动转化为曲轴的旋转扭矩，最终向外输出动力，整套机构的配合精度直接决定内燃机的动力输出效率、运转平顺性与使用寿命。

　　设计过程中首先要匹配缸体的缸心距参数，四个气缸沿曲轴轴向等距排布，相邻缸的曲柄销错开180度相位角，保证四个活塞的运动行程交替衔接，让曲轴输出的扭矩波动控制在合理区间，避免运转过程中出现过大的振动。活塞部分采用了裙部微椭的设计思路，补偿热态下的膨胀变形，避免工作时在缸筒内出现卡滞，活塞环槽的位置预留了气环与油环的安装空间，保证燃烧室密封的同时可以刮除缸壁多余润滑油。连杆采用了工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减小曲轴运转时的惯性载荷，连杆大头采用剖分式设计，方便与曲轴曲柄销进行装配，轴瓦安装位的尺寸公差严格匹配配合间隙要求，保证润滑油膜可以稳定形成。

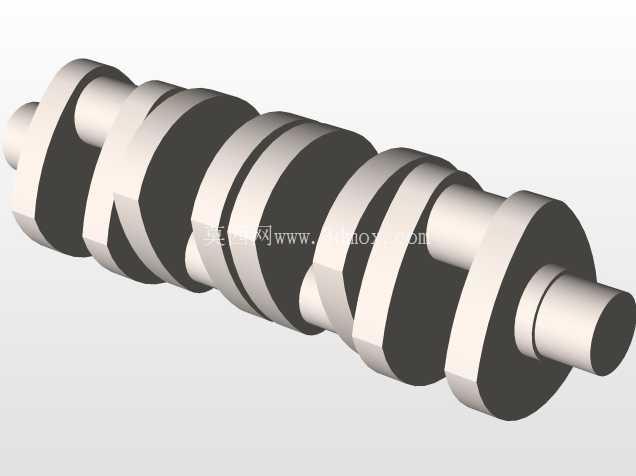

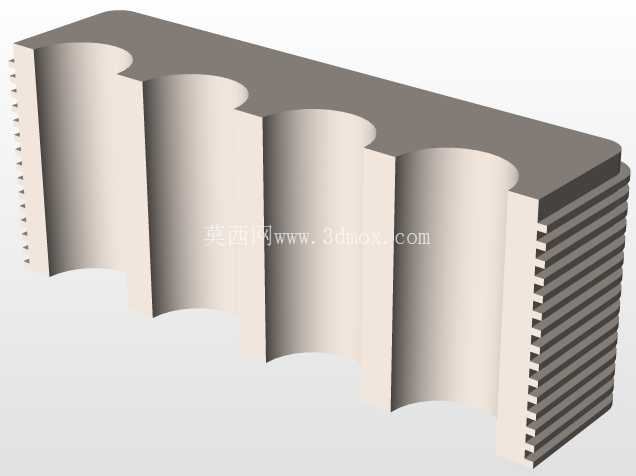

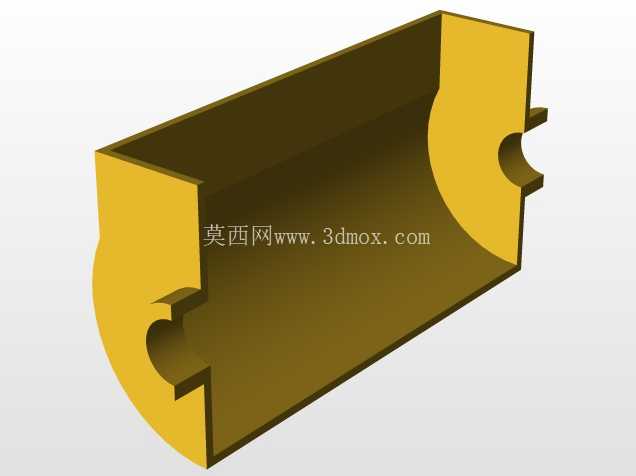

　　曲轴部分的平衡块与曲柄臂一体成型，每个平衡块的质量经过精确匹配，抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机振动水平，曲轴主轴颈的位置对应缸体主轴承座的安装点位，轴向定位台阶的尺寸预留了热膨胀的窜动间隙，避免工作时因热胀出现轴系卡滞。缸体部分只保留了气缸筒与下部曲轴箱的支撑结构，省略了外围的冷却水道、润滑油道、附件安装位等结构，重点突出核心运动组件的配合关系，方便观察活塞在不同行程位置的状态、连杆摆动角度与曲轴转角的对应关系。

　　从安装边界来看，整套核心组件的轴向尺寸匹配四缸内燃机常规的缸心距设计范围，曲轴两端的输出端、飞轮安装端的轴径尺寸符合同排量内燃机的通用设计规范，活塞顶部的燃烧室凹坑结构可以适配不同的喷油、点火布局需求，连杆长度与曲柄半径的比值经过合理选取，平衡活塞侧推力与整机高度的矛盾，既避免活塞对缸壁的侧压力过大造成异常磨损，也不会让整机高度超出动力舱的安装限制。在做配套结构设计时，可直接参照该模型的运动包络空间预留周边部件的安装位置，比如气门机构、喷油器、机油泵驱动齿轮的布置都需要避让曲柄连杆机构的运动轨迹，防止运转过程中出现运动干涉。

　　不同于整机模型的繁杂细节，这套结构模型把所有非核心的辅助构件全部省略，让观察者可以直接聚焦动力转换的核心过程，在做职业院校的机械原理教学、企业新入职结构工程师的动力总成培训时，可配合运动仿真直观展示四个气缸的做功顺序、活塞上下止点位置对应的曲轴转角、连杆摆动的角度范围，比二维原理图更有空间立体感，能帮助学习者快速建立曲柄连杆机构的空间装配认知。在进行改型设计时，也可以直接在该结构基础上调整缸径、冲程、曲柄半径等参数，快速验证不同参数组合下的运动特性，比如调整连杆比之后观察活塞侧推力的变化、调整平衡块质量后验证惯性力的平衡效果，大幅缩短前期方案验证的周期。需要注意的是，该模型重点展示运动配合关系，实际生产设计中还需要补充润滑油道、冷却通道、螺栓连接点位等细节，结合材料选型、热处理工艺、公差配合设计才能满足实际量产的使用要求。
