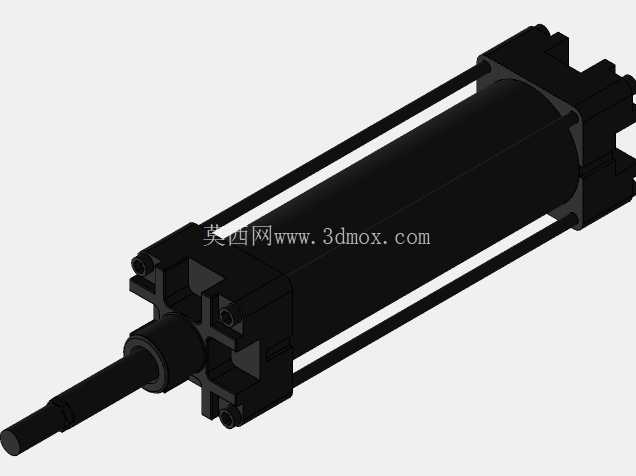

拉杆式标准气动执行气缸结构模型

　　这款拉杆式标准气缸是气动系统里最常见的直线执行元件，在各类自动化生产线、工装夹具、轻工包装设备、电子加工治具里都有极高的应用覆盖率，但凡涉及到直线往复推压、夹紧、移位、顶升的工位，基本都能看到同结构产品的身影。从结构设计逻辑来看，这款气缸采用经典的四拉杆锁紧端盖结构，四根平行拉杆贯穿前后端盖与缸筒，通过端盖外侧的螺母锁紧，既可以保证缸筒与端盖之间的密封压紧力均匀，也能承受活塞往复运动带来的交变冲击载荷，相比铆接端盖的轻型气缸，拉杆结构的维护性更强，现场更换密封件、拆解清理缸筒内部杂质时不需要破坏缸体结构，只需要松开拉杆螺母即可完成拆装，非常适合工业现场长期运维的需求。

　　从安装边界来看，这类标准气缸的安装尺寸遵循通用气动元件的安装规范，前端盖的活塞杆伸出端预留了标准外螺纹接口，可以直接连接浮动接头、连接头、推板等执行附件，前后端盖都预留了标准安装孔位，支持法兰安装、脚架安装、耳轴安装、尾部铰接等多种安装方式，设计选型时只需要匹配对应缸径的安装附件即可，不需要额外做安装位的非标改制，能大幅缩短设备的设计装配周期。从功能特性来看，这款气缸为双作用结构，通过前后气口的压缩空气交替进气推动活塞做直线往复运动，活塞上搭配了耐磨导向环与双向密封件，既可以降低活塞与缸筒内壁的摩擦阻力，也能保证前后腔的密封性能，避免窜气导致的输出力不足问题；活塞杆表面做了硬化处理，耐磨性能优异，长期往复运动也不容易出现拉伤、变形的问题，前端盖内置了活塞杆防尘圈与导向套，既能阻挡外界粉尘、切削液、杂物进入缸筒内部，也能为活塞杆提供稳定的径向支撑，避免活塞杆伸出时出现偏摆，延长密封件的使用寿命。

　　在实际设备应用中，这类气缸的输出力由缸径与供气压力决定，选型时需要结合工位的负载大小、运动行程、运行速度来匹配对应参数，比如工装夹具的夹紧工位，需要计算夹紧力需求后预留15%-20%的力值余量，避免供气压力波动时夹紧力不足；如果是高速往复运动的工位，还需要在气路搭配节流阀调整运行速度，同时在行程两端搭配缓冲结构，避免活塞硬撞击端盖产生噪音与结构损伤。从三维建模的细节来看，模型完整还原了气缸的所有外部结构特征，包括拉杆的六角锁紧螺母、端盖的安装孔、气口螺纹、活塞杆端部连接螺纹、端盖密封槽的外部轮廓，结构比例完全符合实物的尺寸规范，在做设备整体装配设计时，可以直接将该模型导入装配体，用来校验安装空间、做运动干涉检查，提前排查活塞杆伸出时与周边工装、工件的干涉问题，也可以直接用来生成设备的装配BOM清单、指导安装调试。

　　很多刚接触气动设计的工程师在选型时容易忽略安装边界的尺寸校验，比如只关注气缸的缸径行程，忽略端盖的外形尺寸、气口的安装方向，导致装配时气口被周边结构挡住、无法接气管，或者气缸伸出时尾部与设备机架干涉，这类精准的三维模型就能在设计阶段提前规避这类问题，不需要等到实物采购回来才发现安装尺寸不匹配，造成物料浪费与项目周期延误。另外这类拉杆式标准气缸的通用性极强，不同品牌的同规格标准气缸安装尺寸基本可以互换，在做设备迭代或者备件替换时，不需要修改安装位的结构设计，就能直接替换不同品牌的同参数产品，这也是这类结构气缸能在工业领域广泛应用的核心原因之一。
