卡口式快速插拔圆形多针电连接器

　　在工业控制、航空机载、轨道交通车载设备以及野外作业的移动机电系统里，信号与动力的快速可靠连通一直是结构设计环节绕不开的细节，这类卡口式快速插拔圆形多针电连接器，就是为了应对频繁插拔、恶劣工况下的连接可靠性需求开发的接插部件。不同于螺纹旋合式连接器需要多圈旋转锁紧的操作逻辑，这款连接器采用卡口式锁紧结构，插合时仅需将插头对准插座的导向槽推入，随后旋转小角度即可完成锁紧，整个操作过程无需额外工具，戴劳保手套也能单手完成插拔动作，特别适合需要快速拆装的设备检修、模块更换场景，比如野外作业的勘探设备、舞台演出的移动灯光音响系统、军用通讯装备的外接线路连接，都能看到这类结构连接器的应用。

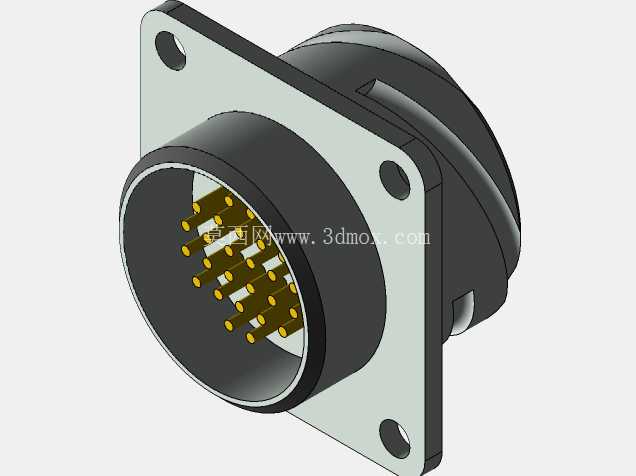

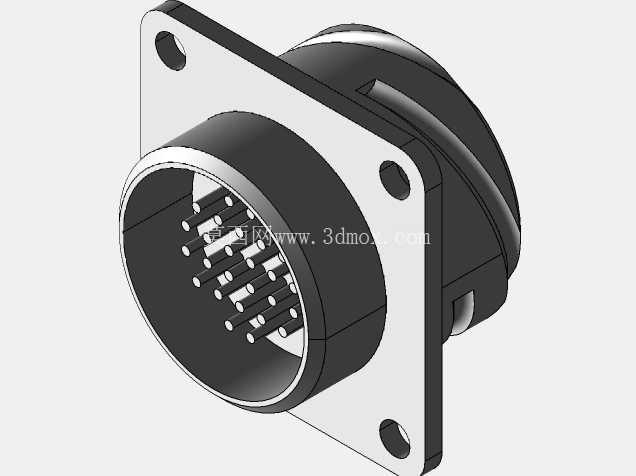

　　从结构设计上看，这款连接器采用方形法兰安装形式，法兰盘上预留三个对称分布的安装通孔，安装时可从设备面板外侧将插座插入预制的安装孔，通过三颗螺栓从正面锁紧固定，安装孔的位置度公差控制在0.1mm以内，能保证连接器与面板安装后无偏斜，插合时插头与插座的同轴度满足插针与插孔的对中要求，避免插针受侧向力弯折。法兰盘与连接器主体之间做了圆角过渡，既减少了应力集中，也能在安装时贴合面板密封垫，提升面板安装后的防护性能，若搭配对应规格的橡胶密封垫，可实现IP65级别的面板侧防护，阻挡粉尘与飞溅水滴进入设备内部。

　　接触件部分采用多针同轴排布设计，插针沿圆周方向分层排列，在有限的圆形截面内最大化布置接触点位，可同时传输多路低压控制信号与小功率动力电流，不同回路的插针之间保持足够的绝缘间距，避免相邻回路之间出现信号串扰。插针根部与绝缘基座之间做了灌封处理，既可以固定插针位置，防止插拔过程中插针出现轴向窜动，也能提升接触件之间的绝缘性能，在潮湿环境下也不会出现绝缘电阻下降的问题。连接器的外壳采用锌合金压铸成型，表面做黑色硬质氧化处理，既具备足够的结构强度，能承受插拔过程中的冲击力与意外磕碰，也有不错的耐腐蚀性能，在户外盐雾环境下也能长期使用不生锈。外壳的卡口槽设计有到位锁紧定位点，插合旋转到位时会发出清晰的咔嗒反馈声，操作人员无需目视检查就能确认连接是否到位，避免出现虚接导致的信号中断或接触不良问题。从安装边界来看，这款连接器的法兰盘外形尺寸适配常规的工业面板开孔规格，插座主体伸入设备内部的长度经过优化，不会占用过多的设备内部走线空间，尾部可搭配对应规格的电缆护套与线夹，固定接入的电缆，避免电缆拖拽时外力直接作用在插针焊接点上，提升接线部位的抗拉扯性能。

　　在实际选型应用中，这类连接器常被用于设备内部模块之间的信号互联、设备与外部操作单元的线路连接，相比普通的矩形连接器，圆形结构的抗应力性能更好，在受到侧向外力时不容易出现壳体开裂的问题，卡口锁紧结构相比直插式的卡扣连接抗振动性能更强，在设备运行产生持续振动的工况下也不会出现松脱。设计这类连接器三维模型时，需要重点关注卡口槽的轨迹曲线参数，既要保证插拔旋转的行程足够短，也要保证锁紧后有足够的锁紧力，不会在受拉时自行脱开；插针的伸出长度需要与对应插头的插孔深度匹配，插合后插针与插孔的接触长度满足载流要求，同时插针顶端做圆弧导向处理，插合时即使存在小角度的对中偏差也能顺利导入插孔，不会出现顶弯插针的问题。绝缘基座的材料选用玻纤增强尼龙，具备足够的绝缘性能与耐热性能，长期工作温度范围覆盖-40℃到125℃，可满足绝大多数工业场景的使用温度要求，基座与金属外壳之间采用过盈配合加卡扣固定，不会因为温度变化出现基座松动移位的问题。
