剪叉折叠式太阳能电池板支撑结构

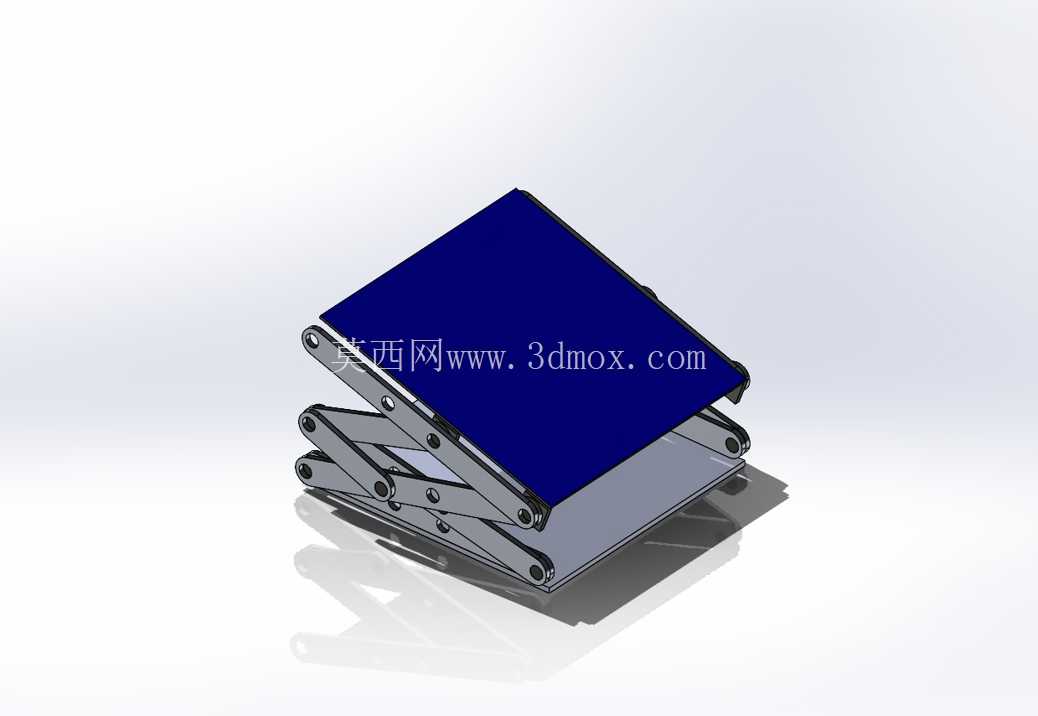

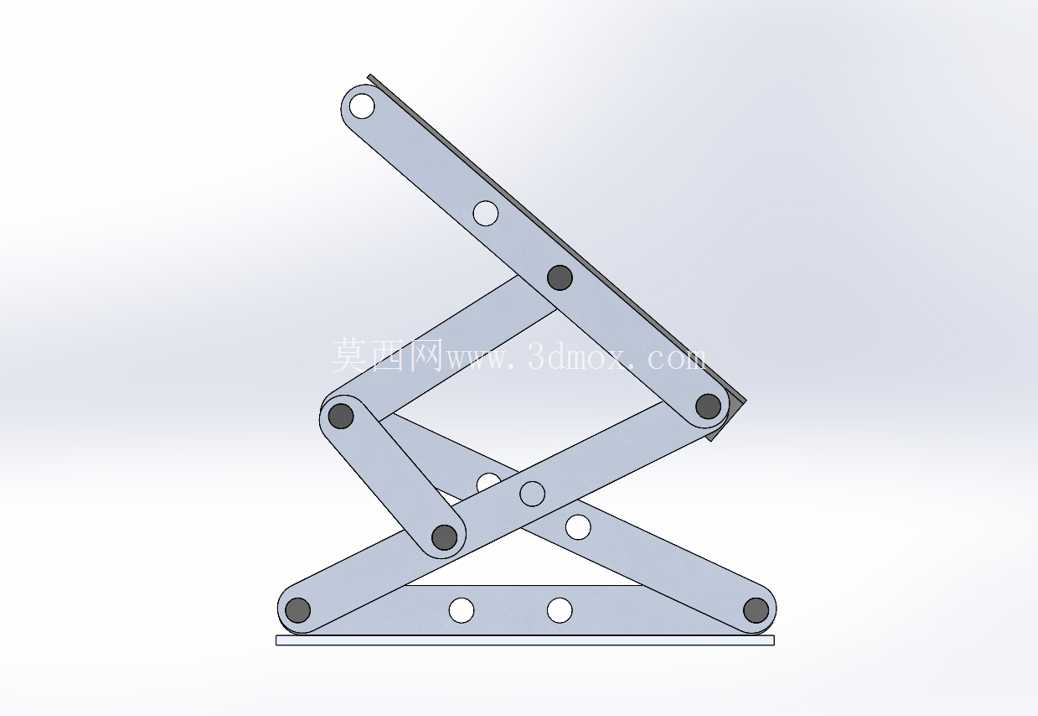

　　在户外分布式光伏部署、野外作业供电、应急抢险临时供电、便携光伏电源配套等场景中，光伏板的收纳便捷性与展开支撑稳定性始终是结构设计需要平衡的核心矛盾点。这款剪叉折叠式太阳能电池板支撑结构，正是针对便携光伏设备的快速部署需求开发的机械结构方案。从结构组成来看，该支撑采用双侧对称的剪叉连杆布局，每侧由6组连杆通过铰接销轴串联组成可伸缩的剪叉单元，两组剪叉单元分别布置在电池板底部的左右两侧，上端与太阳能电池板的安装背板铰接，下端与底部的承载底座铰接，形成完整的平行四边形升降折叠机构。

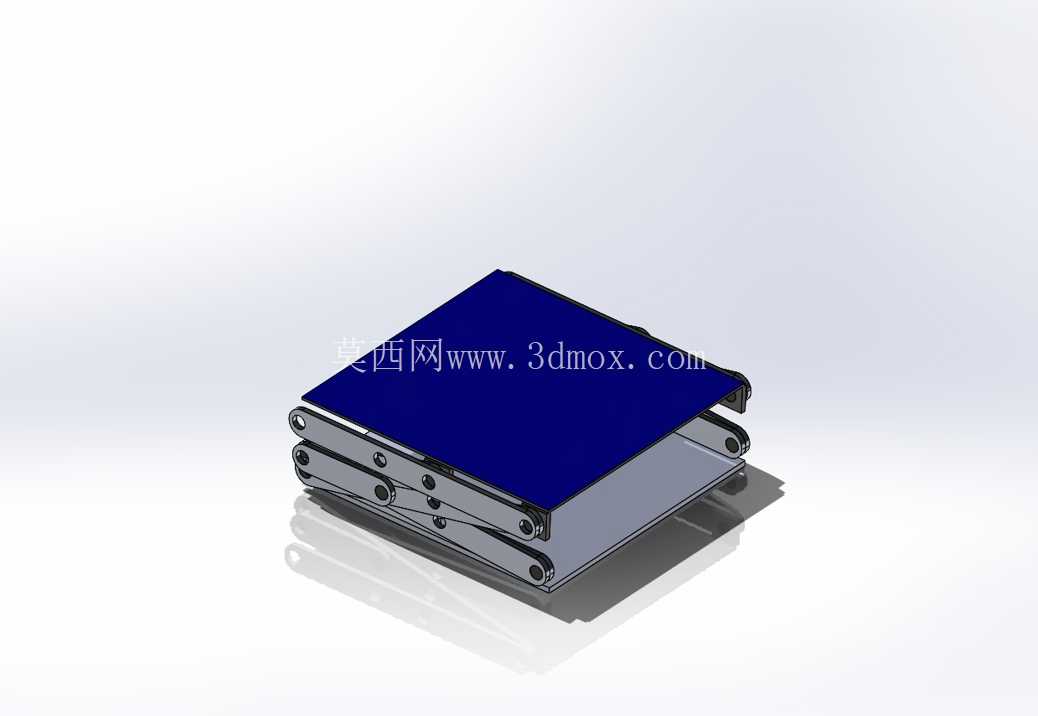

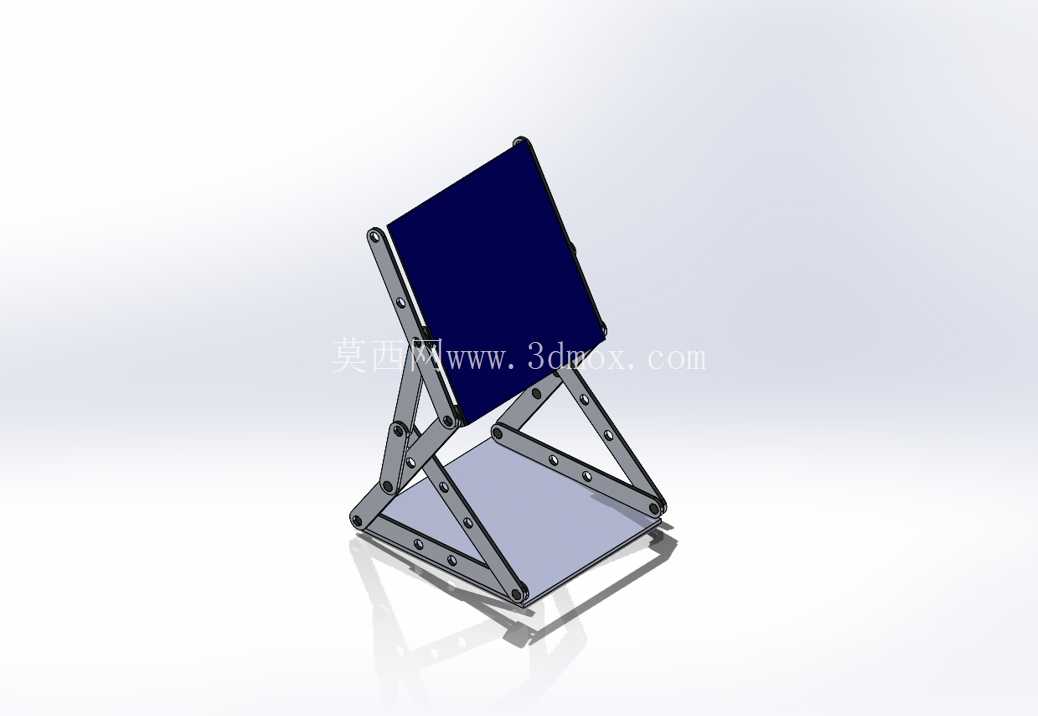

　　这种结构的核心优势在于，折叠状态下整体厚度仅为底座与电池板厚度叠加，可将支撑结构完全收纳在电池板与底座之间的空隙内，收纳后整体外形规整，无突出的杆件结构，能够直接放入便携设备的收纳包或设备舱内，大幅降低便携光伏设备的运输体积，适配单兵野外作业、户外露营供电、应急救灾临时电源等对设备便携性有较高要求的使用场景。展开过程无需额外工具，仅需向上提拉太阳能电池板的前端，剪叉连杆即可在铰接点的约束下同步伸展，将电池板抬升至预设的倾斜角度，整个展开过程可在数秒内完成，展开后剪叉连杆的各铰接点形成稳定的三角形受力单元，能够承受户外常规风力作用下的载荷，避免电池板出现晃动或倾覆。

　　在设计思路上，该结构优先考虑了运动过程的无干涉特性，每段连杆的长度、铰接点的开孔位置都经过运动仿真校核，确保折叠过程中各杆件之间不会出现碰撞卡滞，同时连杆的截面尺寸经过受力校核，在满足整体轻量化要求的前提下，能够支撑额定尺寸的太阳能电池板重量，不会出现杆件弯曲变形的问题。安装边界方面，该支撑结构的上端铰接孔位适配常规小功率便携太阳能电池板的背板安装孔距，无需对现有电池板结构进行额外改造即可直接装配，下端底座预留有通用安装孔位，既可以直接放置在平整地面使用，也可以通过螺栓固定在车顶、设备舱顶部等固定安装面，拓展了结构的适用场景。

　　在实际使用过程中，该结构还可以根据不同地区的太阳高度角，通过调整剪叉机构的伸展长度来改变电池板的倾斜角度，让电池板始终保持较佳的受光角度，提升光伏发电效率。与传统的固定式支架或插拔式折叠支架相比，这种剪叉式折叠结构没有零散的可拆卸部件，不会出现零件丢失的问题，同时铰接点采用耐磨销轴连接，经过多次折叠展开循环后仍能保持稳定的铰接阻尼，既不会因为阻尼过小导致电池板自行下落，也不会因为阻尼过大导致展开操作费力。结构的所有杆件均采用等厚度的金属板材冲压成型，加工工艺简单，适合批量生产，装配过程仅需完成铰接销轴的铆接即可，整体装配工序少，生产效率较高。在户外复杂环境下使用时，该结构的铰接位置预留有微小的配合间隙，能够适应一定范围内的温度变形，避免在高低温环境下出现杆件伸缩卡滞的问题，同时对称的受力布局让电池板的载荷均匀分布在两侧的剪叉单元上，单侧杆件受力更小，整体结构的抗疲劳寿命更长。对于需要频繁转移阵地的野外供电场景，这种一体化折叠的支撑结构能够大幅减少设备的架设与撤收时间，提升野外作业的供电响应速度，同时规整的收纳形态也方便与其他便携设备共同打包运输，不会因为突出的杆件刮损其他设备的表面。
