M8-200A大电流锂电池接线端子结构

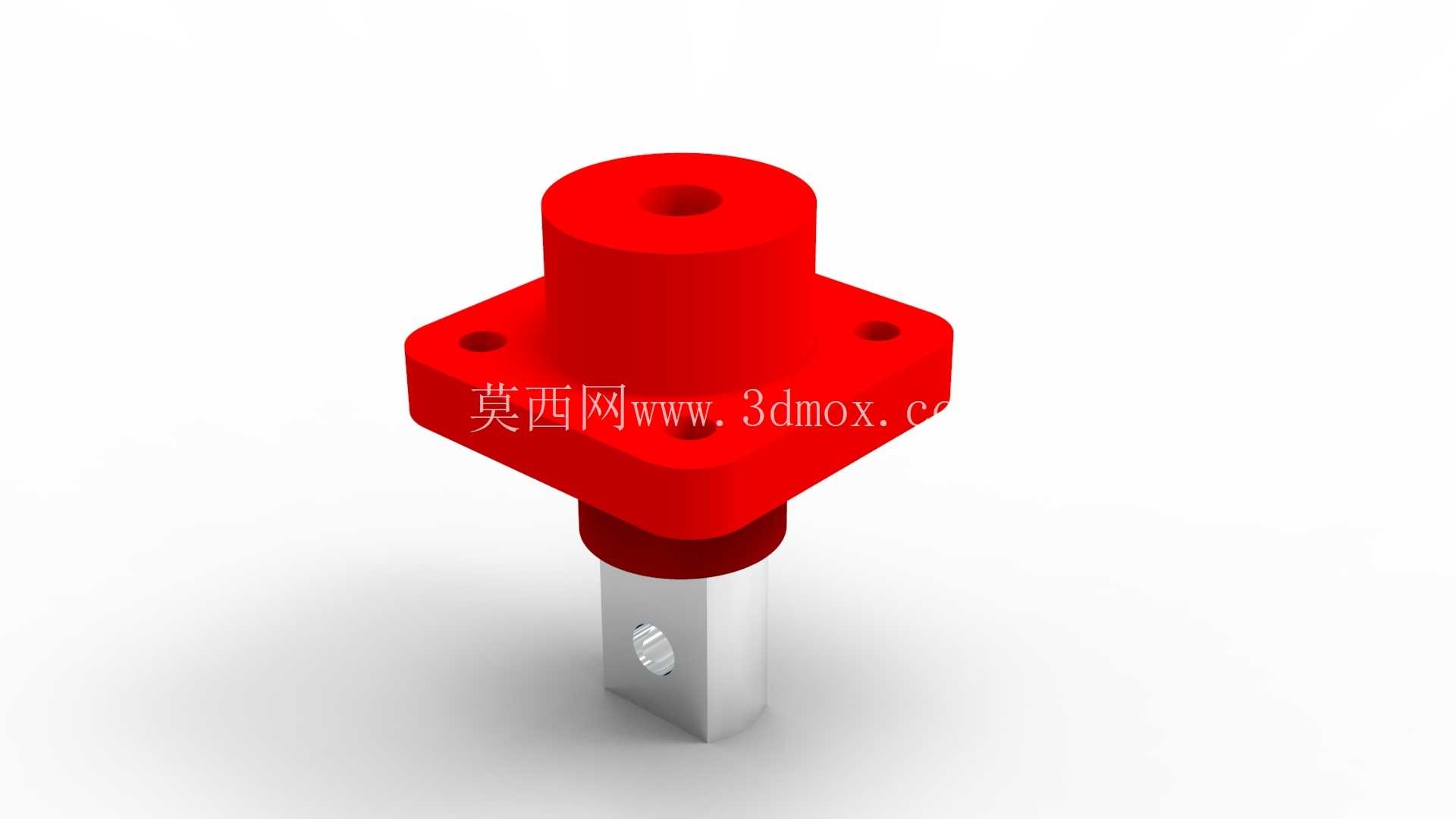

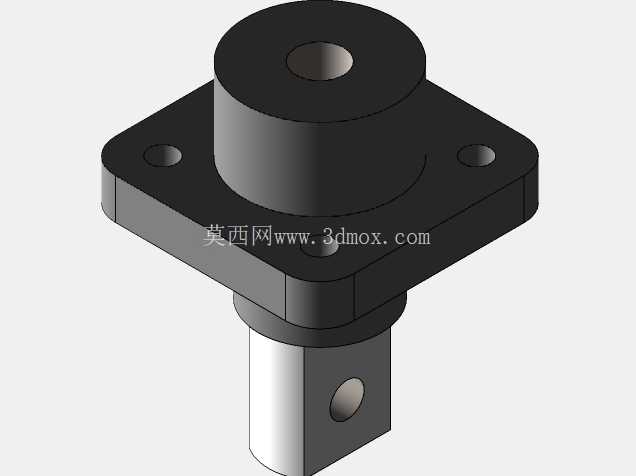

　　做储能电池包、大功率锂电模组的结构设计时，接线端子的选型和结构校核往往是容易被新手忽略的环节，很多人只看载流参数选件，实际装配后才发现安装干涉、密封失效、爬电距离不足等问题，这款M8规格200A额定电流的穿板式接线端子，就是针对方形锂电模组、储能电池簇的外接输出需求设计的结构件。先从安装边界说起，端子采用法兰式穿板固定结构，方形法兰座四个角预留安装孔，适配电池包箱体上的开孔尺寸，安装时法兰座贴合箱体内侧壁，中间的绝缘基座穿过箱体预留的安装孔，外侧通过配套的密封垫和锁紧压圈实现IP65级的固定密封，不需要额外做二次灌封处理，能大幅减少电池包装配的工序时长。

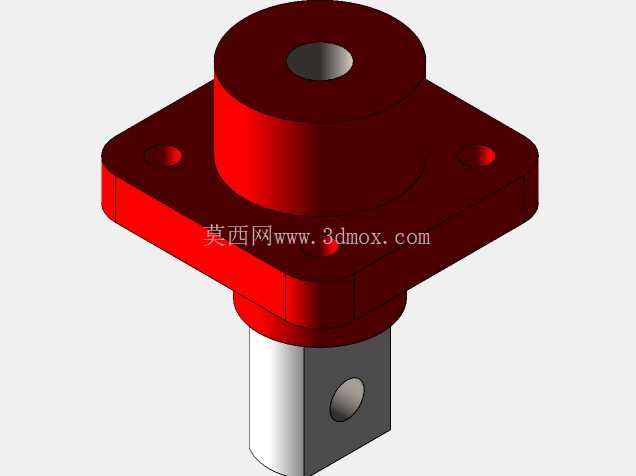

　　端子的导电部分采用T2紫铜镀锡处理，上端的接线柱为M8标准螺纹，适配200A载流对应的铜鼻子压接规格，下端的插脚直接与电池模组的汇流排对接，插脚处预留的横向通孔是用于穿装防松定位销，避免大电流工况下热胀冷缩导致的接线松动，这一点在移动储能、车载锂电的应用场景里尤为重要，车辆行驶过程中的持续振动很容易让普通压接端子出现接触电阻飙升的问题，严重时会引发局部过热。绝缘部分采用高强度阻燃PA66加玻纤材质，红色的绝缘基座不仅起到导电体与箱体之间的电气隔离作用，法兰盘的厚度设计也充分考虑了1mm-3mm厚度的冷轧钢、铝合金箱体的安装适配，不需要额外调整安装间隙。

　　从设计思路上看，这款端子把导电通路的长度做了优化，从上端接线位到下端汇流排连接位的导电距离控制在最短范围，尽可能降低导通电阻，同时绝缘基座的爬电距离严格按照低压电气的安全规范设计，法兰边缘到导电体的外露距离满足200A电压等级下的爬电要求，避免潮湿、凝露工况下的沿面放电问题。实际应用中，这类端子除了锂电模组外，也可用于大功率UPS电源、逆变电源的输出端接线，安装时只需要在箱体面板上开出对应尺寸的方孔，将端子从内侧穿入，外侧套上密封垫后拧上锁紧圈即可完成固定，后续接线时只需要将压好的铜鼻子套在M8接线柱上，用配套的法兰螺母锁紧，再插入防松销就能完成接线，整个装配过程不需要特殊工装，普通装配工人就能快速完成作业。

　　结构设计上还做了防呆处理，法兰座的四个安装孔采用非对称排布，避免安装时出现方向装反的问题，下端插脚的扁位结构也和汇流排的插接槽对应，不会出现插脚转位导致的装配错位。从尺寸校核的角度看，端子上端的接线柱突出绝缘基座的高度刚好适配标准M8铜鼻子的压接高度，不会出现螺母拧不到位或者铜鼻子压接后与绝缘基座干涉的问题，下端插脚的长度也匹配常规汇流排的厚度，插入后焊接或者螺丝锁附都有足够的接触面积，保证200A持续载流时的温升控制在安全范围内。很多工程师在选这类端子时容易忽略绝缘材质的耐温等级，这款端子的绝缘件可以长期在120摄氏度的环境下工作，满足电池包满功率运行时的温升要求，即使出现短时过载，绝缘材质也不会出现软化变形的问题。另外端子的红色外观也符合电力系统中正极接线的标识规范，装配时可以和黑色的负极端子形成明确区分，减少生产过程中的正负极接反风险。在做三维建模时，这个端子的结构细节需要重点关注几个部分：一是法兰安装孔的位置度公差，要保证四个孔和箱体上的安装位精准对位，避免装配时出现孔位偏差；二是导电体和绝缘基座之间的配合公差，要保证两者之间没有相对转动的间隙，避免接线拧螺母时导电体跟着转动；三是密封槽的尺寸，要和配套的密封圈尺寸匹配，保证压缩量在合理范围，既不会因为压缩量过大导致密封圈永久变形，也不会因为压缩量不足导致密封失效。
