机架式电源分配单元结构设计

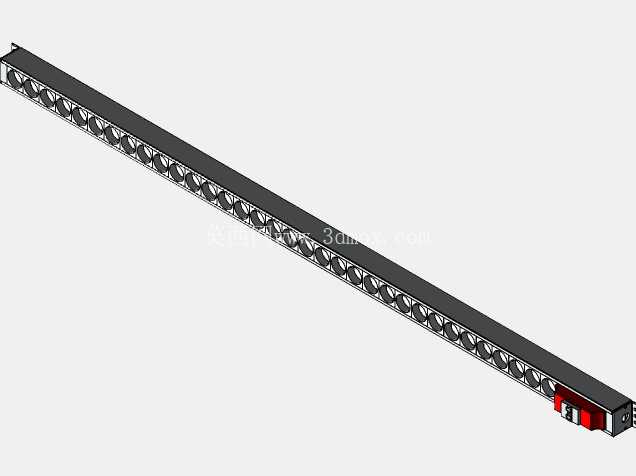

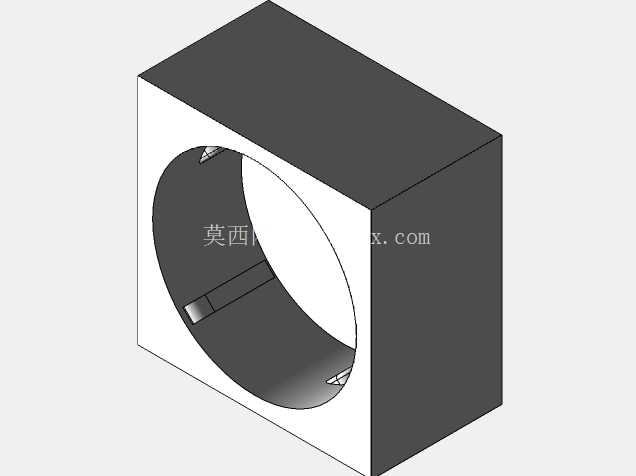

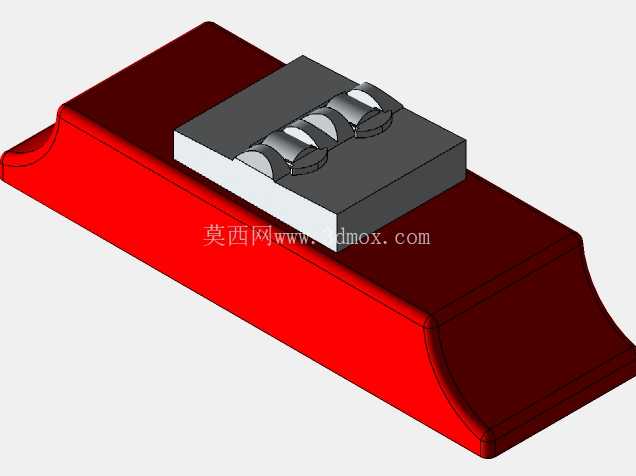

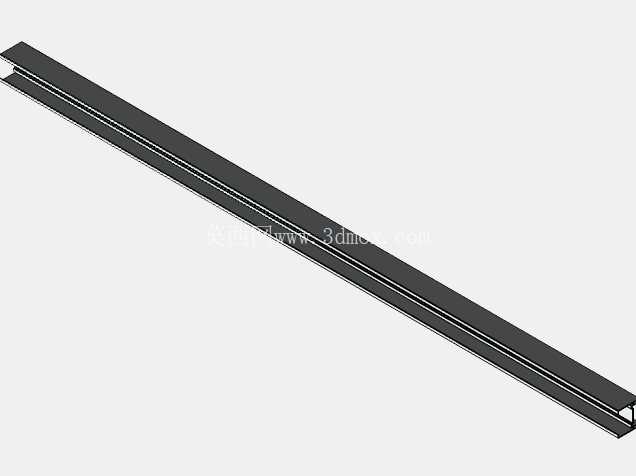

　　在数据中心、工业控制柜、服务器机房这类高密度用电场景里，机架式电源分配单元是末端供电链路里不可缺失的核心部件，它承担着将上游输入的主电源分流至多个末端用电设备的作用，和普通民用排插不同，这类设备的设计需要严格匹配标准机柜的安装尺寸，同时兼顾供电稳定性、排布合理性与后期运维的便利性。从结构设计角度看，这款长条式的电源分配单元采用19英寸标准机架适配的长条形壳体设计，整体截面为规整的矩形，外壳主体选用阻燃级工程材质搭配金属承托结构，既能够保证长期带电运行下的绝缘防护性能，也能在密集安装的机柜环境里抵御一定的外力磕碰，避免壳体变形挤压内部导电部件。壳体上的输出插孔按照等间距排布，每个插孔位都做了独立的限位结构，防止插头插入后出现松脱、接触不良的问题，插孔之间的预留间距经过反复校核，即使是大尺寸的电源适配器插头接入，也不会遮挡相邻的插孔位，最大化利用壳体上的排布空间。设备一端预留了输入接线与状态指示区域，集成了电源通断的指示结构，运维人员在机柜正面巡检时，不需要俯身探入机柜深处，就能直观判断每一路供电的通断状态。

　　在安装边界的设计上，设备两端预留了标准机架安装的固定孔位，可以直接固定在19英寸标准机柜的立柱上，既可以选择水平安装在机柜U位的托板位置，也可以根据机柜内部走线需求选择垂直安装在机柜侧立柱上，安装孔位做了长圆孔的容错设计，即使现场安装时机柜立柱的孔位存在小范围的加工误差，也能顺利完成固定，不需要二次扩孔调整。内部结构设计上，导电铜排采用一体化冲压成型的结构，减少了拼接焊点带来的接触电阻升高问题，每一路输出的导电通路都做了等载流截面的校核，保证满负载运行时不会出现局部过热的问题，壳体内部预留了走线槽位，内部导线全部沿着预设槽位排布，和导电铜排的连接位置做了绝缘隔离处理，避免导线绝缘层长期受热老化后出现短路风险。

　　从实际使用场景来看，这类电源分配单元不仅应用在常规的服务器机柜中，在工业自动化控制柜、广电设备机柜、测试实验室的设备机架里也有广泛应用，设计时需要考虑不同场景下的安装适配性，比如在工业现场使用时，壳体表面做了防氧化涂层处理，能够适应多粉尘、轻微潮湿的现场环境，不会因为长期暴露在工业环境中出现壳体锈蚀、接触件氧化的问题。在插孔模块的选型搭配上，设计时兼顾了通用设备的供电需求，插孔的接触弹片采用高弹性铜材，经过多次插拔循环测试后依然能保持足够的接触压力，避免因为接触不良导致的接头发热、供电中断问题。

　　设备整体的外形长度严格匹配标准机柜的安装宽度，壳体厚度控制在最小范围，不会占用过多的机柜内部纵深空间，给机柜内的走线、设备散热预留出足够的余量，壳体侧面预留了可选的固定挂耳安装位，除了标准机架安装外，也可以通过挂耳固定在墙面、设备支架上，适配非机架场景的安装需求。在散热设计上，壳体上对应内部铜排的位置预留了细微的对流缝隙，设备满负载运行时产生的热量可以通过自然对流及时散出，不需要额外加装散热风扇，既降低了设备自身的功耗，也避免了风扇运行带来的积尘、噪音问题，适配机房这类对噪音、洁净度有要求的使用场景。从建模角度来看，这款模型完整还原了设备的外部装配特征，包括每个插孔的细节结构、端部的输入区域结构、安装孔位的位置与尺寸、壳体的拼接缝隙都做了1:1的还原，结构设计人员在做机柜整体布局建模时，可以直接调用该模型进行装配校核，验证机柜内部的供电排布、走线空间是否合理，避免实际安装时出现设备干涉、安装空间不足的问题。
