工业级开关电源外壳结构三维设计

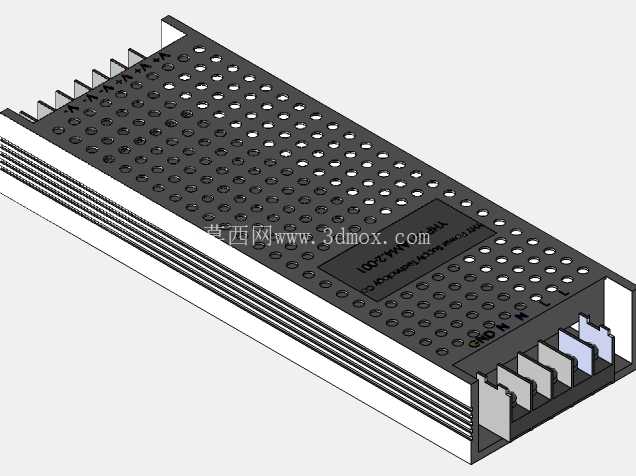

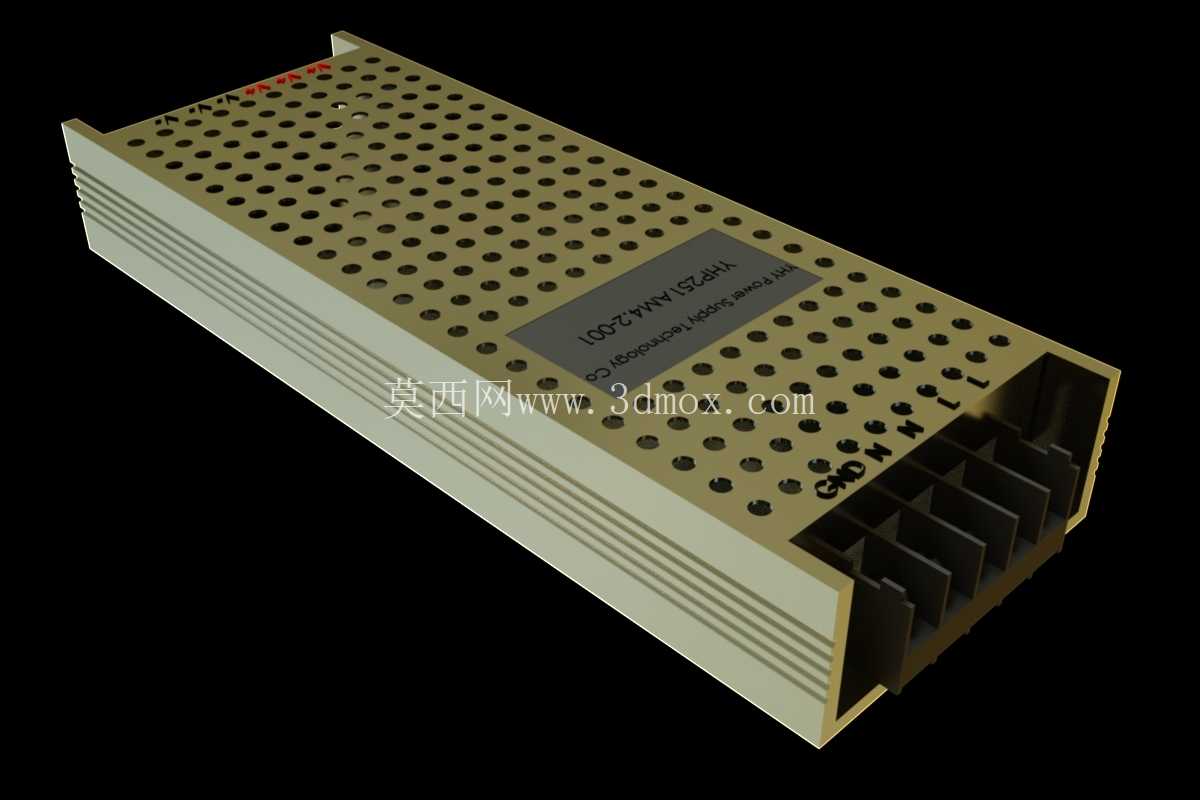

　　这款壳体结构是面向小功率工业开关电源开发的承载部件，日常多配套在低压配电、LED驱动、小型工控设备供电回路中，作为电源核心变压、整流电路的防护与散热载体使用。从结构设计逻辑来看，壳体采用拉伸铝型材作为主体框架，型材侧壁自带多道平行散热鳍片，不需要额外加装散热附件，就能通过鳍片扩大与空气的接触面积，将内部功率器件工作产生的热量快速传导到外界环境，适配长时间连续运行的工业工况，避免内部元器件因积热出现性能衰减或者寿命缩短的问题。壳体上盖采用一体化钣金冲压成型，表面规则排布密集的圆形通风孔，孔位排布避开内部元器件的安装固定点位，既保证上下方向的空气对流效率，又能阻挡大尺寸异物落入壳体内部触碰带电部件，兼顾散热性能与基础防护能力。

　　上盖表面预留的标签粘贴区域做了平面度处理，没有开孔或者凸起结构，方便后期粘贴产品参数、接线标识等铭牌信息，不会出现标签粘贴不平整、起翘的问题。壳体一端预留了接线端子的安装开口，开口尺寸匹配常规接线端子排的安装边界，现场接线时不需要额外对壳体进行裁切加工，端子安装后与壳体边缘的间隙均匀，既方便操作人员插拔接线，也能避免接线处裸露带来的安全隐患。从安装适配性来看，壳体底部预留了标准的安装固定孔位，孔距符合常规工业电源的安装尺寸规范，可以直接固定在设备机箱的安装梁或者电控柜的安装板上，不需要额外制作转接支架，降低现场安装的加工工作量。壳体的边角位置做了小尺寸倒角处理，没有尖锐的冲切毛边，装配或者维护时不会划伤操作人员的手部，也能避免安装过程中剐蹭设备内部的其他线缆。在结构强度设计上，铝型材侧壁的厚度经过选型匹配，既不会因为壁厚过薄导致壳体受力变形，挤压内部的电路板与元器件，也不会因为壁厚过大造成整体重量超标、材料成本不必要的上升。上盖与型材主体采用卡扣加侧边螺丝的双重固定方式，日常维护时拆开侧边螺丝就能取下上盖，不需要完全拆解整个壳体，方便检修内部的元器件；卡扣结构可以在螺丝未完全锁紧时临时固定上盖，避免装配过程中上盖滑落碰伤内部元件。

　　壳体内部预留了电路板安装的定位凸台，凸台高度匹配电路板的安装间隙，电路板安装后与壳体底部留有足够的走线空间，方便高压侧与低压侧的线路分开排布，减少线路之间的电磁干扰，同时也能避免电路板直接贴合壳体底部造成的短路风险。针对工业场景可能存在的轻微震动工况，安装孔位周边做了局部加强结构，长期受震动也不会出现孔位开裂、固定螺丝松动的问题，保证壳体安装后的稳定性。散热孔的孔径经过尺寸校核，既满足通风散热的开孔率要求，也能符合基础防护等级的要求，防止日常使用中掉落的螺丝、金属碎屑等小尺寸导电物件穿过开孔落到电路板上，造成电路短路故障。

　　壳体表面采用导电氧化处理，氧化层均匀覆盖整个金属表面，既可以提升铝材的防腐蚀能力，适配多尘、轻微潮湿的工业使用环境，也能形成连续的导电层，方便壳体接地后实现电磁屏蔽效果，减少电源工作时对外界的电磁辐射干扰，也能降低外界电磁信号对电源控制电路的影响。从装配流程的适配性来看，整个壳体的零件数量少，没有复杂的异形结构，型材主体可以通过定尺切割直接加工成型，上盖通过连续冲压即可批量生产，加工工序少，量产时的加工效率高，成本可控。装配时不需要复杂的专用工装，操作人员按照定位结构对齐后，锁紧少量固定螺丝即可完成整机组装，适合批量生产的装配节奏。在实际选型适配时，这款壳体可以覆盖几十瓦到两百瓦左右功率段的开关电源产品，内部空间足够容纳常见的变压器、整流桥、滤波电容、控制IC等核心元器件，不需要额外修改壳体结构就能适配不同参数的电源电路方案，缩短同系列不同功率产品的开发周期，减少结构件的开模与备货种类。
