轻量化晶格结构优化支架设计

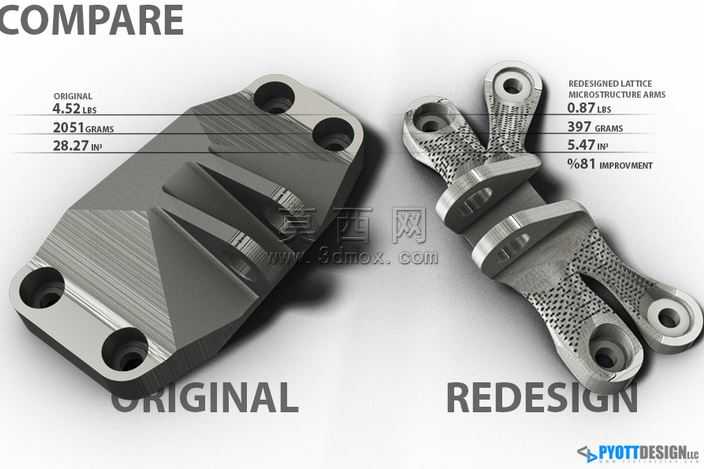

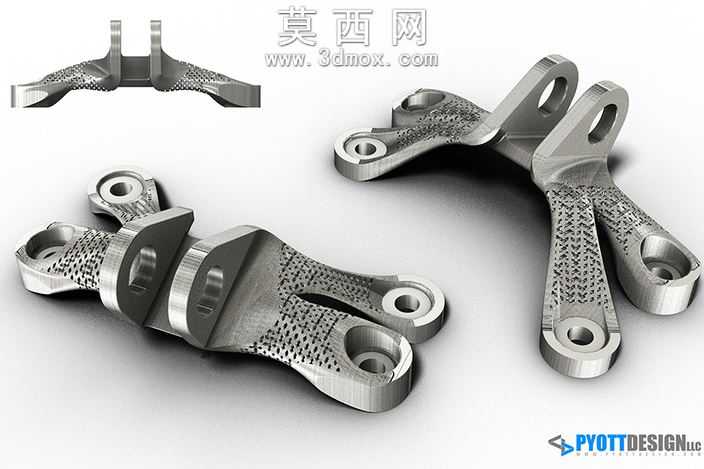

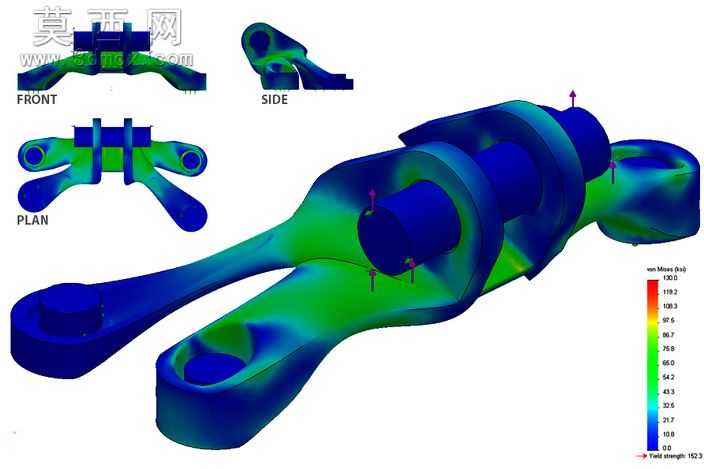

该作品为面向增材制造工艺的支架结构轻量化优化设计方案，通过三维建模软件完成原始实体结构与优化后晶格结构的全参数化建模，完整还原了两款结构的几何特征与装配匹配关系。建模过程中首先对原始支架的安装孔位、连接界面、载荷承载区域进行精准的几何特征提取，严格保证优化前后的安装接口尺寸完全一致，确保优化后的零件可直接替换原有结构无需调整装配关系。原始结构采用传统实体切削加工的设计思路，整体为实心金属块体结构，加强筋采用等厚度实体布局，虽然满足基础承载要求，但存在材料冗余度高、整体重量大的问题。优化后的结构采用晶格微结构填充设计，在主承载路径上保留连续实体传力路径，在低应力区域采用梯度晶格点阵结构替代原有实体材料，通过有限元分析迭代调整晶格的杆径、单元密度分布，在保证结构强度、刚度满足使用要求的前提下，实现了重量的大幅降低。渲染阶段采用金属材质真实质感表现，还原了机加工表面的细腻金属纹理与晶格结构的精细多孔特征，通过对比视角清晰展现两款结构的形态差异，直观呈现优化前后的重量、体积参数变化。设计过程中充分考虑增材制造的工艺约束，对晶格结构的最小成型尺寸、悬空角度进行了工艺校验，避免出现无法成型的结构特征，同时对安装孔、配合面预留了后加工余量，保证零件的装配精度。整个结构优化遵循载荷传递路径最优的设计逻辑，去除非承载区域的多余材料，将材料集中布置在主应力传递路径上，既实现了极致的轻量化效果，又保证了结构的力学性能满足使用要求，为机械连接支架类零件的轻量化设计提供了可参考的优化思路，也展现了晶格结构在增材制造零件设计中的应用价值。
