外置圆顶WiFi通讯天线结构设计

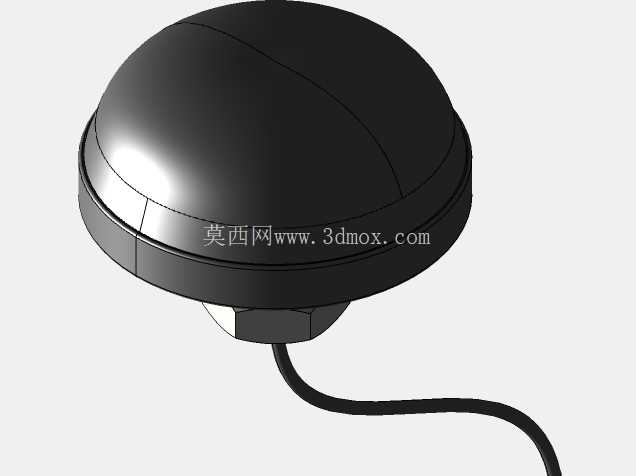

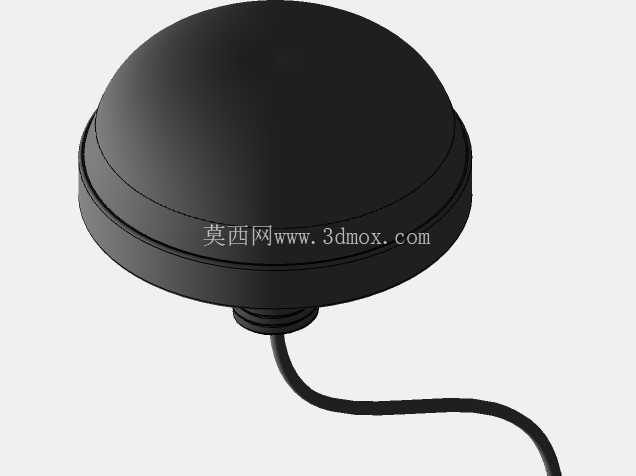

　　这款外置圆顶形态的WiFi天线，在结构设计阶段优先考虑了户外部署的适配性，整体采用低风阻的半球形上盖搭配阶梯式底座的组合形态，没有突出的棱角结构，在露天场景使用时能够有效降低风载对安装固定点的剪切力，避免长期受风力影响出现固定松动、信号指向偏移的问题。从实际应用场景来看，这类天线常被部署在工业设备机柜顶部、户外智能监测终端、无人值守场站的通讯节点上，用来弥补内置天线信号被金属壳体屏蔽的缺陷，保障WiFi信号的稳定收发。

　　设计过程中，上盖与底座的配合采用了多层阶梯止口结构，配合出线位置的防水格兰头结构，能够满足户外露天使用的防雨防尘要求，不需要额外加装防护外罩就可以直接在室外环境安装。底座下方引出的同轴线缆采用了防弯折的应力释放结构，在根部做了加厚的橡胶护套，避免安装布线时线缆过度弯折导致内芯断裂，同时也能减少长期使用过程中线缆根部反复弯折带来的疲劳损坏。

　　从安装边界来看，这款天线的底座直径控制在常规安装孔位的适配范围内，既可以通过底部的螺柱直接固定在设备壳体的预留开孔上，也可以搭配L型安装支架固定在墙面、杆架上，安装时不需要对设备主体做大规模的结构改动，只需要预留对应直径的过线孔或者固定孔位即可完成部署。半球形的上盖内部预留了足够的空间容纳天线振子与匹配电路，不会因为外壳结构挤压导致信号驻波比异常，同时外壳采用的低信号损耗材质，不会对2.4G与5G频段的WiFi信号造成额外的衰减。

　　在结构细节处理上，上盖与底座的合模线做了隐藏式设计，布置在底座阶梯的侧面位置，既能够提升整体外观的整洁度，也能避免合模线位置出现积水积灰的问题，减少长期户外使用后的结构腐蚀风险。线缆的长度预留了足够的布线冗余，能够适配不同厚度的设备壳体安装需求，不需要额外延长线缆就可以直接连接到设备内部的通讯模块上。

　　从实际使用的功能特性来看，这种全向形态的外置天线不需要调整指向角度，安装完成后就可以覆盖水平方向360度的信号收发范围，对于点位周边移动的WiFi设备、或者多方向的信号接入场景都有很好的适配性，不需要像定向天线那样反复调整俯仰与水平角度来对准信号源。整体结构没有易损的活动部件，安装完成后基本不需要后期维护，能够在-40℃到85℃的环境温度范围内稳定工作，适配工业场景下复杂的工况环境。

　　建模过程中，对各个配合面的公差做了合理预留，上盖与底座的配合间隙控制在0.1mm以内，既能够保证装配时的顺畅度，也能避免间隙过大导致防水性能下降。出线位置的护套与线缆之间采用了包胶一体成型的结构，不存在拼接缝隙，能够避免水汽顺着线缆外皮渗入天线内部，保护内部的电路结构不受潮损坏。底座的安装贴合面做了平整化处理，安装时搭配防水胶圈就可以实现与设备壳体之间的密封，防止雨水从安装孔位渗入设备内部。
