初代iPhone3G智能手机外观结构三维数模

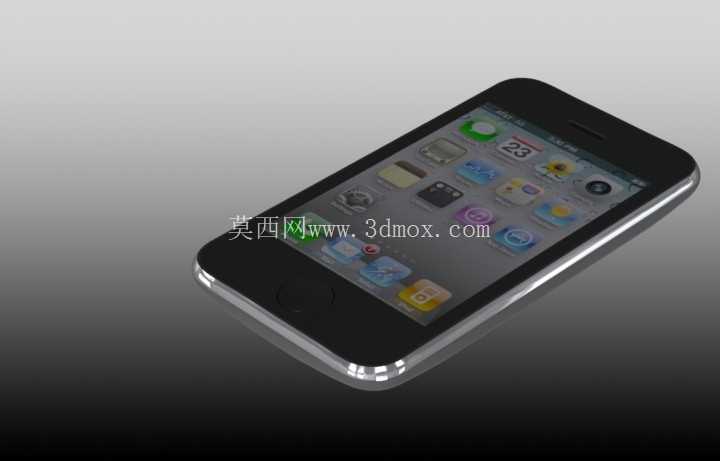

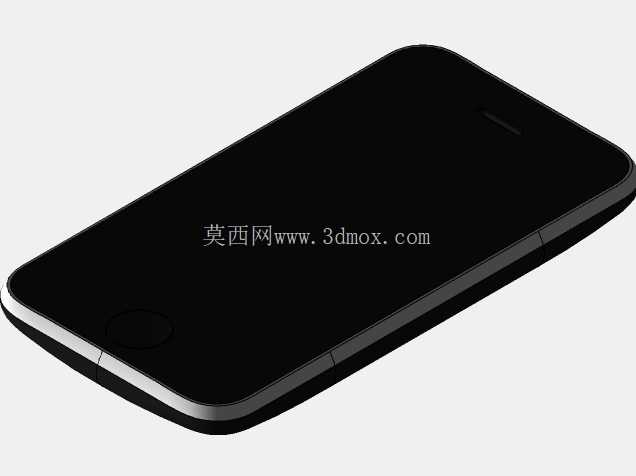

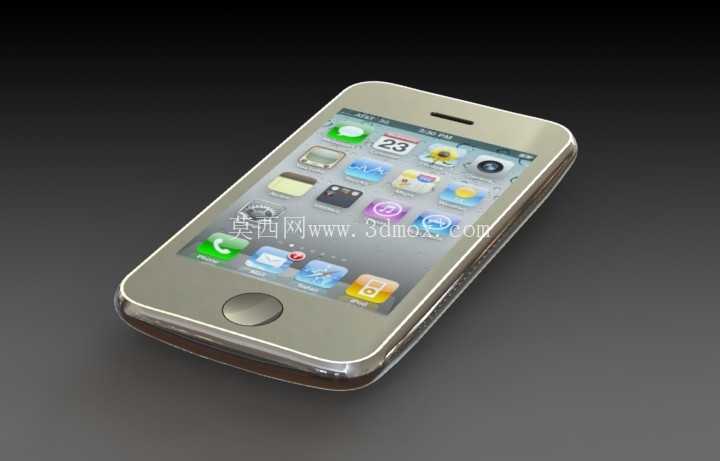

　　该三维数模完整还原了初代iPhone3G的整机外观结构与装配关系，建模过程中严格参照实体产品的曲面曲率、部件衔接公差完成特征构建，所有外观面均做了连续G2曲率处理，可直接用于产品展示渲染、结构逆向参考、周边配件设计等场景。从实际应用场景来看，这类消费电子整机数模常被用于手机保护壳的结构匹配设计，建模时预留的壳体壁厚、侧边按键凸起高度、接口沉台深度等参数，都能为配件开模提供直接的尺寸参考，避免后续试模阶段出现装配干涉、贴合度不足的问题；同时也可用于数码产品展示的动画制作、人机交互课程的案例演示，帮助结构设计新人理解直板触控手机的堆叠逻辑与外观曲面构建思路。

　　从产品功能特性对应的结构设计来看，整机采用直板触控一体化造型，正面覆盖整块平整的触控面板，面板下方预留圆形实体按键的安装沉台，沉台边缘做了0.3mm的倒角过渡，既保证按键按压的活动间隙，也避免边缘割手的触感问题；背部采用弧面过渡设计，从中框位置向背部中心缓慢收弧，握持时手掌能与背部曲面完全贴合，建模时通过多组截面线扫掠构建背部曲面，保证不同位置的弧面曲率过渡自然，没有突兀的折角。侧边的按键、接口位置都严格对应实体产品的布局，顶部设置电源按键与3.5mm耳机接口，侧边设置音量调节按键与静音拨片，底部设置数据接口与扬声器出声孔阵列，所有开孔的位置度公差控制在0.1mm以内，完全匹配实体产品的装配边界。设计思路上，这款机型首次在消费手机上采用了全触控无实体键盘的布局，建模时重点处理了正面面板与中框的衔接结构，中框采用金属材质的包边设计，与前面板、后盖的衔接处做了0.15mm的台阶差，既保证装配时的定位精度，也能在跌落时让中框先接触受力，减少面板碎裂的风险；背部的苹果标识区域做了轻微的下沉处理，标识与后盖表面的高度差控制在0.05mm，既保证标识的辨识度，也不会出现积灰、硌手的问题。

　　外形尺寸方面，整机长度控制在115.5mm，宽度62.1mm，最厚处12.3mm，建模时严格按照这个尺寸边界构建所有特征，中框的圆角半径为9.3mm，与整机长宽比例匹配，握持时的边角触感圆润；屏幕显示区域的尺寸为3.5英寸，屏幕黑边宽度均匀控制在4.2mm，前置听筒、感应开孔的位置都在屏幕上方的居中区域，开孔直径与位置度完全匹配实体产品的参数。从安装边界来看，数模中所有可拆卸部件都预留了合理的装配间隙，电池仓、主板区域的内部空间虽然没有做完整的堆叠建模，但外观壳体的内部卡扣位置、螺丝柱定位都做了特征预留，若需要进一步做内部结构的细化设计，可直接在现有外观数模的基础上向内偏移壁厚，添加内部支撑筋、卡扣等结构，不需要重新构建外观曲面，能大幅缩短逆向建模的周期。

　　针对渲染需求，数模中不同材质的部件都做了独立的面分组，金属中框、玻璃面板、塑料后盖、按键等部件的面可以单独赋予材质，金属中框的磨砂质感、玻璃面板的高反光特性、后盖的半透明塑料质感都能通过材质参数调整快速实现，不需要额外拆分面组。在实际的结构设计工作中，这类经典机型的数模也常被用作消费电子轻薄化设计的参考案例，通过分析其内部堆叠与外观厚度的平衡关系，理解如何在有限的尺寸空间内排布电池、主板、屏幕等核心部件，同时保证外观曲面的握持手感与结构强度。建模过程中对曲面连续性的处理方式，也能为其他曲面类产品的建模提供参考，比如如何通过调整截面线的控制点位置，避免曲面出现褶皱、曲率突变的问题，如何处理不同方向曲面衔接处的收敛问题，保证圆角过渡的均匀自然。
