带球阀高液位电源变压器储油箱体

　　这款储油箱体是油浸式电源变压器的核心配套储油部件，主要应用于户外配电、工业厂区供电、中小型变电站的油浸式变压器系统中，承担变压器绝缘油的存储、热胀冷缩缓冲、密封防护的核心作用，区别于普通敞开式储液容器，该箱体完全按照变压器油的存储密封要求设计，杜绝外界水汽、粉尘进入绝缘油内部，避免绝缘性能下降引发的设备故障。

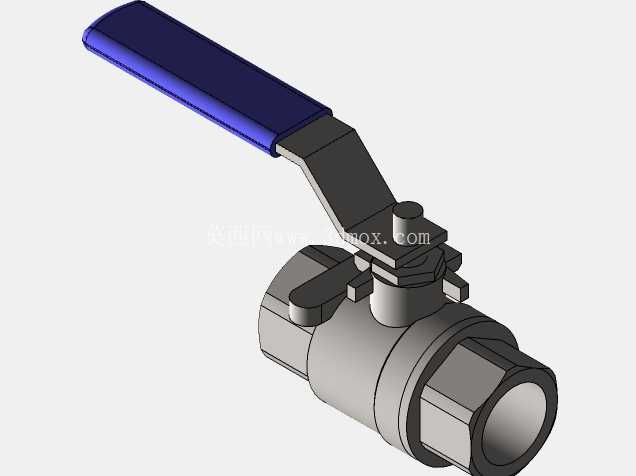

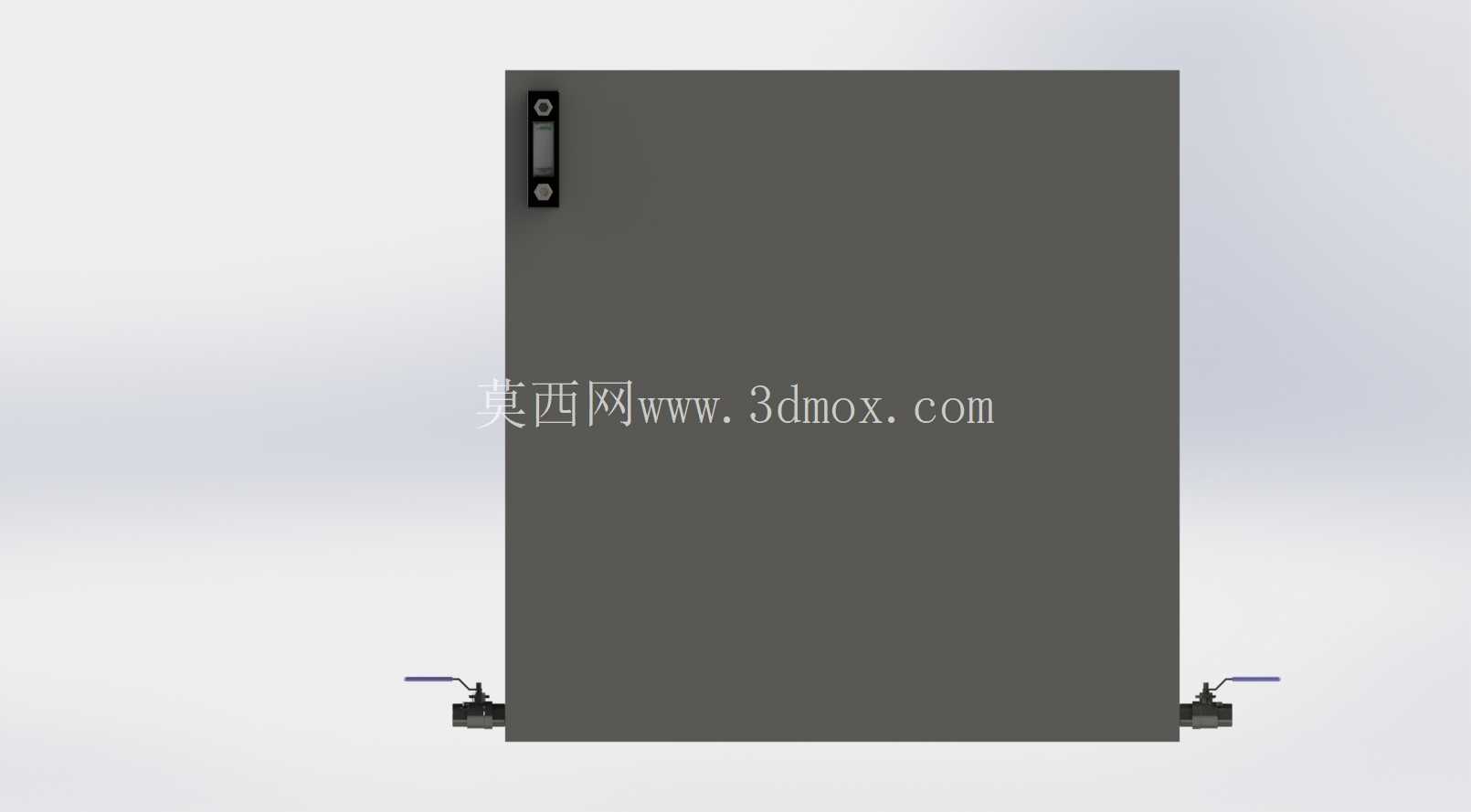

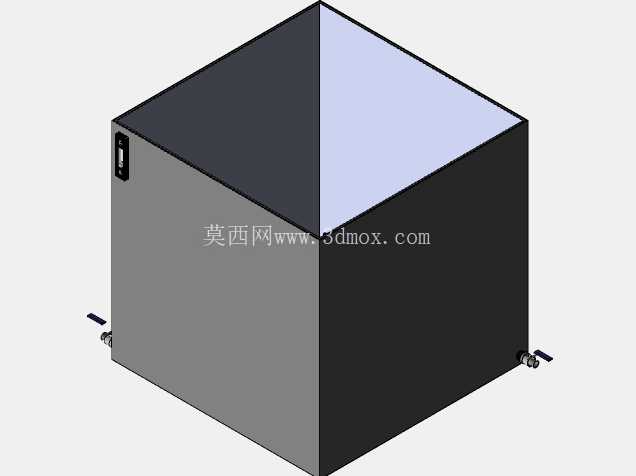

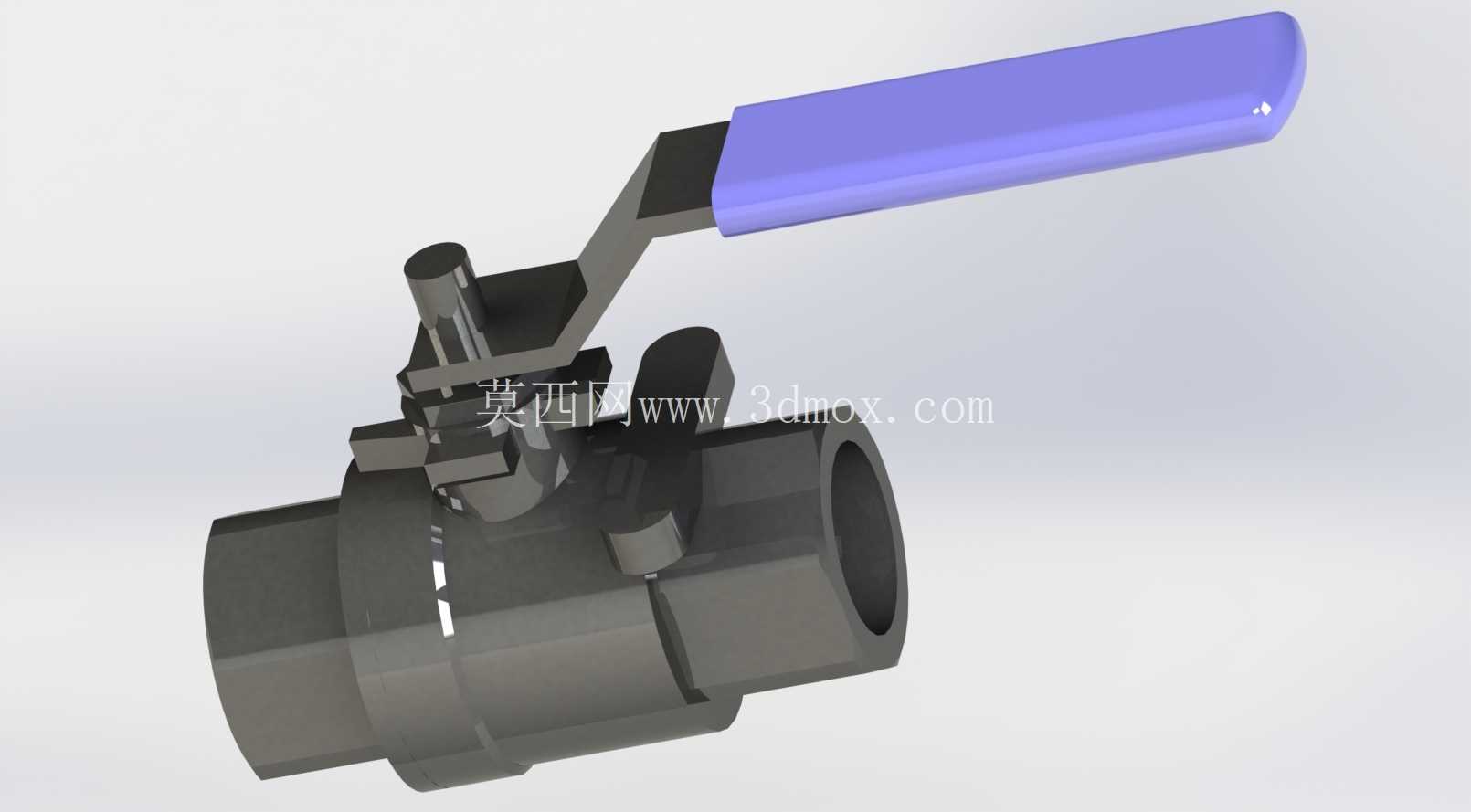

　　从实际使用场景来看，这类箱体安装在变压器本体的上方侧位，当变压器长时间带载运行，内部线圈和铁芯发热导致绝缘油温度升高、体积膨胀时，多余的绝缘油会流入该箱体暂存；当变压器负载降低、油温回落体积收缩时，箱体内的绝缘油会回流到变压器本体内部，始终保证变压器本体内充满绝缘油，避免线圈暴露在空气中出现绝缘击穿问题。箱体侧面配置的两个球阀，分别承担放油、取样的功能，下方低位的球阀用于设备检修时排空箱体内的绝缘油，侧位稍高的球阀用于日常运维时抽取绝缘油样本，检测油的耐压、水分、酸值等参数，判断绝缘油是否需要更换或者过滤处理，球阀采用耐油密封材质，长期接触变压器油不会出现溶胀、渗漏问题，开关扭矩适中，运维人员徒手即可完成开闭操作，不需要额外配备大型扳手。

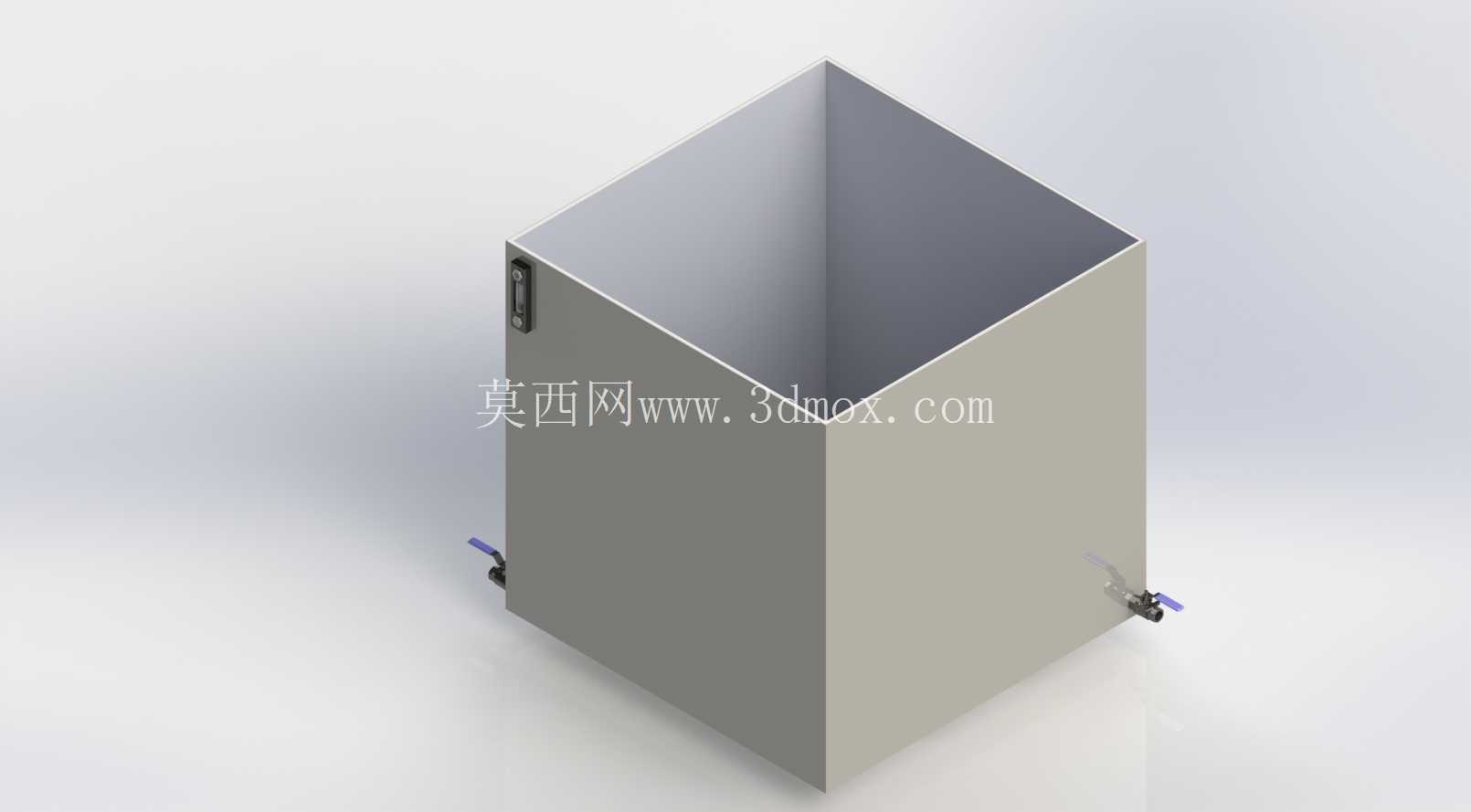

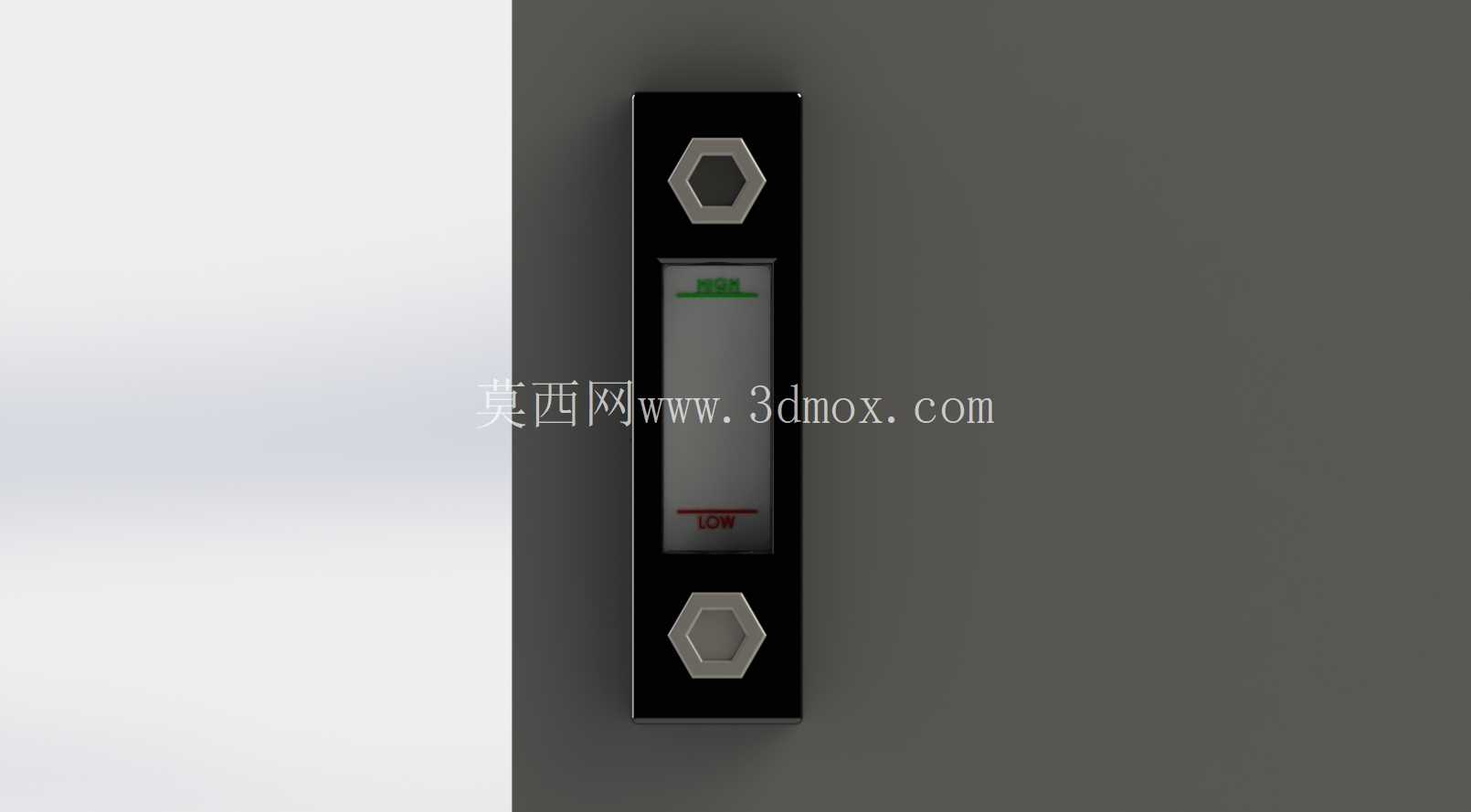

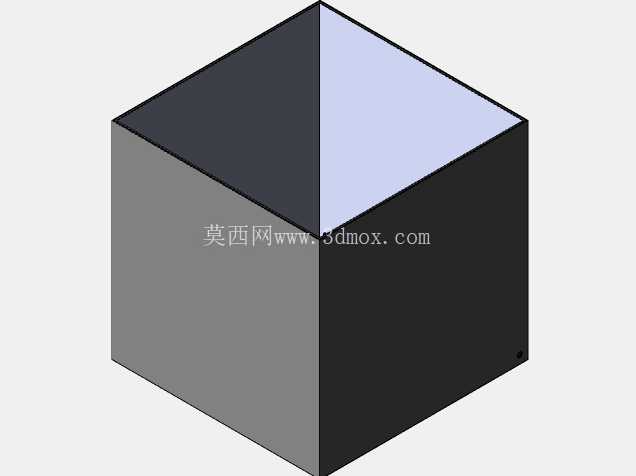

　　设计层面，箱体采用方正的立式钣金焊接结构，五个面采用等厚度的冷轧钢板折弯后满焊成型，焊接位置全部做煤油渗漏测试，保证在长期储油状态下无渗漏点，内壁做耐油防锈处理，避免钢板锈蚀产生的杂质混入绝缘油中，影响绝缘性能。箱体顶部为全开口设计，安装时通过密封胶条和法兰压盖实现顶部密封，既方便生产过程中对内壁焊缝的检查、防锈涂层的施工，也方便后期运维时进入箱体内部清理沉积的油泥杂质。箱体侧面预留的液位安装位，用于配套高液位检测装置，当箱体内油位超过安全阈值时，检测装置会触发告警信号，提醒运维人员检查变压器是否存在内部故障导致油温异常升高，避免绝缘油从密封位置溢出引发安全隐患。

　　从安装边界来看，箱体底部预留了和变压器支架连接的固定孔位，孔位间距匹配常规10kV级油浸式变压器的安装支架尺寸，不需要额外做转接支架即可完成固定，箱体的外部轮廓尺寸充分考虑了变压器的整体运输限界，安装后不会超出变压器的整体外廓尺寸，避免运输过程中出现磕碰变形。箱体的进出油口位置和变压器本体的油管接口中心高完全对齐，连接金属油管后不会出现额外的安装应力，避免长期运行过程中油管焊缝出现疲劳开裂。和普通储液箱体不同，该箱体的所有外部棱角都做了圆弧钝化处理，避免安装运维过程中划伤作业人员，钢板厚度经过强度校核，在满油状态下侧壁不会出现鼓胀变形，即使在户外低温环境下，钢板的低温韧性也能满足要求，不会出现脆性开裂问题。

　　在结构细节处理上，箱体的焊接位置全部做了打磨整平处理，外部喷涂和变压器本体一致的防护面漆，耐紫外线、耐户外雨淋，长期户外使用不会出现漆层脱落、锈蚀问题。球阀和箱体的连接位置采用双重密封结构，内侧为耐油橡胶密封垫，外侧为密封胶填缝，彻底杜绝连接位置的渗漏隐患。液位检测装置的安装位做了加厚处理，避免装置安装时出现螺纹滑牙、密封失效的问题，安装面的平面度控制在0.1mm以内，保证液位装置安装后密封可靠，检测数据准确。
