200W功率DC-DC电源转换模块结构设计

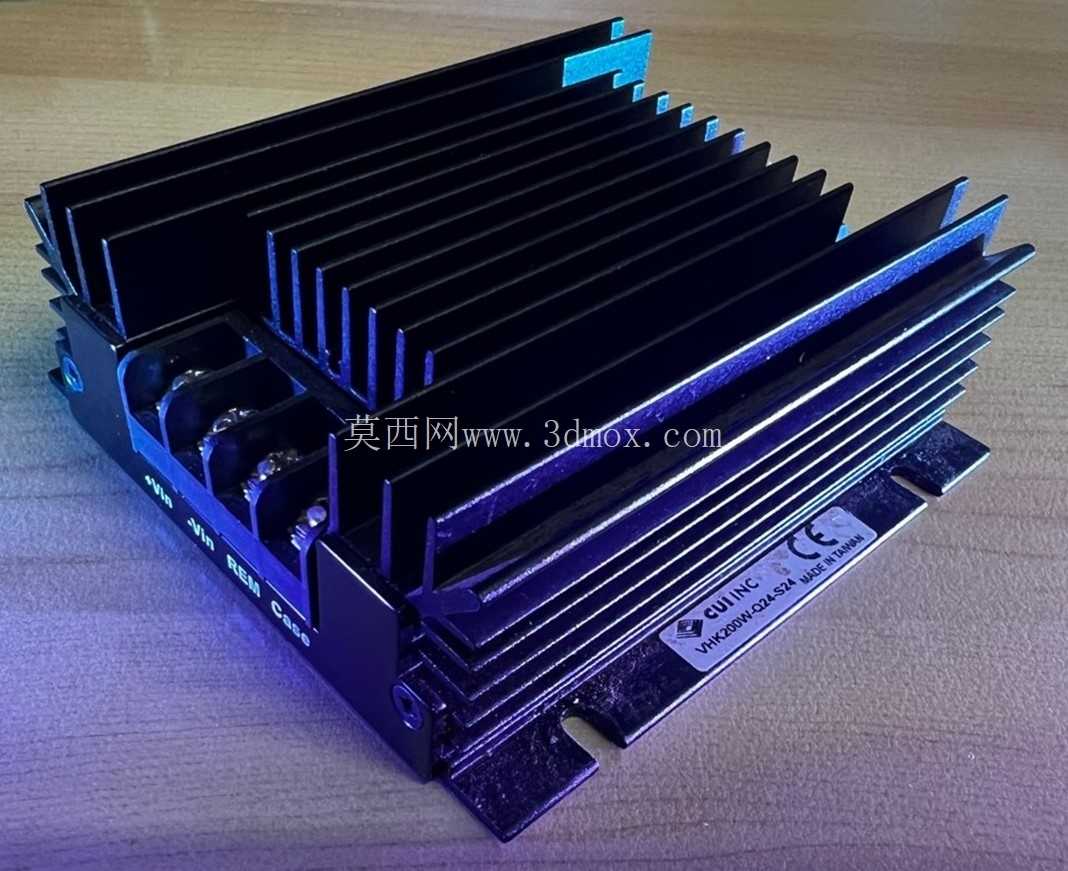

　　在工业现场分布式供电、车载电气系统、户外通信基站备电、新能源离网供电这类场景中，不同电压等级的直流母线之间往往需要稳定的电压转换环节，这类200W功率等级的DC-DC转换模块就是为这类跨电压等级直流供电需求设计的核心部件。从结构设计角度看，这款模块首先要解决的是功率器件的散热问题，整机采用一体化拉伸铝型材散热壳体，壳体表面直接挤出成型平行散热鳍片，鳍片的间距、厚度都经过热阻核算，在自然对流散热条件下，满功率运行时壳温可以控制在功率器件允许的工作温度区间内，不需要额外加装强制风冷风扇，既降低了整机故障点，也能适应多粉尘、高湿度的恶劣安装环境。

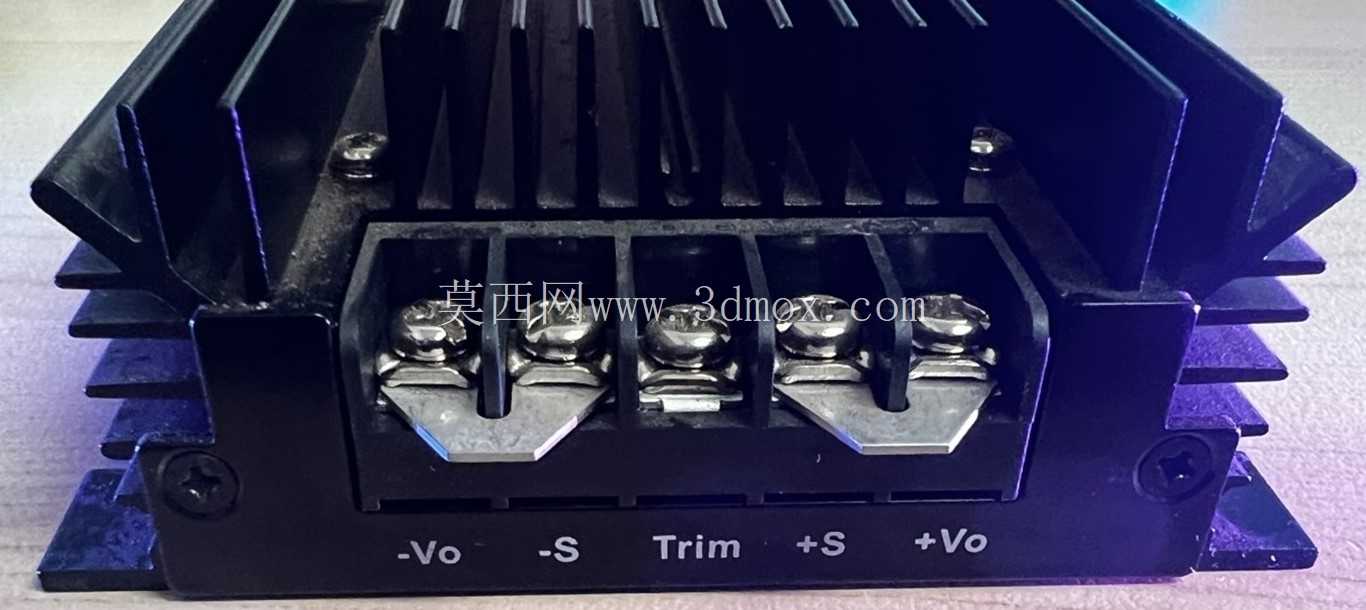

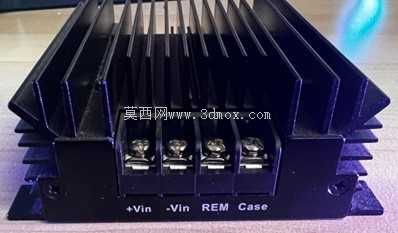

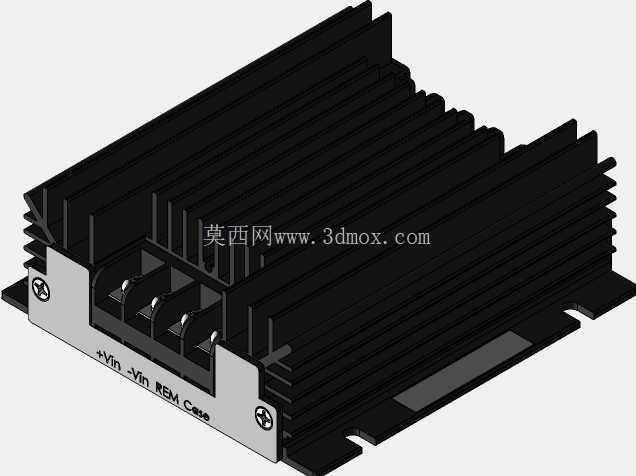

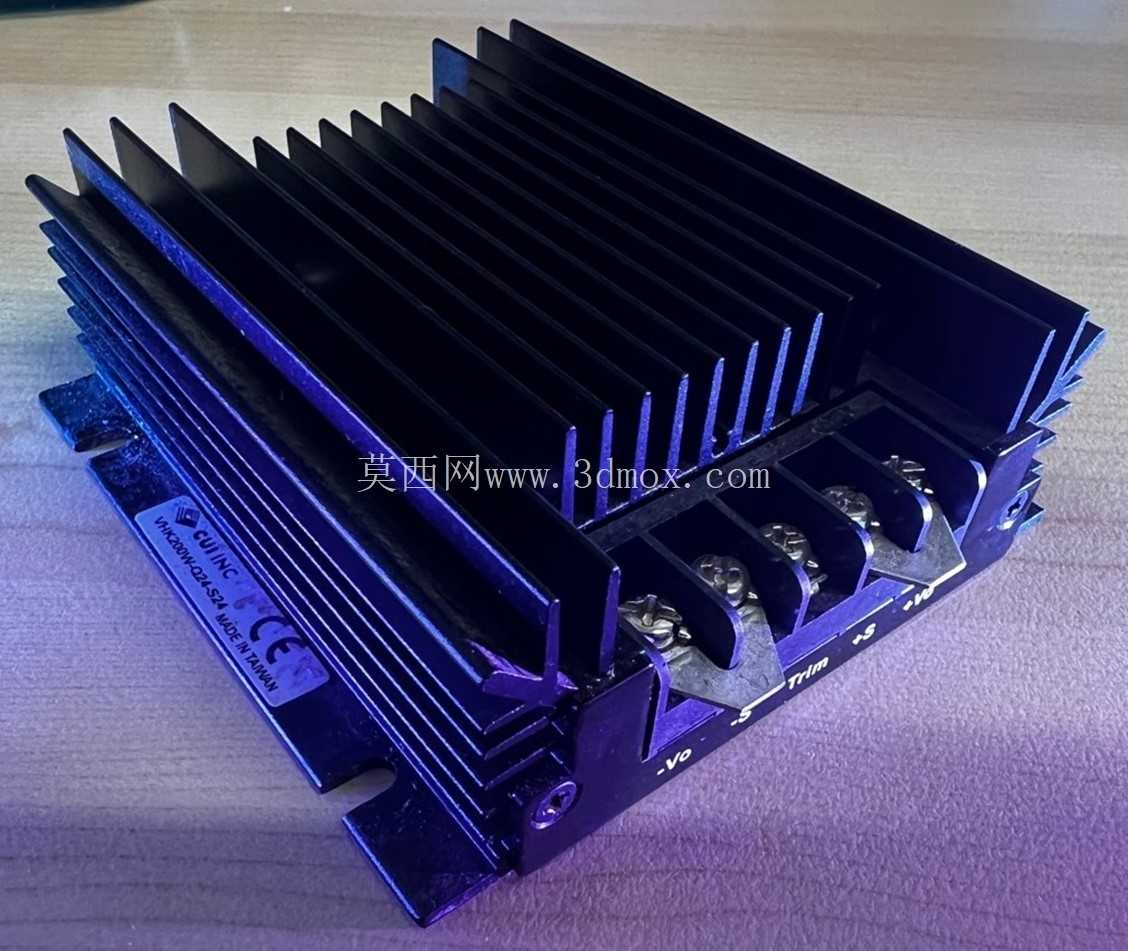

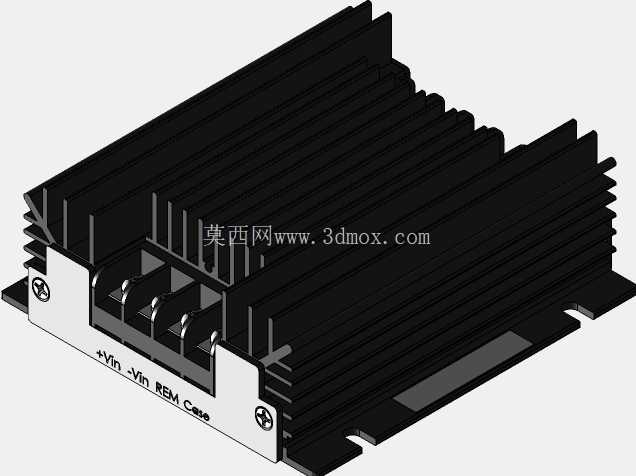

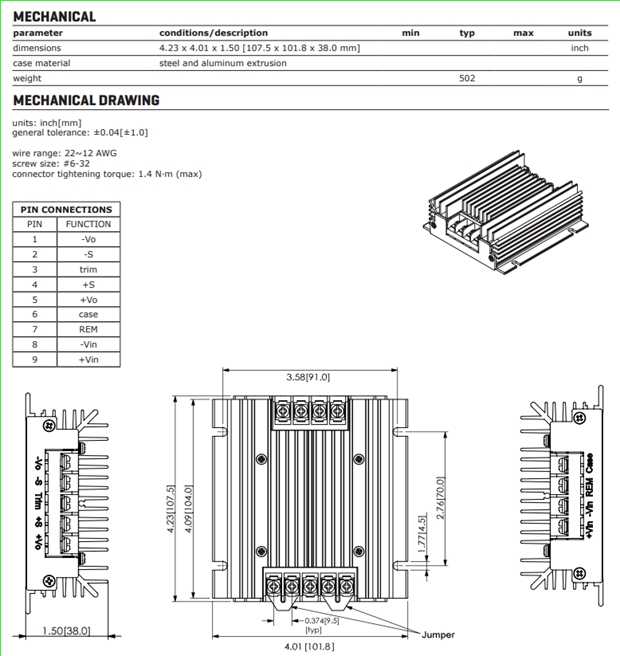

　　模块底部预留了两个带安装孔的固定支耳，支耳与散热壳体为一体加工结构，安装孔位的间距、孔径适配工业电气柜内标准DIN导轨旁的安装板固定需求，也可以直接通过螺栓固定在设备金属壳体的安装平面上，安装时不需要额外制作转接支架，能直接适配大部分工业设备的内部安装空间。接线端采用栅栏式接线端子排，端子的载流量匹配200W功率下的最大输入输出电流，端子之间设置了绝缘隔离筋，避免现场接线时线头脱落造成的极间短路，端子的螺丝采用防滑脱设计，现场接线维护时不会出现螺丝掉落丢失的问题。

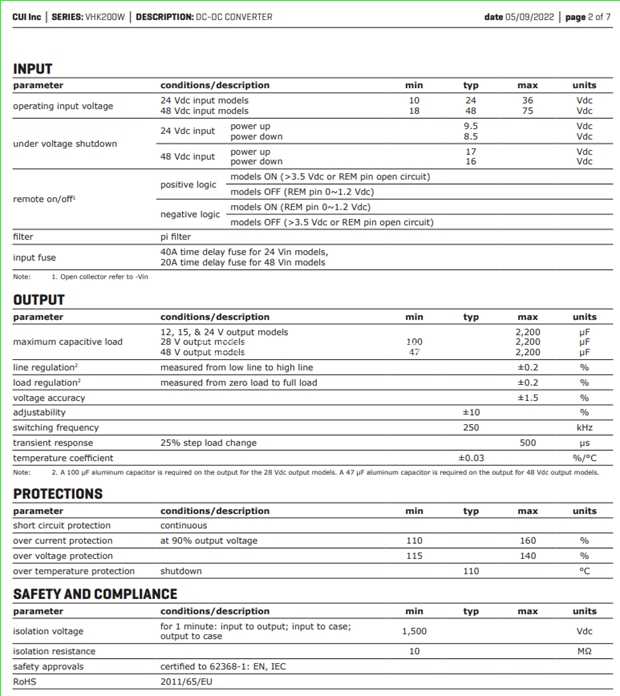

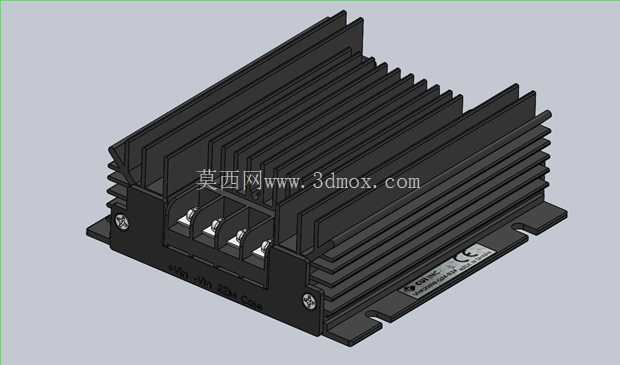

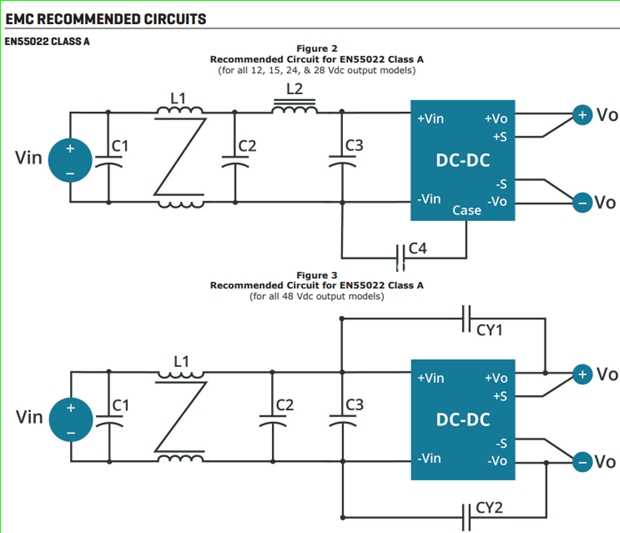

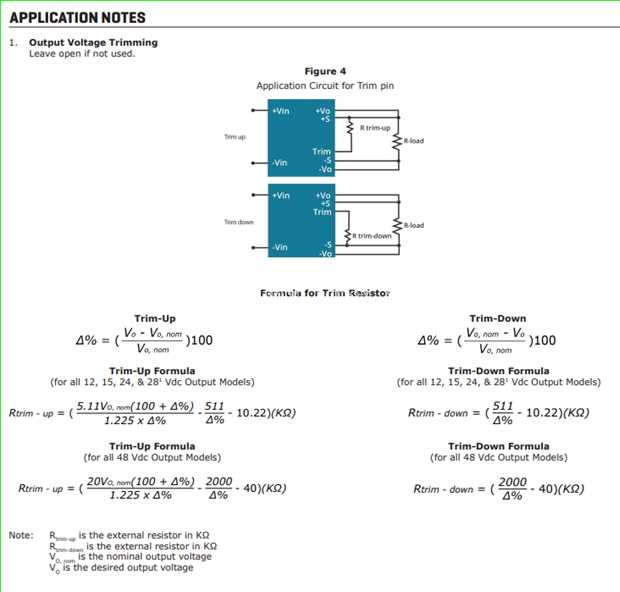

　　电气性能层面，这款模块支持宽范围直流电压输入，覆盖常见的12V、24V、36V车载及工业直流母线电压等级，输出为稳定的固定直流电压，输入输出之间设置了1500VDC等级的电气隔离，能有效切断输入侧与输出侧之间的共模干扰通路，避免负载端的敏感电气元件受到母线侧的电压尖峰、浪涌冲击。模块内部集成了过流保护、过温保护、过压保护、短路保护四重保护逻辑，当输出侧出现短路、过载，或者壳体温度超过阈值、输入输出电压超出正常工作范围时，模块会自动切断输出回路，故障排除后可自动恢复工作，不需要人工复位，能大幅降低现场运维的工作量。从三维建模的细节处理来看，散热鳍片的拔模角度、壳体上的标识刻印位置、接线端子的防呆结构、固定支耳的圆角过渡都做了精准还原，建模时充分考虑了铝型材挤压加工的工艺特性，所有结构特征都符合挤压成型的工艺要求，没有出现无法加工的倒扣、锐角结构；壳体表面的CE标识、参数刻印位置都和实际产品一致，接线端子的金属导电件、固定螺丝的细节也做了还原，整个模型的装配间隙、零件配合关系都和实物一致，可以直接用于电气柜装配干涉检查、设备布线模拟、产品宣传渲染等场景。

　　在实际选型应用中，这类模块通常安装在电气柜的内部安装板上，周边需要预留至少10mm的散热空间，避免周边器件遮挡散热鳍片的通风路径，接线时需要严格区分输入正负极、输出正负极，虽然模块内部有反接保护，但长期反接接入还是会影响模块的使用寿命；固定安装时需要在安装面与模块支耳之间加装平垫与弹垫，避免设备运行过程中的振动导致固定螺栓松动。对于结构设计工程师来说，这款模型的参考价值在于，它展示了中小功率电源模块在散热结构设计、安装方式设计、接线端防护设计上的成熟方案，鳍片式一体化散热壳体的设计思路可以直接复用在其他需要自然散热的功率电气元件上，栅栏式端子加隔离筋的接线端设计也能为其他电气接线部件的结构设计提供参考，一体成型的安装支耳设计在保证结构强度的同时，减少了额外的安装零件，降低了整机的物料成本与装配工作量。
