MulTLock凸轮式圆柱转舌锁具结构

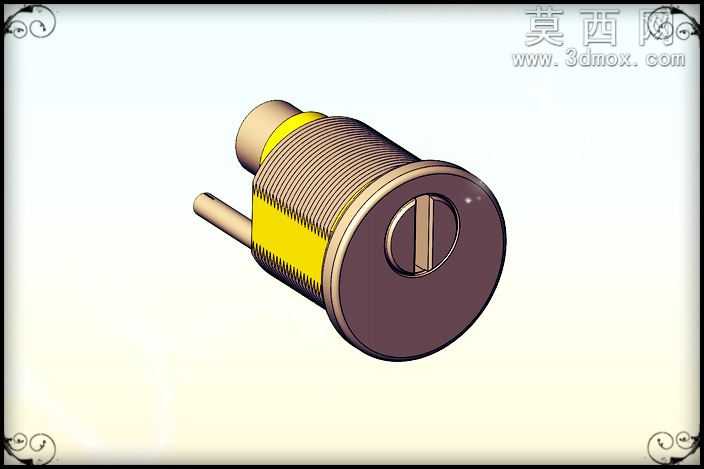

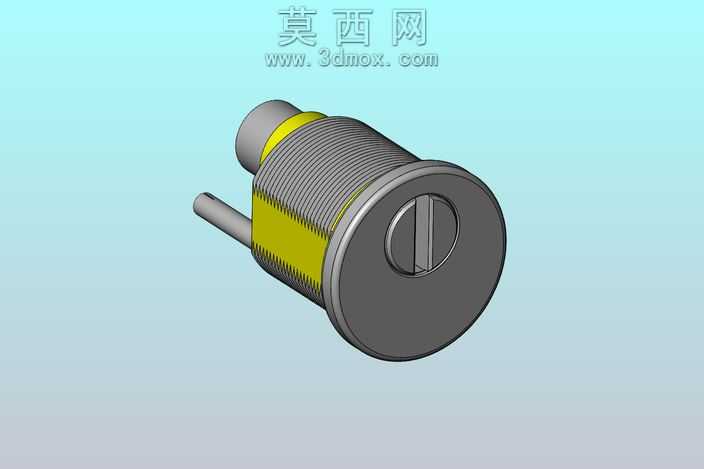

本作品为MulTLock凸轮式转舌锁的三维参数化建模成果，建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路完成整体结构搭建。首先对锁体外壳进行建模，通过旋转凸台命令生成带外螺纹的圆柱基体，外壳表面的防滑滚花纹理采用圆周阵列的线性切除特征实现，还原了金属锁壳的握持防滑结构；锁芯部分以同轴心配合嵌套于锁壳内部，钥匙插孔位置通过拉伸切除生成一字型槽口，槽口边缘做0.2mm的圆角过渡处理，避免实际生产中出现应力集中与锐边毛刺。锁体尾部的凸轮传动结构是建模核心，通过拉伸凸台生成偏心凸轮基体，与锁芯尾部采用同轴心加锁定配合，保证钥匙转动时可同步带动凸轮旋转完成锁止与解锁动作；锁体侧部伸出的锁舌采用薄壁拉伸特征制作，与凸轮轮廓添加实体接触配合，可在装配体环境下完成运动仿真，验证不同转动角度下锁舌的伸缩行程是否符合设计要求。材质渲染阶段，锁体外壳与锁芯端面赋予磨砂深灰色金属材质，调整表面粗糙度参数模拟锌合金压铸的哑光质感；锁壳中部的标识环赋予亮黄色工程塑料材质，添加轻微的反射光泽区分不同功能部件；外螺纹部分添加真实的螺纹贴图，还原金属螺纹的切削纹理细节；凸轮与锁舌部分赋予抛光不锈钢材质，提高金属反光度突出传动部件的耐磨属性。设计过程中严格遵循机械锁具的尺寸规范，锁体外径、螺纹螺距、凸轮偏心距均参考民用柜门锁的通用行业标准设定，各配合部件间预留0.1mm的装配间隙，符合实际五金零件的公差装配要求；整体模型无多余冗余特征，所有特征参数均可编辑修改，可直接用于锁具结构的方案验证、工程图导出以及3D打印手板制作，能够帮助设计人员快速理解凸轮式转舌锁的传动逻辑与装配关系，为同类型锁具的改型设计提供可复用的三维参考基础。
