锁具装配用pat转子注塑模具结构设计

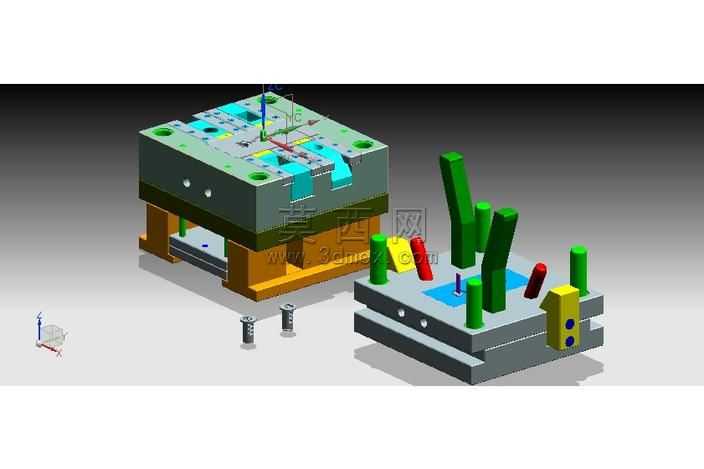

本作品为锁具装配配套的pat转子注塑成型模具三维设计，整体采用标准两板模基础结构优化而来，建模过程严格遵循注塑模具设计规范，对模架各板件、成型型腔、流道系统、顶出机构、导向定位部件均做了全参数化建模还原。从渲染呈现的效果来看，模具定模部分采用优质模具钢材质表现，表面做了精磨抛光质感处理，型腔区域精准复刻了pat转子的外形轮廓与内部卡位结构，确保注塑成型后转子尺寸精度满足锁具装配的公差要求；动模部分设置了多组斜顶与直顶组合的顶出结构，对应转子上的倒扣与深腔部位，避免顶出过程中出现塑件变形、拉伤的问题。模具的流道系统采用平衡式布局，搭配侧浇口进料，能够保证熔融塑料均匀填充型腔，减少成型件的内应力；导向部件包含导柱导套与零度精定位结构，合模时可精准对齐定动模，避免出现错模导致的塑件飞边问题。设计过程中充分考虑了锁具转子的批量生产需求，在模具上预留了冷却水路的排布空间，可通过循环温控缩短成型周期，提升生产效率；同时配套设计了模具安装定位槽、紧固螺丝孔位，完全适配标准注塑机的安装规格。模型还还原了模具开模状态的结构展示，将定模、动模、成型后的转子塑件、配套紧固螺丝分别呈现，清晰展示各部件的装配关系与工作位置，所有结构细节均经过干涉检查，不存在装配冲突问题，可直接用于模具加工参考、锁具装配结构验证以及注塑工艺调试参考，能够帮助设计人员快速理解该类小型精密五金配套塑件的模具设计逻辑，为同类型锁具配件的模具开发提供可靠的结构参考。
