锚机持链轮传动部件三维结构设计

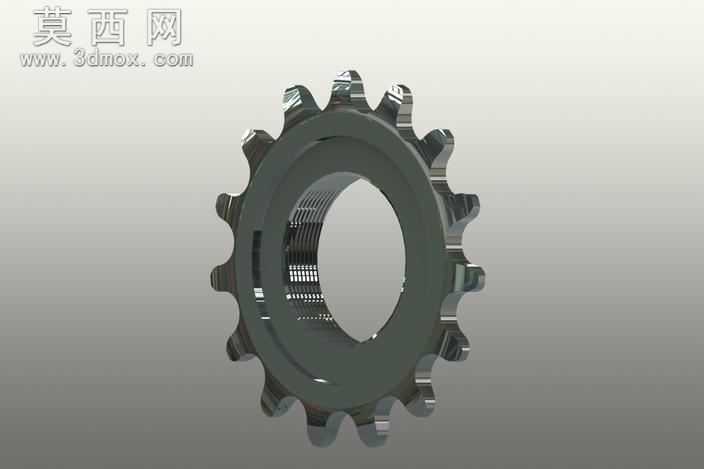

本模型为锚机配套使用的持链轮结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循锚机链轮的实际传动啮合要求，从齿形轮廓、中心安装孔、键槽定位结构到轮体辐板的每一处细节都按照工程实际尺寸进行1:1还原。建模初期先通过草图绘制链轮的分度圆、齿顶圆、齿根圆基准轮廓，结合锚机链条的节距参数推导每个轮齿的啮合曲面，采用拉伸、旋转、切除等基础特征完成轮体主体结构搭建，针对轮齿的啮合工作面做了精准的曲面修整，保证后续与锚链啮合时的接触精度，避免出现卡链、跳齿的传动故障。材质设置上，轮体主体选用合金结构钢材质参数，渲染时赋予金属镀铬的表面质感，通过环境光遮蔽、金属反射参数的调试，还原出钢制零件经机加工后的金属光泽与表面肌理，轮齿的棱边做了符合机加工工艺的微小倒角处理，既还原真实零件的工艺特征，也避免渲染时出现尖锐棱边的光影失真。结构设计上，中心通孔为链轮的安装定位孔，孔侧开设的键槽用于传递扭矩，保证链轮与传动轴的周向固定，轮体采用辐板式结构，在保证轮体整体结构强度、满足大载荷锚链传动受力要求的前提下，尽可能减轻轮体自身重量，降低传动过程中的转动惯量，提升锚机传动系统的运行稳定性。每个轮齿的齿形都经过啮合校验，齿距误差控制在工程允许的公差范围内，可直接用于锚机传动系统的虚拟装配、运动仿真验证，也可作为同类链轮产品设计的参考原型，帮助设计人员快速完成锚机传动部件的方案迭代，减少重复建模的工作量，提升机械设计的工作效率。
