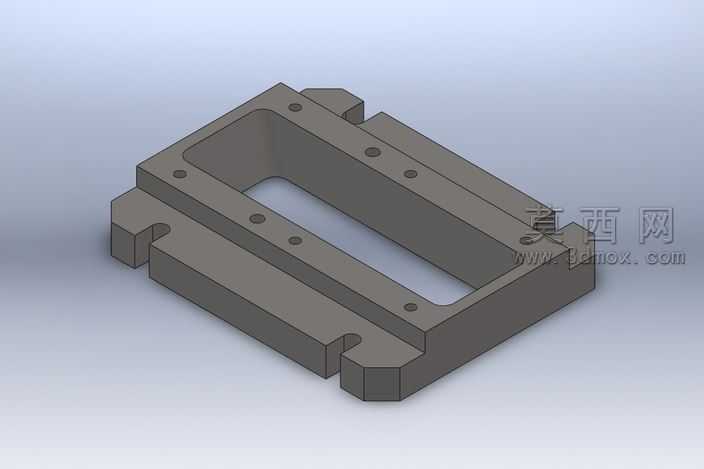

框型定位安装保持架机械构件

本构件采用三维参数化建模方式完成整体结构搭建，建模过程中优先以基准面定位的方式确定主体轮廓，先绘制闭合的外轮廓草图，通过拉伸凸台命令生成主体基座的基础实体，再针对中部的镂空区域绘制内轮廓草图，使用拉伸切除命令去除多余材料，形成框型的中空主体结构。构件两侧设计有对称的凸台定位结构，建模时通过镜像特征命令保证两侧结构的尺寸一致性，凸台上开设的定位凹槽采用切除拉伸配合圆角过渡处理，避免应力集中问题。主体表面的安装孔位采用线性阵列特征完成排布，严格保证孔位之间的中心距公差符合装配要求，所有孔口位置均添加了倒角特征，既去除加工毛刺，也便于装配时的导向导入。材质设定方面，为构件赋予了哑光金属材质，调整材质的粗糙度参数模拟铸铁构件的表面质感，渲染阶段采用环境光配合定向补光的打光方案，清晰呈现构件的棱边结构、孔位分布以及凹凸配合的细节特征，避免阴影过重遮挡结构细节。结构设计上，整体采用对称式布局，框型主体既保证了足够的结构刚性，又通过中空设计降低了构件整体重量，两侧的定位凸台可与对应安装槽实现精准卡合，表面均匀排布的安装孔可通过紧固件完成与相邻部件的固定连接，中部镂空区域可容纳对应配套部件穿过，实现对配套组件的位置保持与限位固定。建模过程中对所有棱边均添加了适配的圆角过渡，在不影响装配精度的前提下优化了构件的应力分布，避免直角位置在受力时出现应力开裂的问题，所有特征均采用全参数化驱动，后续可根据实际装配需求快速调整整体长宽尺寸、孔位间距、凸台高度等参数，无需重新绘制基础草图，大幅提升了设计迭代的效率。渲染输出时采用正交视角配合斜向观察角度，能够同时展现构件的顶面结构、侧面定位槽以及整体厚度特征，直观呈现各结构之间的位置关系与配合逻辑。
