多头蜗杆传动核心构件结构设计

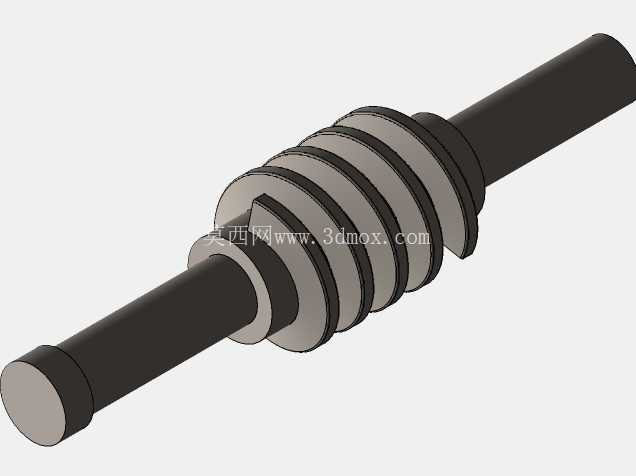

　　在交错轴传动的机械结构场景里，蜗杆是承担大减速比动力传递的核心零件，这类多头蜗杆构件常被用在小型减速箱、精密进给机构、阀门驱动装置以及轻工自动化设备的传动链路中，和匹配的蜗轮啮合时，能在较小的安装空间内实现高传动比的扭矩输出，同时具备反向自锁的特性，可避免负载端反向带动动力端出现溜车、位移偏差的问题，在起重类辅助机构、精密定位滑台的传动段应用十分普遍。从结构设计逻辑来看，这款蜗杆采用一体式轴杆结构，将啮合齿段与两端安装轴颈做了同基体加工，避免了分体式装配带来的同轴度误差，能有效降低高速运转时的径向跳动量。

　　齿段部分采用阿基米德蜗杆齿形设计，齿面的螺旋升角经过匹配计算，和对应蜗轮啮合时的重合度控制在合理区间，既保证传动过程中至少有两个齿同时参与啮合，降低单齿承受的接触应力，又不会因为升角过小导致传动效率过度损失。两端的轴颈部分做了等直径设计，适配深沟球轴承的安装尺寸，轴颈和齿段的衔接位置设计了退刀槽结构，一方面满足滚齿加工时的刀具退刀需求，另一方面也为轴承内圈的轴向定位提供了贴合面，装配时可通过轴用挡圈或者轴肩实现轴承的轴向固定，限制蜗杆运转时的轴向窜动量。从安装边界来看，这款蜗杆的总长度适配常规小型减速箱的腔体宽度，两端轴颈的直径公差按照h6级精度设计，和轴承内孔的配合属于基孔制过渡配合，装配时无需额外修配即可保证转动灵活性。

　　齿顶圆直径和齿根圆直径的尺寸经过校核，啮合时和蜗轮的中心距误差控制在IT7级精度范围内，能避免中心距偏差过大导致的齿面磨损加剧、传动噪音升高的问题。齿面的粗糙度要求控制在Ra1.6以内，加工时可通过数控旋风铣或者滚齿后抛光的工艺达到要求，降低啮合时的摩擦系数，减少长期运转的磨损量。在实际选型应用中，这类蜗杆通常搭配锡青铜材质的蜗轮使用，因为钢质蜗杆和铜质蜗轮的摩擦副具备较好的减磨特性，能在润滑脂填充的封闭腔体内长期稳定运转，日常维护仅需定期补充润滑脂即可，无需频繁拆解检修。

　　设计过程中需要重点校核蜗杆轴的刚度，因为蜗杆属于细长轴类零件，若轴径设计过小，在传递额定扭矩时会出现挠曲变形，导致齿面啮合偏载，出现局部齿面过度磨损甚至断齿的问题，这款蜗杆的轴颈直径和齿根直径的比值经过优化，在满足传动扭矩要求的前提下，尽可能控制了整体重量，同时保证轴的刚度满足额定负载下的挠度要求，运转时的最大挠度控制在允许范围内，不会影响啮合精度。另外，蜗杆的一端轴颈预留了联轴器安装的长度，可通过刚性联轴器或者梅花形弹性联轴器和驱动电机的输出轴连接，弹性联轴器的选用还能补偿电机轴和蜗杆轴之间的少量同轴度误差，降低装配时的精度要求，提升装配效率。在进给机构的应用场景中，这类蜗杆搭配蜗轮后可将电机的高速旋转运动转换为低速直线运动或者旋转分度运动，因为其反向自锁特性，当驱动电机停止供电时，负载端的作用力无法反向驱动蜗杆转动，可实现位置的即时锁定，无需额外加装制动装置，简化了整体机构的结构复杂度。在阀门驱动场景中，蜗杆蜗轮结构可将手动输入的小扭矩放大为大扭矩输出，带动阀瓣实现开闭动作，同时自锁特性可避免管道内介质压力推动阀瓣回转，保证阀门开度的稳定。
