单缸发动机配套曲柄轴结构设计

　　在小型通用内燃机、摩托车动力单元、小型工程机械动力头、农用微耕机动力总成这类应用场景里，单缸曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，整个动力输出链路的可靠性、运转平顺性、动力传递效率，都和曲轴的结构设计合理性直接挂钩。做这款曲轴的结构设计时，首先要匹配单缸机的做功特性——单缸机每完成一个工作循环只有一次做功冲程，其余冲程都要靠曲轴配重储存的动能带动活塞完成往复动作，所以平衡块的形线、质心偏移量是设计阶段最先敲定的核心参数，不能照搬多缸机的配重逻辑，要严格对应单缸活塞连杆组的往复运动质量、旋转运动质量做动平衡核算，保证额定转速区间内的一阶往复惯性力得到充分抵消，避免整机运转时出现过大的振动传递到机架或者安装基座上。

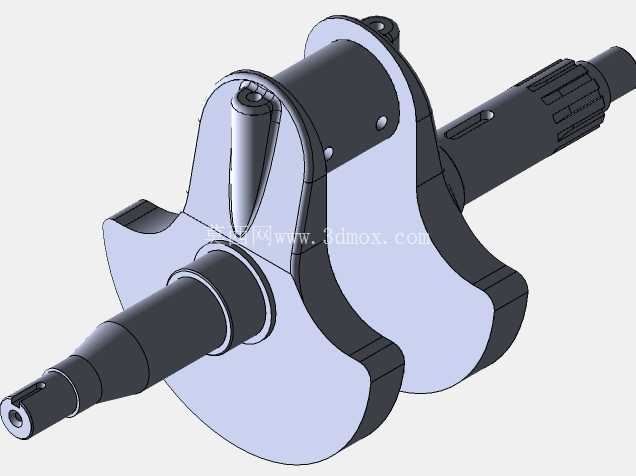

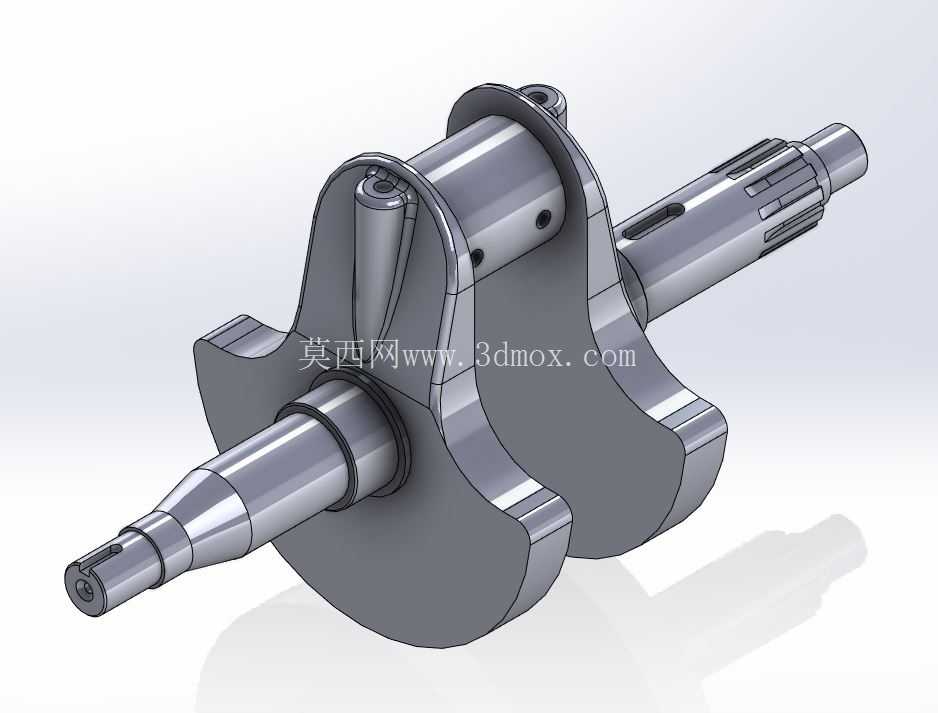

　　从结构分区来看，这款曲轴分为主轴颈、连杆轴颈、平衡配重块、两端输出轴段几个核心部分。主轴颈是整个曲轴的旋转支撑基准，对应安装在机体的主轴承座内，轴颈表面的粗糙度、圆柱度公差直接影响轴承的润滑状态和使用寿命，设计时预留了标准的轴承安装配合公差，和主流的滚动主轴承、轴瓦结构都能适配。连杆轴颈是和连杆大头端连接的部位，轴颈内部设计有贯通的润滑油道，和主轴颈的油道连通，发动机运转时压力机油可以通过油道直接输送到连杆轴承配合面，形成稳定的油膜承载，避免高负荷下出现干磨烧瓦的故障。两侧的平衡配重块采用了扇形偏心结构，轮廓形线经过反复迭代，既保证足够的配重质量抵消惯性力，又要避让曲轴箱内部的运动空间，避免运转时和缸体、连杆、正时部件发生运动干涉，配重块的边缘做了圆滑过渡处理，减少高速旋转时的空气搅动阻力，也避免应力集中导致的疲劳断裂风险。

　　两端的轴段做了差异化设计，动力输出端加工有标准的花键结构，可以直接匹配离合器、磁电机转子或者动力输出链轮，花键的参数选用通用的小模数渐开线花键，承载能力强，对中性好，适合小排量单缸机的扭矩输出需求；另一端的轴段预留了正时驱动部件、启动机构的安装位，可以适配齿轮传动正时、链条传动正时两种常见的配气驱动结构，不需要额外做结构修改就能覆盖不同机型的安装需求。安装边界上，两个主轴颈的中心距、连杆轴颈的偏心距（也就是曲轴行程）严格对应单缸机的缸径行程匹配关系，机体安装时的轴向定位台阶位置、输出端的伸出长度都做了标准化设计，和市面上主流的125cc到250cc排量区间的单缸风冷、水冷发动机安装尺寸兼容，不需要对机体做额外的镗孔、改型就能直接替换装配。

　　设计过程中还要重点考虑应力分布问题，曲轴在做功冲程会承受燃气爆发带来的冲击载荷，加上往复惯性力的交变作用，主轴颈和连杆轴颈的过渡圆角位置是应力集中的高发区，所以所有轴颈的过渡位置都采用了大圆角滚压强化的结构设计，提升曲轴的疲劳强度，对应毛坯选用锻钢材质的话，能满足高负荷工况下的长期使用需求，即使是偶尔的过载冲击也不容易出现轴颈断裂的问题。润滑油道的走向做了斜孔贯通设计，油道口位置做了倒角去毛刺处理，避免机油流动时出现节流或者杂质堆积堵塞油道，保证各个润滑点的机油压力稳定。另外平衡块的端面做了减重孔设计，在不影响配重质心和整体强度的前提下，尽可能降低曲轴自身的旋转质量，减少发动机运转时的转动惯量，提升油门响应速度，同时也能降低曲轴箱内的机油搅动损失，一定程度上提升动力输出效率。

　　实际选型匹配时，要注意这款曲轴的连杆轴颈直径、宽度要和对应的连杆大头轴承尺寸匹配，主轴颈的直径要和机体主轴承座的孔径一致，输出端花键的参数要和配套的离合器从动盘、磁电机转子的内花键参数对应，轴向定位的卡环槽位置要和机体的轴向定位结构匹配，保证装配后曲轴的轴向窜动量在标准公差范围内，既不能因为间隙过小出现运转卡滞，也不能因为间隙过大导致轴向窜动撞击轴承端面。这款曲轴的结构设计没有采用分体式的组合曲轴结构，是整体锻造加工的成型结构，整体刚性更好，装配工序更简单，适合批量生产的通用单缸动力产品使用，日常维护时只需要定期检查轴颈磨损情况、疏通润滑油道，不需要额外做配重调整，装配难度比组合式曲轴低很多，对小型动力设备的生产装配、售后维修都很友好。
