卧式管壳式热交换器结构设计方案

　　在化工、能源、暖通、食品加工等多个工业领域的流体换热工况中，管壳式热交换器是应用覆盖范围最广的换热设备类型，本次呈现的卧式双管程结构热交换器，针对中低压工况下的液-液、汽-液换热场景做了适配设计，可满足常规工业生产中冷热流体的热量传递需求，实现工艺介质的升温、降温、冷凝、蒸发等核心工艺目标。从结构设计逻辑来看，该设备采用卧式筒体布局，相较于立式结构能大幅降低安装空间的垂直高度要求，适配多数厂房的层高限制，同时卧式布置下壳程流体的流动分布更均匀，能有效减少流动死区，提升整体换热效率。

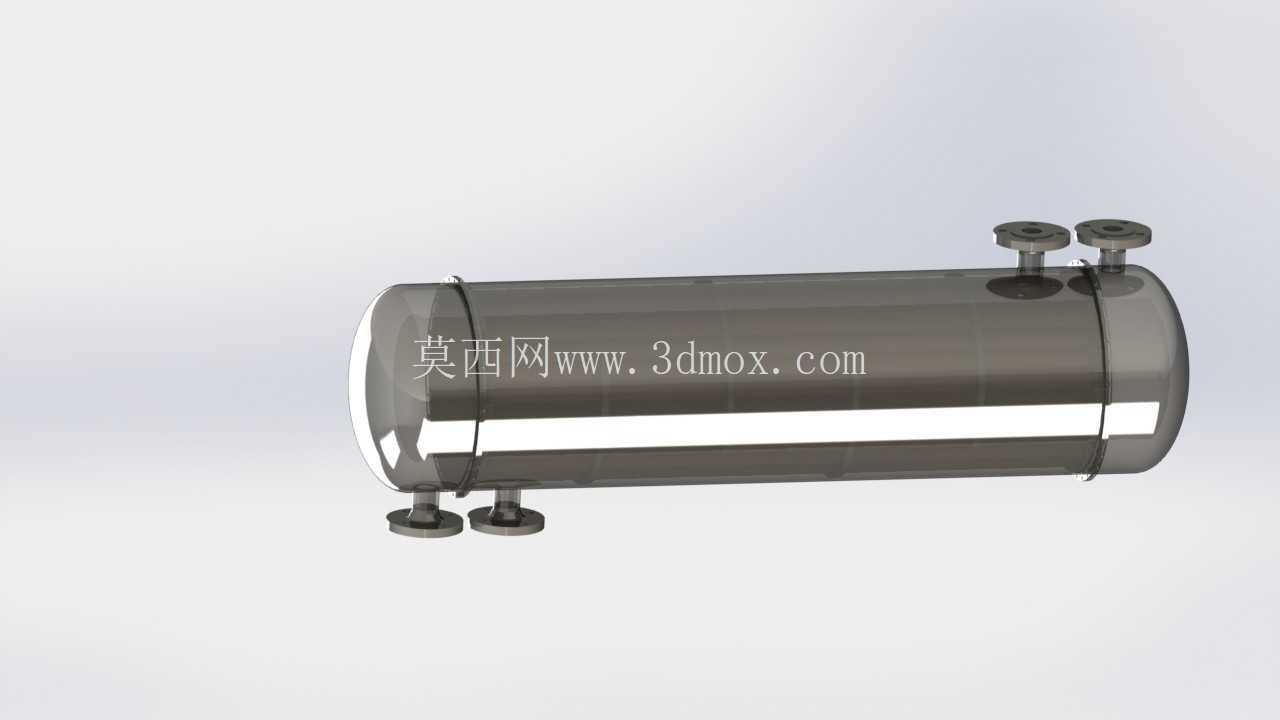

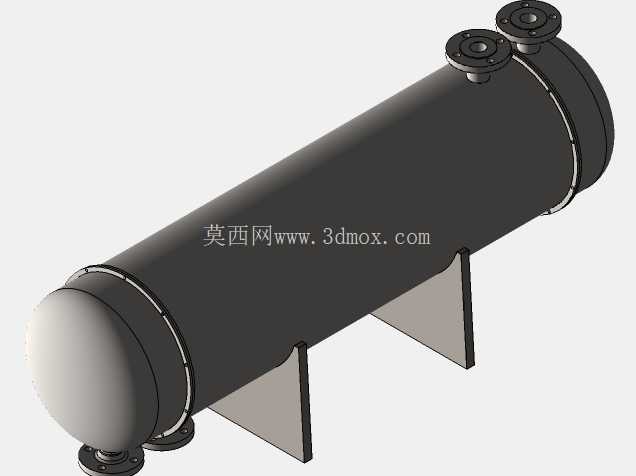

　　筒体两端采用标准椭圆形封头结构，相较于平盖封头可在同等承压条件下降低壁厚用料，同时缓解筒体端部的应力集中问题，封头与筒体采用法兰螺栓连接结构，方便后期检修时抽出管束做清理、堵漏或更换作业，无需整体切割设备壳体。设备的接口布局做了明确的功能分区，筒体顶部设置两个流体接口，分别对应壳程的流体进出口，底部设置两个同规格接口，对应管程的流体进出口，所有接口均采用标准法兰连接形式，法兰的密封面形式适配中低压工况下的常用垫片选型，可保证接口处的密封可靠性，避免流体泄漏。

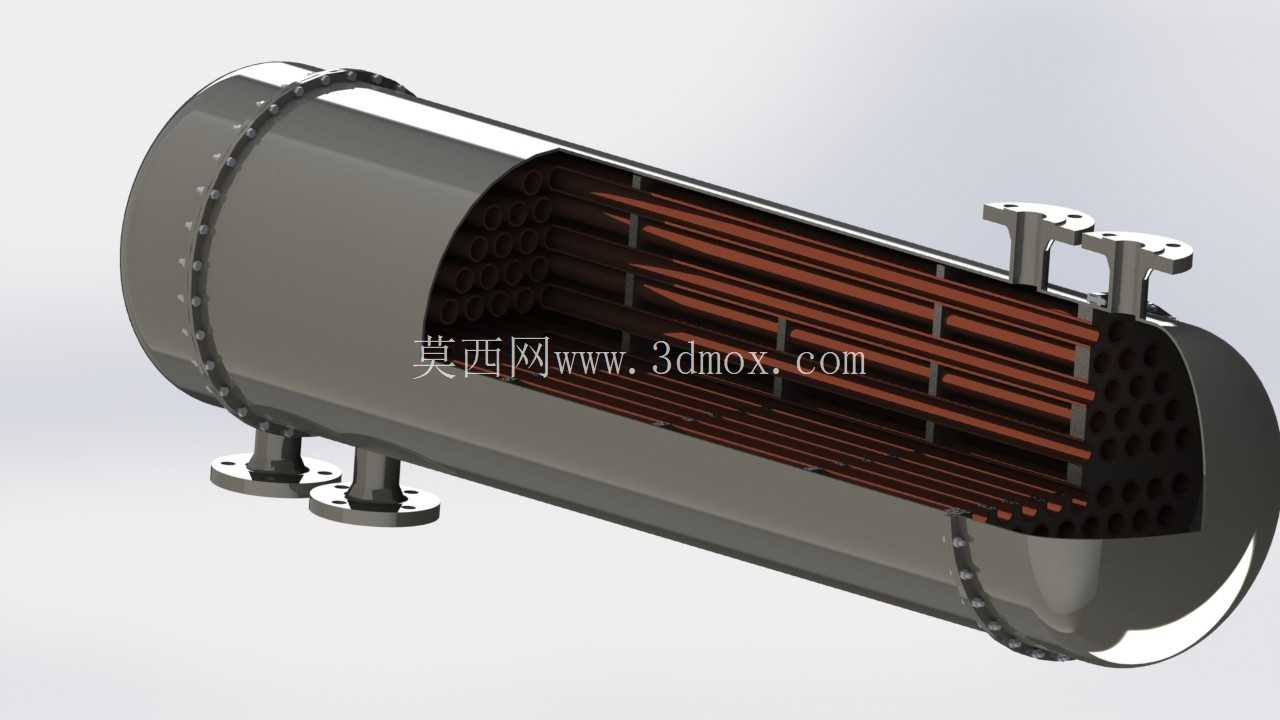

　　接口的位置设置充分考虑了管道排布的操作空间，顶部接口距离筒体端部留有足够的管道安装、阀门操作的余量，底部接口距离安装基准面的高度满足管道支吊架的安装空间要求，不会出现管道与基础干涉的问题。管束部分采用光滑换热管排布，管板与换热管的连接采用强度胀加密封焊的结构形式，可应对温度波动带来的热应力影响，避免管头处出现泄漏；折流板采用单弓形结构，按等间距布置在壳程内部，既可以对换热管起到支撑作用，避免换热管在流体冲击下产生振动，同时可以引导壳程流体呈S形流动，提升壳程流体的湍流程度，强化换热效果，折流板的缺口大小、排布间距经过流速校核，可将壳程流体的流速控制在合理区间，既避免流速过低导致换热效率不足，也防止流速过高造成换热管的冲蚀磨损。

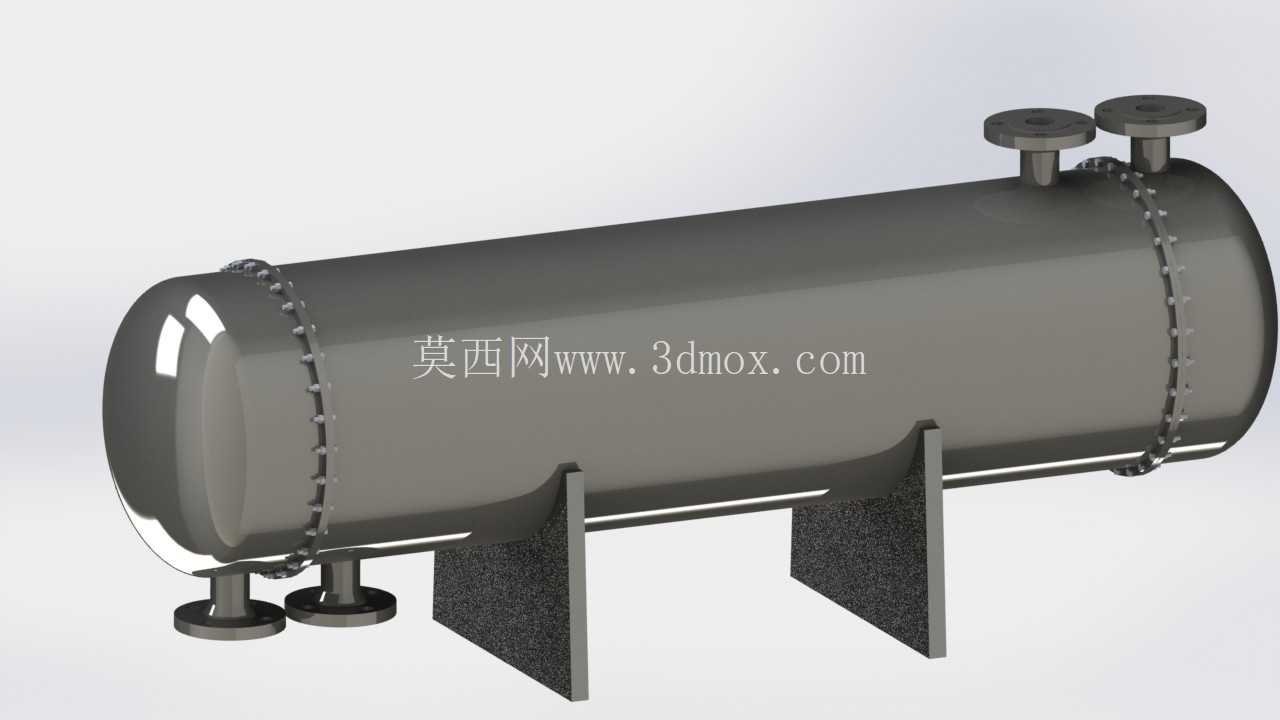

　　安装边界方面，设备底部设置两个鞍式支座，支座的间距根据筒体的长度、重量分布做了优化，其中一个支座为固定支座，另一个为滑动支座，可适配设备运行过程中因温度变化产生的热胀冷缩位移，避免设备热应力过大导致结构损坏；支座的底板预留了标准地脚螺栓孔，可直接与混凝土基础或钢结构支架连接，安装时无需额外做支座改制。在实际选型应用中，该结构的热交换器可适配循环水冷却工艺介质、蒸汽加热工艺流体、冷凝回收工艺蒸汽等多种工况，设计时可根据实际的换热负荷、流体物性参数调整换热管的长度、数量以及筒体内径，匹配不同的处理量需求；建模过程中对所有的法兰、封头、支座均采用了标准化的参数化结构，方便设计人员根据实际工况参数快速调整尺寸，生成符合项目需求的设备模型，同时模型的装配关系完全还原实际设备的装配逻辑，可直接用于设备布置的管道碰撞检查、安装模拟等工作，减少现场安装时的干涉问题。
