壳式换热结构CFD分析用基础构型

　　在化工、暖通、能源动力等涉及热量传递的工业场景中，壳式换热器是应用覆盖度极高的通用换热设备，这类设备的核心换热效率、流阻特性往往需要在方案阶段通过CFD仿真完成前置验证，避免直接开模或加工样机带来的成本浪费，本次呈现的基础壳式换热构型，正是面向CFD前置分析搭建的简化验证模型，可帮助设计人员快速完成流道走向、换热面积匹配的初步校核。

　　从实际工程用途来看，该构型还原了壳式换热器最核心的两个组成部分：承压外壳与内置盘管流道，外壳承担介质承压、流道封闭的作用，盘管则作为另一侧换热介质的流通通道，两种介质分别在壳程与管程内流动，通过管壁与壳壁完成热量传递，这类基础构型常被用于小型液冷换热回路、实验室小型换热装置、小型制冷系统的换热单元设计验证，不需要复杂的折流板、管板支撑结构，就能完成基础换热逻辑的仿真验证。

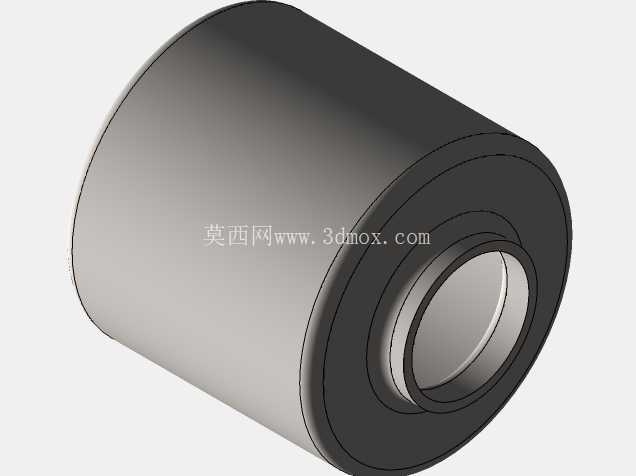

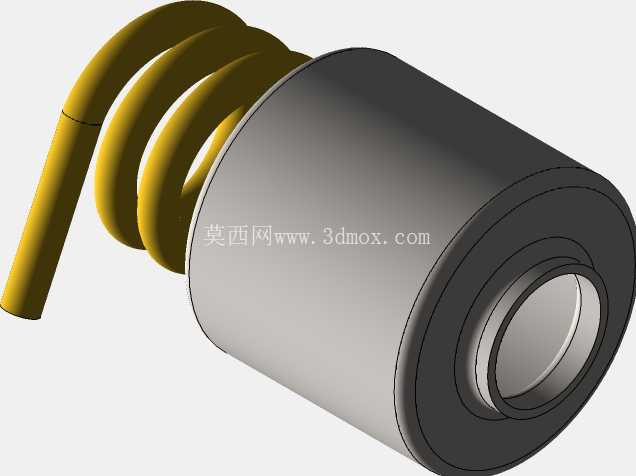

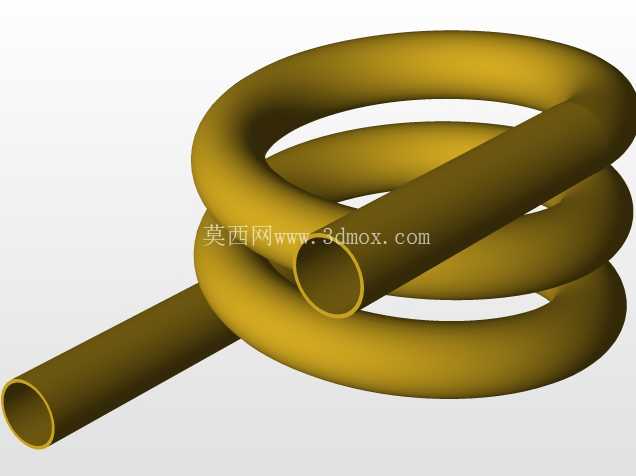

　　从功能特性上看，该构型保留了壳式换热器最核心的流道特征：外壳为一端带中心通孔的圆柱筒体，中心通孔可作为壳程介质的进出接口，外置的螺旋盘管从筒体侧方延伸而出，盘管与筒体的衔接位置做了平滑过渡处理，避免仿真过程中出现网格畸变导致的计算不收敛问题；螺旋盘管的圈数、螺距都做了标准化简化，既保证了足够的换热接触面积，又不会因为结构过于复杂导致CFD网格划分工作量陡增，适合设计初期快速迭代参数时使用。

　　设计思路上，该构型完全围绕CFD仿真的需求做了简化处理，没有添加实际产品中必备的密封结构、安装法兰、固定支架等附属结构，所有特征都做了等壁厚处理，筒体壁厚、盘管壁厚都保留了均匀一致的参数，方便仿真时直接赋予材料属性，不需要额外处理壁厚不均带来的网格质量问题；筒体端部的多层阶梯结构，是为了模拟实际产品中端盖安装的定位边界，在仿真时可以直接将该端面设置为固定约束或者壁面边界，不需要额外切割几何面来定义边界条件；盘管的进出口段做了直管延伸处理，延伸长度满足流体仿真的入口充分发展段要求，避免入口效应影响仿真结果的准确性。

　　从外形尺寸与安装边界来看，该构型的主体为圆柱结构，整体径向尺寸以筒体最大外径为边界，轴向尺寸从筒体封闭端到盘管最外端的直管段端面为总长度，安装时可依托筒体的外圆柱面做抱箍式固定，也可通过端部的阶梯结构做端面法兰连接；盘管的两个进出口为同管径圆管，接口方向与筒体轴线呈垂直布置，外接管路时不需要额外做角度调整，可直接对接标准管径的管路接头；整个构型没有突出的尖锐结构，所有转角位置都做了工艺圆角处理，既符合实际加工的工艺要求，也能避免CFD仿真中出现尖角处的应力集中或者流场奇点问题。

　　在实际工程应用中，设计人员可以在这个基础构型上快速调整参数，比如修改盘管的螺距、圈数来调整换热面积，修改筒体的内径、长度来调整壳程介质的容积，修改盘管与筒体的间隙来调整壳程介质的流速，不需要从零开始搭建几何模型，能大幅缩短前期方案验证的周期；对于刚接触换热设备设计的人员来说，这个简化构型也能帮助其快速理解壳式换热器的核心工作逻辑，理清壳程与管程的介质流动路径，避免一开始就陷入复杂结构的细节处理中。

　　需要注意的是，该构型为CFD分析专用的简化模型，不能直接用于生产加工，实际加工时需要根据承压要求、介质腐蚀特性补充对应的密封结构、支撑结构、防腐处理等设计内容，仿真得到的换热系数、流阻数据也需要结合实际工况做修正，才能用于最终的产品设计。
