甘油介质工业冷却系统集成装置

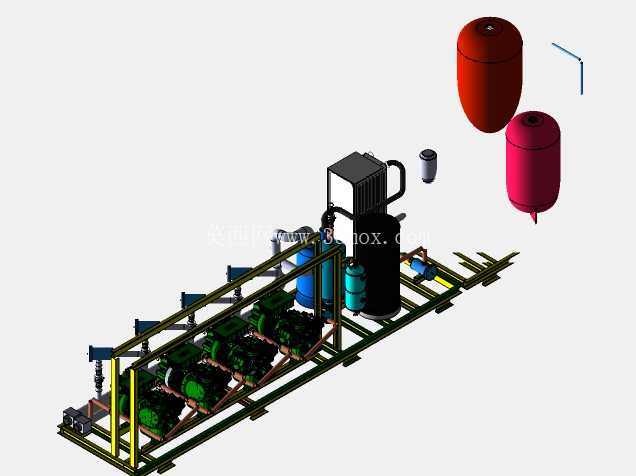

　　这套甘油冷却集成装置，主要面向需要低温载冷循环的工业生产场景，比如化工反应釜控温、精密加工主轴冷却、特种实验环境温控这类对载冷剂冰点、黏度稳定性有要求的工况，甘油作为载冷介质相比水基载冷剂，能在更低环境温度下运行不冻结，同时对管路金属件的腐蚀性更低，适合长期密闭循环使用。整套装置采用撬装集成式设计，所有功能部件都整合在统一的型钢焊接机架上，机架采用标准矩形管焊接成型，底部预留了叉车孔位与地脚安装孔，现场安装时不需要额外搭建复杂的设备基础，只需要对接工艺管路、供电线路与控制信号就能投入使用，能大幅缩短现场施工周期，也方便后期整体移位维护。从功能模块划分来看，装置包含多组并联的制冷压缩机组，压缩机组采用卧式布置在机架下层，每台压缩机都匹配了独立的气液分离器与干燥过滤器，避免多机组运行时出现冷媒分配不均、液击冲缸的问题；压缩机上方布置了套管式换热器与储液罐，其中两个立式承压储液罐分别作为甘油载冷剂的膨胀罐与储液罐，罐体采用椭圆封头焊接结构，顶部预留了排气阀接口、液位传感器安装位，底部设置排污口，日常维护时不需要拆解主循环管路就能完成排气、排污操作。

　　管路设计上，冷媒管路与甘油循环管路做了明确的分层布置，冷媒管路采用紫铜管焊接，外部包裹橡塑保温层减少冷量损耗，甘油循环管路采用无缝碳钢管，管路弯头全部采用大曲率半径冲压弯头，降低载冷剂循环时的沿程阻力；管路支架采用可调式管卡固定在机架横梁上，能抵消设备运行时的管路振动，避免长期运行出现焊缝开裂的问题。机架上层预留了风冷冷凝器的安装位，冷凝器采用翅片式结构，配套的轴流风机采用吸风式布置，能保证散热气流均匀掠过翅片表面，在环境温度40摄氏度的工况下依然能保证冷凝压力稳定在设计区间。

　　整套装置的安装边界控制在常规工业设备运输尺寸范围内，整体宽度不超过2.2米，长度不超过4.5米，高度不超过2.8米，能满足标准集装箱运输与普通工业厂房进门安装的尺寸要求，不需要额外拆解部件就能完成转运。设计过程中优先考虑了运维便利性，所有需要定期维护的部件比如过滤器滤芯、压力表、阀门操作手柄都布置在机架外侧的操作通道侧，运维人员站在地面就能完成常规的滤芯更换、阀门调节、压力检测操作，不需要攀爬设备；电气控制箱预留了远程通讯接口，能接入工厂的DCS控制系统，实现远程温度设定、运行状态监控、故障报警推送，不需要人工现场值守。

　　在载冷剂循环侧，设计了旁通管路与流量调节阀，能根据实际负载需求调节甘油循环流量，当部分生产工位不需要冷量时，可以通过旁通回路调节流量，降低循环泵的运行功耗；同时在循环管路的最低点设置了排液口，长期停机时可以排空管路内的甘油，避免低温环境下介质黏度过高影响下次启动。整套装置的结构受力经过校核，机架的承重横梁做了加厚处理，压缩机安装位置额外增加了减震橡胶垫，能将设备运行时的振动传递率控制在5%以内，避免振动传递到外接工艺管路影响前端生产设备的运行精度。
