Visaton K50 WP防水方形扬声器结构设计

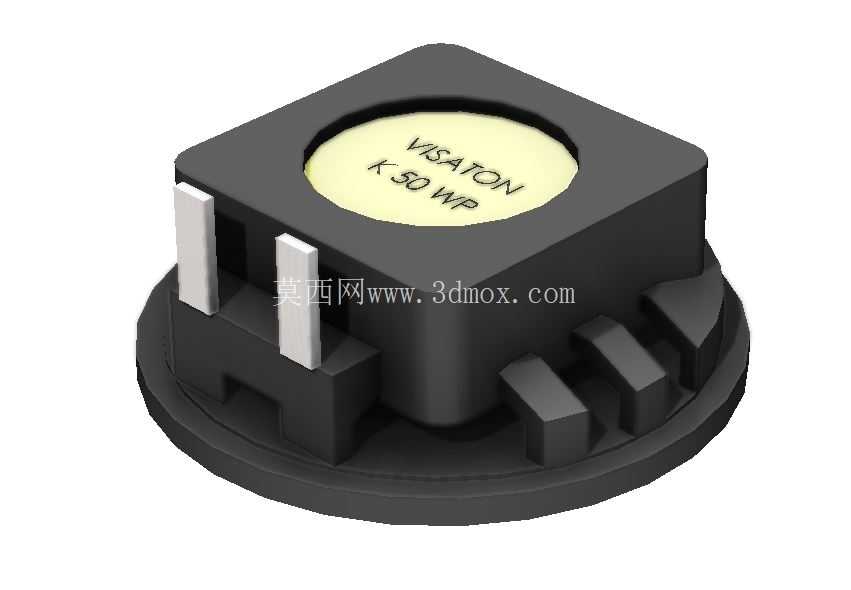

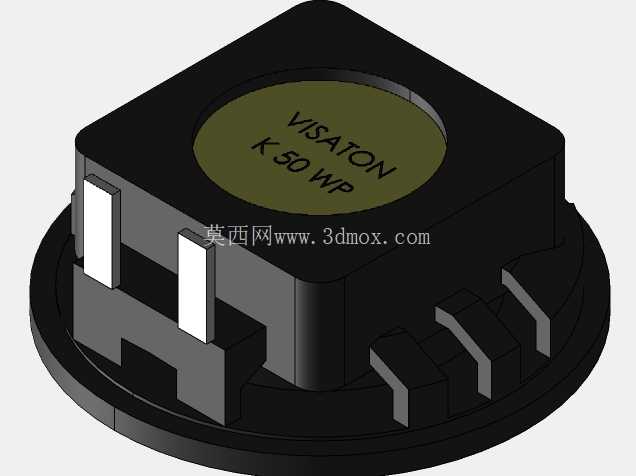

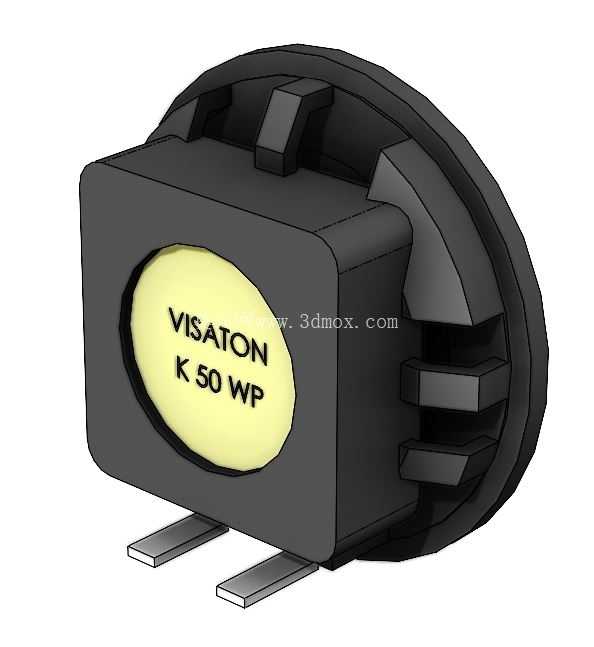

　　这款Visaton K50 WP扬声器的结构设计，首先围绕户外及潮湿工况的使用需求展开，在做整机结构排布时，这类器件常被应用在户外公共广播终端、工业设备声光报警模块、车载外置提示单元、园林景观音响这类需要直面温湿度变化、粉尘溅洒的场景，设计初期就需要把安装适配性、环境耐受性作为核心考量点。从外形结构来看，它采用方形主体加圆形振膜基座的组合构型，主体上部为方形塑壳框架，下部延伸出圆形的安装裙边，这种构型相比全圆形扬声器，在方形安装开孔的设备面板上贴合度更高，不需要额外做异形转接衬板，能有效压缩安装占用的面板空间。引脚部分采用直插式焊片设计，两个平行排布的金属接脚从塑壳侧部伸出，接脚的伸出长度、引脚间距都做了标准化适配，既可以直接波峰焊在PCB板上做板载安装，也可以搭配接插件做线束连接，适配不同的装配工艺需求，接脚根部做了加厚的塑封凸台，能避免焊接或者装配插拔时引脚受力松动，提升引脚连接的结构强度。

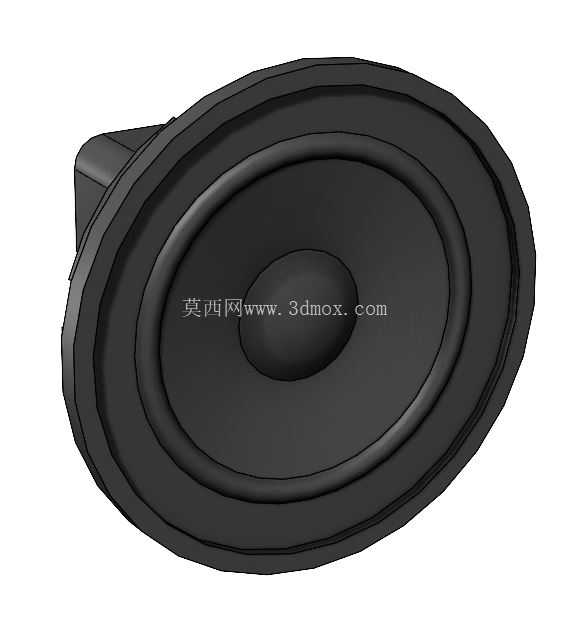

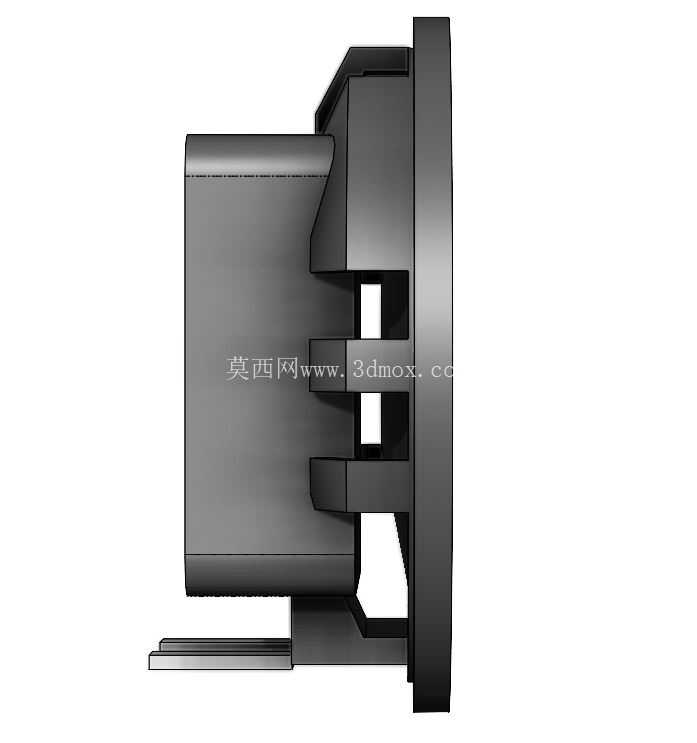

　　从功能特性的设计逻辑来看，这款扬声器的WP等级对应的防水结构，在塑壳合缝位置、振膜压合位置都做了密封结构设计，振膜采用耐潮耐候的复合材质，避免长期在高湿度环境下出现振膜变形、音质偏移的问题，方形外壳的边角做了圆弧过渡，既避免注塑成型时的应力集中问题，也能减少装配时的边角磕碰损伤。安装边界方面，下部圆形裙边的外径作为安装定位基准，裙边上预留的三个定位凸台，和面板上的对应卡槽配合时，不需要额外打胶就能实现预固定，方便生产线上的快速装配，方形主体的对角尺寸控制在50mm级别，刚好适配常规小型设备的面板开孔尺寸，安装后突出面板的高度经过优化，不会和设备内部的其他元器件产生空间干涉，在做结构堆叠时，不需要为这个扬声器预留过多的纵深空间。

　　在实际选型应用中，这类扬声器的频响范围适配人声提示音、报警音效的重放需求，不需要追求全频段高保真，核心是保证在嘈杂工业环境、户外开阔环境下有足够的声压级，同时结构可靠性足够高，减少后期维护更换的成本。设计建模时，需要重点还原塑壳的拔模角度、接脚的位置公差、安装凸台的尺寸精度，这些细节直接影响后续开模后的零件装配适配性，比如接脚的位置公差如果控制不到位，波峰焊时会出现虚焊、偏位的问题，安装凸台的尺寸如果偏差过大，装配时会出现面板卡接不紧、扬声器松动晃动的情况。另外，塑壳背部的散热筋结构，除了增强壳体结构强度，也能在扬声器长时间大功率工作时，辅助散发音圈产生的热量，避免音圈过热烧毁，提升器件的连续工作寿命。在做整机结构校验时，还要考虑扬声器发声时的微振动影响，安装位置周边不要布置对振动敏感的精密传感器类器件，或者在安装接触面加薄橡胶减震垫，隔绝振动传递，避免影响其他器件的工作精度。
