十字底座落地式电风扇三维结构设计

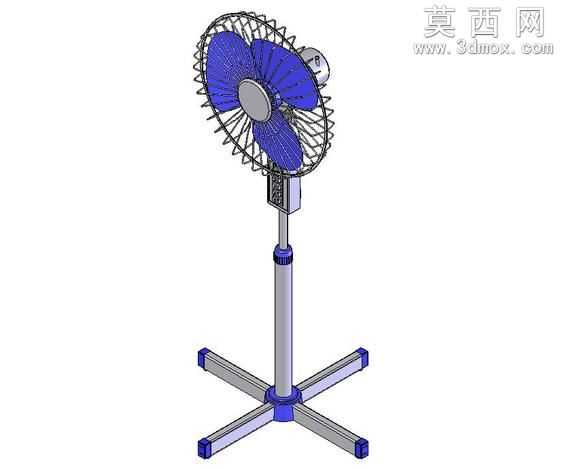

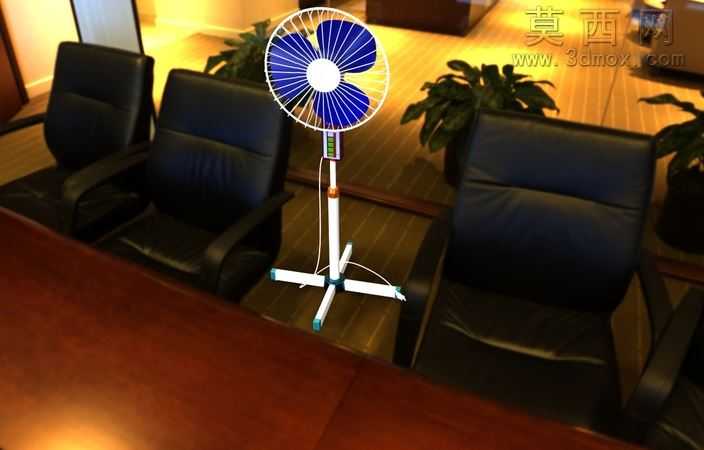

本作品为落地式电风扇的三维参数化模型，采用SolidWorks完成全结构建模，整体遵循家用落地扇的真实尺寸比例进行设计，完整还原了落地扇从底座到机头的全部功能结构。建模过程中首先完成十字形支撑底座的搭建，四根支脚采用等长对称布局，支脚末端设置防滑脚垫结构，支脚与中心立柱连接位置做了加强筋过渡处理，保证底座支撑的稳定性，避免风扇运行过程中出现晃动侧翻问题。立柱部分采用分段式伸缩结构设计，分为固定底柱与升降调节柱两段，中间设置锁紧调节结构，可实现风扇高度的灵活调整，适配不同场景的送风高度需求，立柱表面做了哑光金属质感的材质处理，还原真实金属立杆的视觉效果。机头部分为模型的核心结构，包含后网罩、扇叶、前网罩、电机外壳、控制盒五大组成部分：扇叶采用三片式弧形曲面设计，建模时通过曲面放样命令生成符合空气动力学的叶片弧度，保证送风效率的同时降低运行噪音；前后网罩采用密集放射状筋条结构，通过圆周阵列命令快速生成均匀分布的防护筋，既保证防护安全性，又不会阻挡送风气流；电机外壳做了圆弧过渡造型，还原真实电机的圆润外观；控制盒设置在机头与立柱连接位置，表面预留按键与显示区域的结构位，还原真实风扇的操作区域布局。材质渲染阶段，扇叶采用深蓝色哑光塑料材质，网罩采用亮面金属镀铬材质，底座支脚采用银灰色金属搭配蓝色塑料端盖，控制盒与电机外壳采用浅灰色哑光塑料材质，不同材质的区分让模型层次清晰，视觉效果贴近真实家用落地扇的外观质感。整体模型各部件装配关系准确，连接位置的卡扣、螺丝位等细节都做了还原，可直接用于结构演示、产品设计参考等场景，建模过程中所有特征均保留参数化属性，可根据需求调整扇叶尺寸、立柱高度、底座跨度等参数，适配不同规格的落地扇设计需求。
