V型六缸动力装置结构三维建模

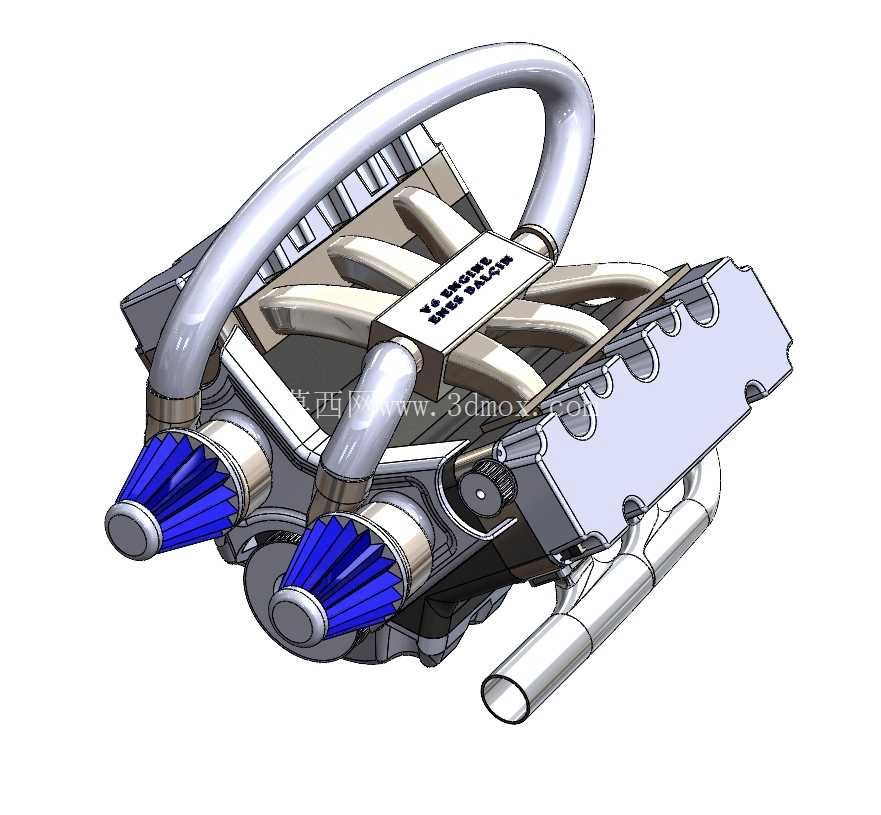

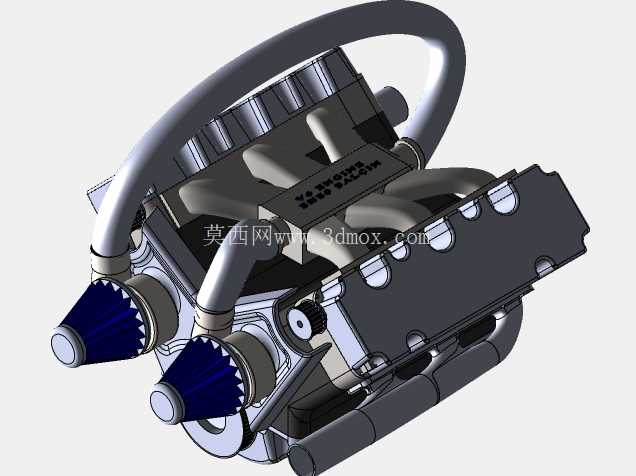

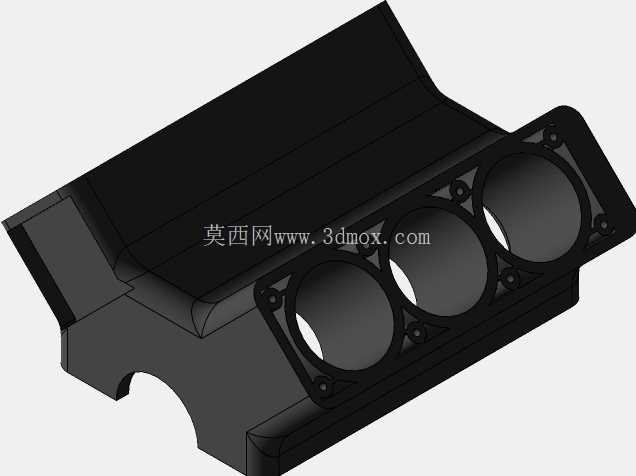

　　在乘用车辆、小型工程机械以及高性能摩托艇的动力匹配场景中，V型六缸结构的动力装置始终占据着不可替代的位置，相比直列六缸布局，其轴向长度更短，曲轴受力更均匀，运转时的一阶、二阶振动能通过V型夹角的结构设计实现自平衡，不需要额外加装平衡轴来抵消振动，这一特性让它在对机舱空间利用率、运转平顺性有较高要求的动力选型中备受青睐。本次建模完整还原了V6动力装置的核心结构，从缸体的V型夹角布局来看，两侧缸体呈60度夹角对称分布，这个角度是V6结构经过多年工程验证的最优夹角，既能够保证点火间隔角均匀为120度，让动力输出的连续性达到最佳状态，又能控制整体宽度不会过大，避免在横置动力布局的车型中挤占转向机构、悬挂塔顶的安装空间。

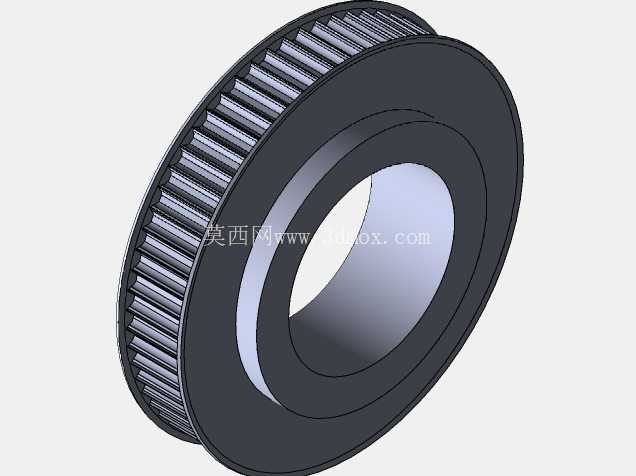

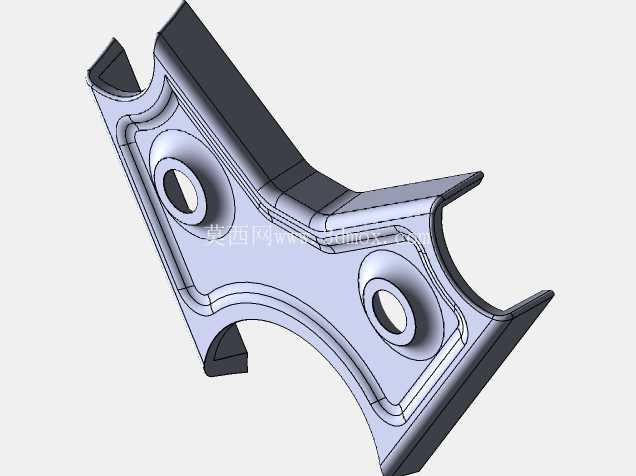

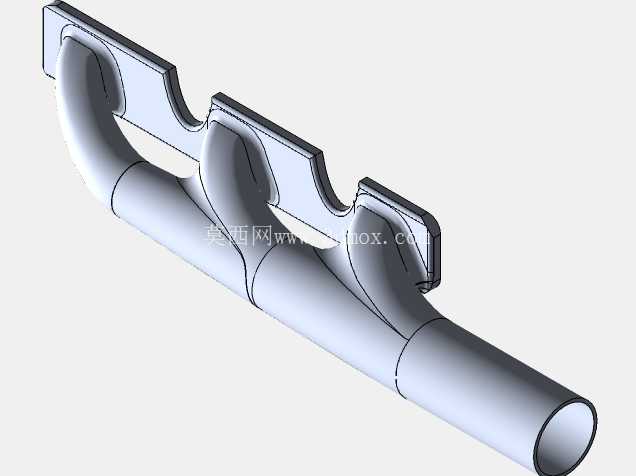

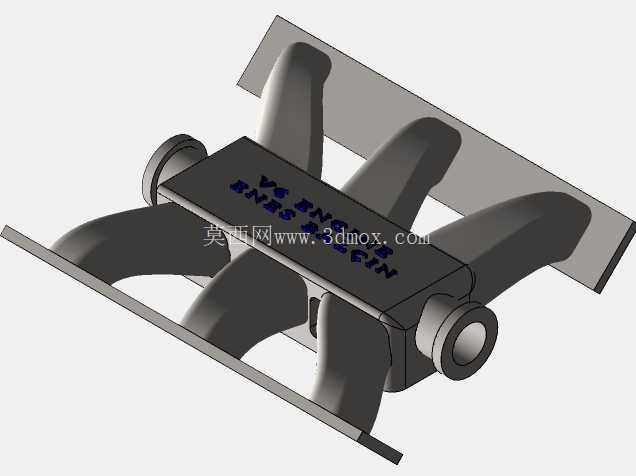

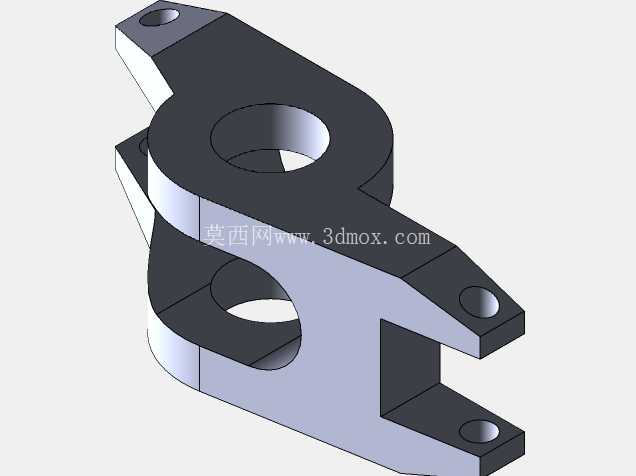

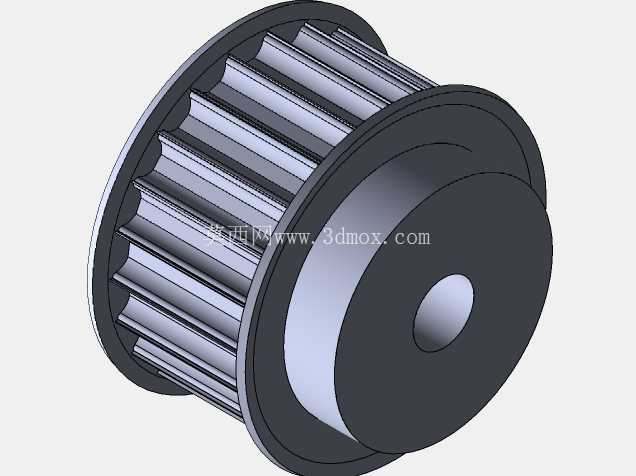

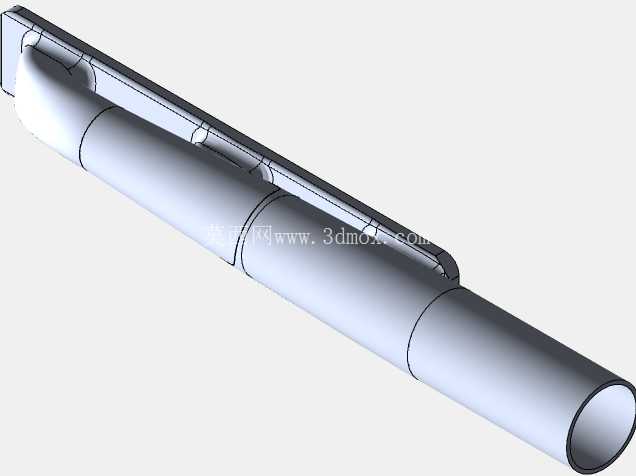

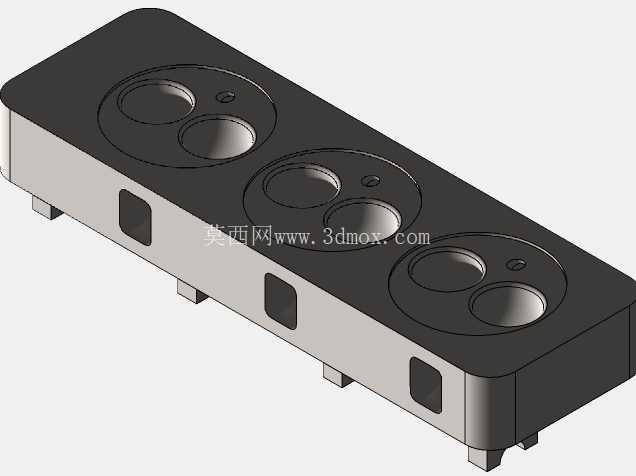

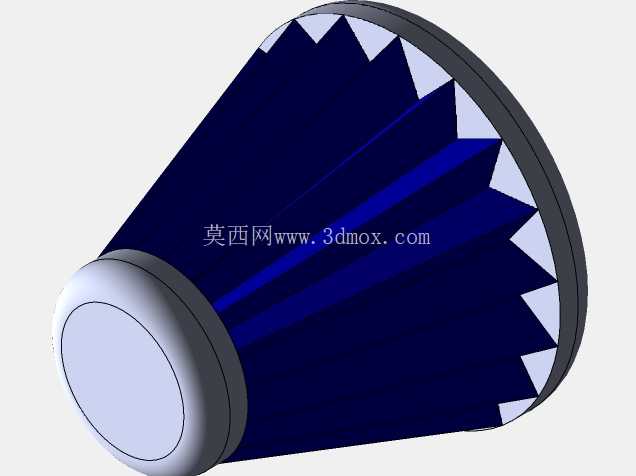

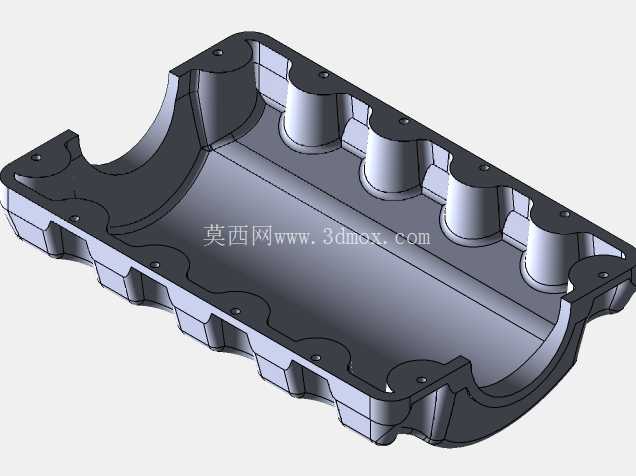

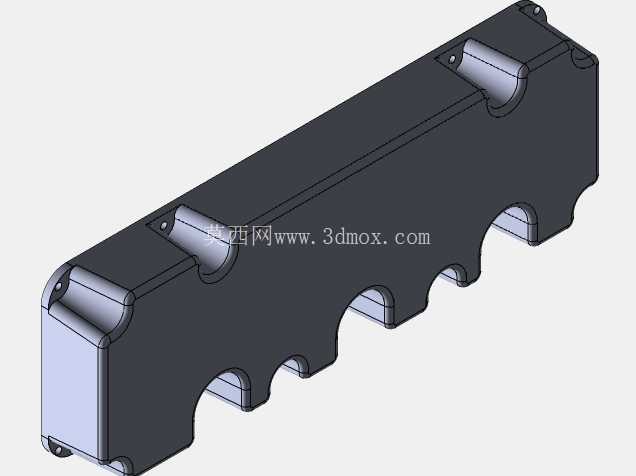

　　建模过程中对进气歧管的走向做了完整还原，两侧进气道采用对称式等长设计，每一个进气歧管的长度、弯折曲率都经过匹配，保证各缸的进气充量效率差控制在2%以内，避免出现各缸动力输出不均的问题，进气歧管上方的标识区域也做了细节刻画，还原了实机的部件标识位结构。排气侧的管路布局同样遵循实车的布置逻辑，两侧排气头段从缸盖排气口引出后，顺着V型夹角的外侧向下延伸，管路的弯折半径都满足排气背压的设计要求，不会出现过小弯折导致排气不畅、动力损失的问题。前端的附件驱动结构也做了完整呈现，两个锥形的驱动轮对应前端的附件传动系统，能够驱动水泵、发电机、空调压缩机等外围附件，轮系的张紧结构、安装位都预留了足够的空间，方便后续做附件系统的匹配设计。油底壳位于缸体下方最低位置，建模时预留了合理的储油容积，同时考虑了车辆倾斜工况下的机油抽吸可靠性，油底壳的外形做了避让设计，不会与前副车架、转向横拉杆发生运动干涉。从安装边界来看，整个动力装置的悬置安装位分布在缸体两侧的加强筋位置，三个悬置点呈三角形分布，能够有效隔绝动力运转时的振动传递到车架，建模时所有安装孔的位置、孔径都参考量产机型的参数设置，悬置支架的安装面平面度要求在建模时做了基准标注，方便后续出工程图时直接标注形位公差。

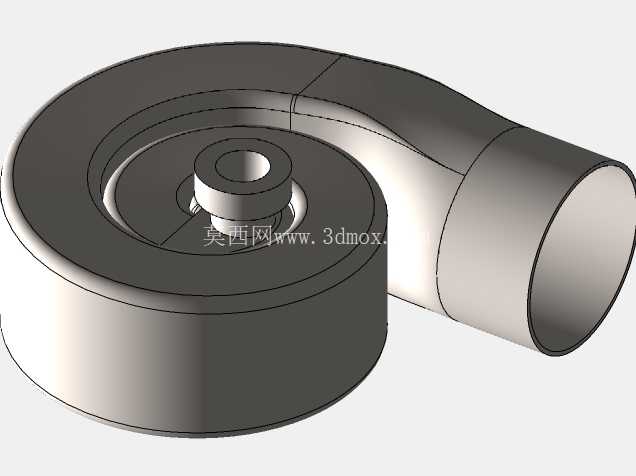

　　在实际的工程应用中，这类V6动力装置的三维模型常被用于整车动力总成的匹配校核，设计师可以将模型导入整车装配环境中，核对动力总成与机舱内周边部件的间隙，比如与防火墙的间隙、与散热器的间隙、与转向助力泵的间隙，保证在整车极限颠簸、动力总成悬置产生最大位移时，不会出现部件磕碰的问题。同时在做改装动力匹配时，这类完整的结构模型也能帮助改装工程师提前规划进排气管路的走位、涡轮增压器的安装位置，不需要反复拆解实车测量尺寸，大幅缩短改装方案的验证周期。建模时对缸体的壁厚、加强筋的布置都做了符合工程实际的还原，缸体侧壁的加强筋沿着曲轴受力方向分布，能够在保证缸体整体刚度的前提下尽可能降低铸件重量，避免不必要的材料浪费。

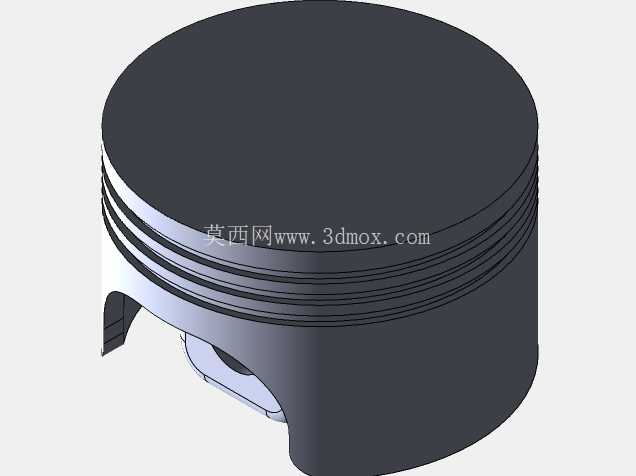

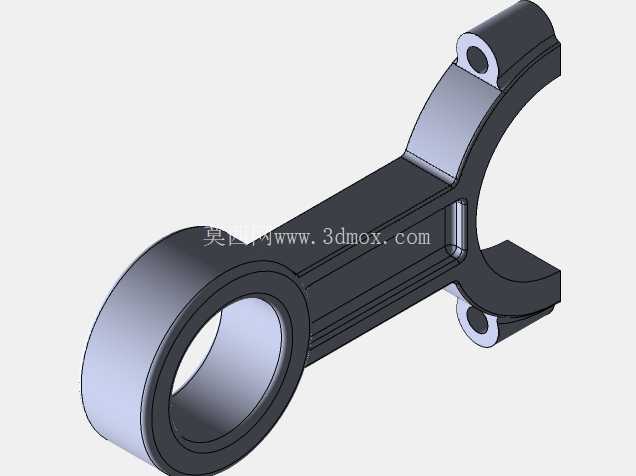

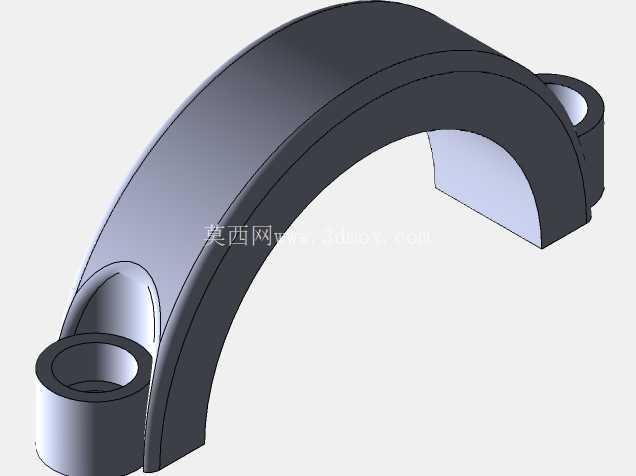

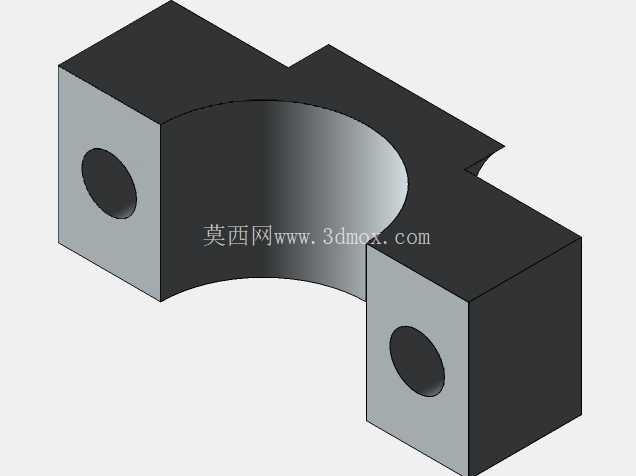

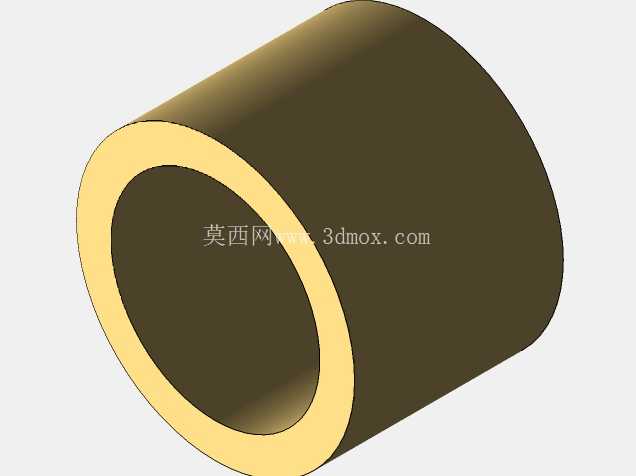

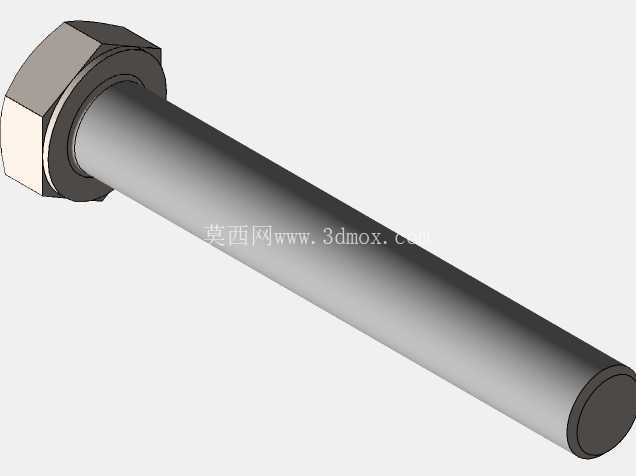

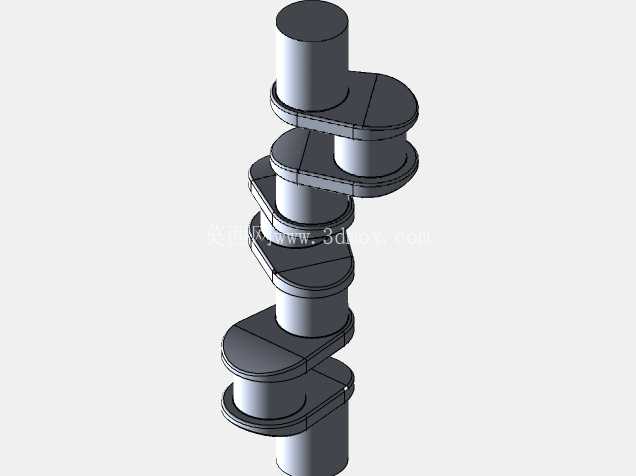

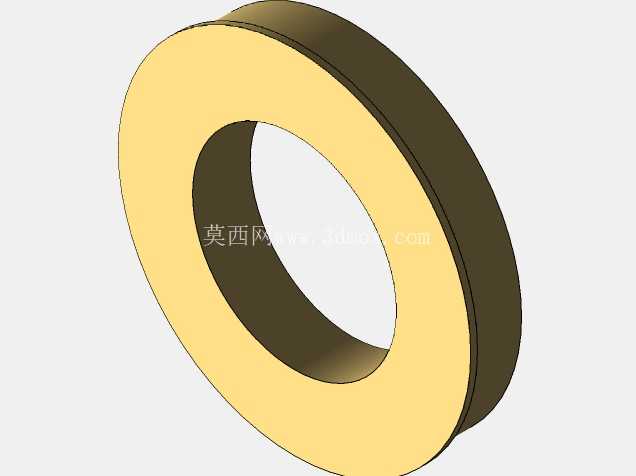

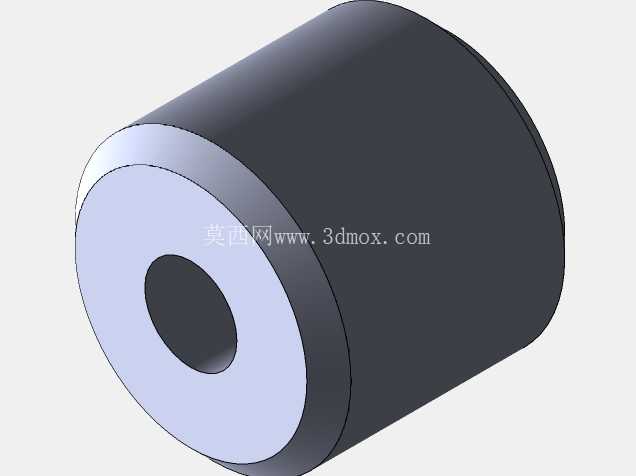

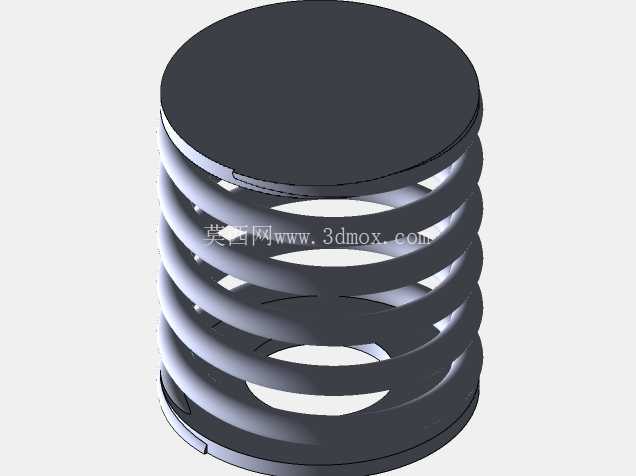

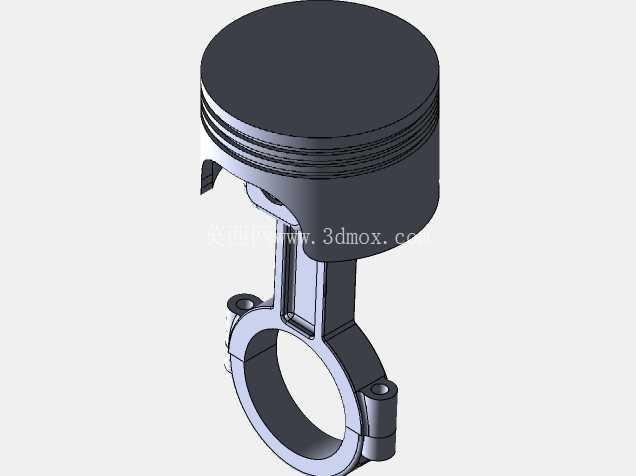

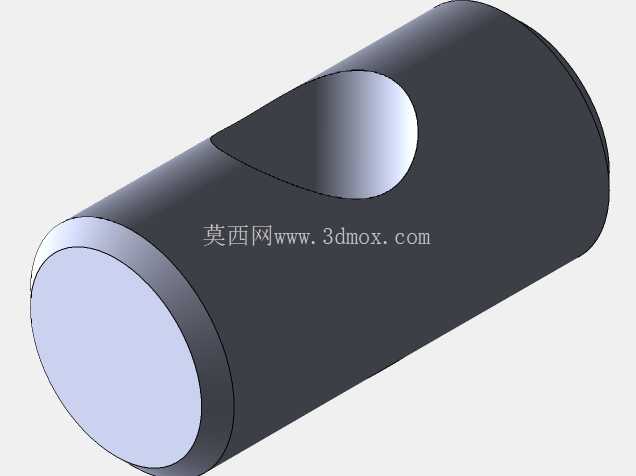

　　曲轴的支撑结构采用全支承设计，每个曲柄臂两侧都有主轴承座支撑，能够承受高转速运转时的曲柄连杆机构惯性力，主轴承盖的安装螺栓位置、螺栓规格对应的安装凸台都做了细节刻画，还原了实机的装配结构。连杆的长度、活塞的行程比例也符合量产V6机型的参数，压缩比对应的燃烧室容积在建模时做了预留，方便后续做热力学仿真时直接提取容积参数。整个模型的所有配合面都做了贴合处理，不存在面重叠、缝隙过大的问题，能够直接用于生成爆炸图、装配工艺示意，也可以导入仿真软件做模态分析、强度校核，不需要再做大量的几何清理工作。对于刚接触动力总成设计的工程师来说，这类完整的结构模型也能帮助快速理解V6动力装置的布置逻辑，理清各系统之间的装配关系，比单纯看二维图纸的理解效率高出很多。在做教学演示、动力结构科普时，该模型也可以直接用于生成剖切动画，展示内部曲柄连杆机构的运转过程、进排气门的开闭时序，让抽象的工作原理变得直观可感。
