6.1升DOHC48气门V12动力装置结构

　　这款V型12缸动力装置，采用60度夹角的V型缸体布局，是大排量高功率动力输出场景的典型结构方案，常见于高端乘用车、大型特种作业车辆、固定动力机组以及高性能船舶动力配套场景中，能够在低转速区间输出充沛扭矩，高转速区间维持稳定的功率输出，适配对动力平顺性、持续输出能力有极高要求的使用场景。从结构设计来看，该动力装置采用双顶置凸轮轴配气结构，单缸布置4只气门，合计48只气门的配气方案，能够在进排气冲程中最大化提升气体交换效率，降低泵气损失，相比同排量的两气门或单顶置凸轮轴结构，高转速下的充气效率可提升15%以上，同时兼顾低转速下的扭矩响应特性。

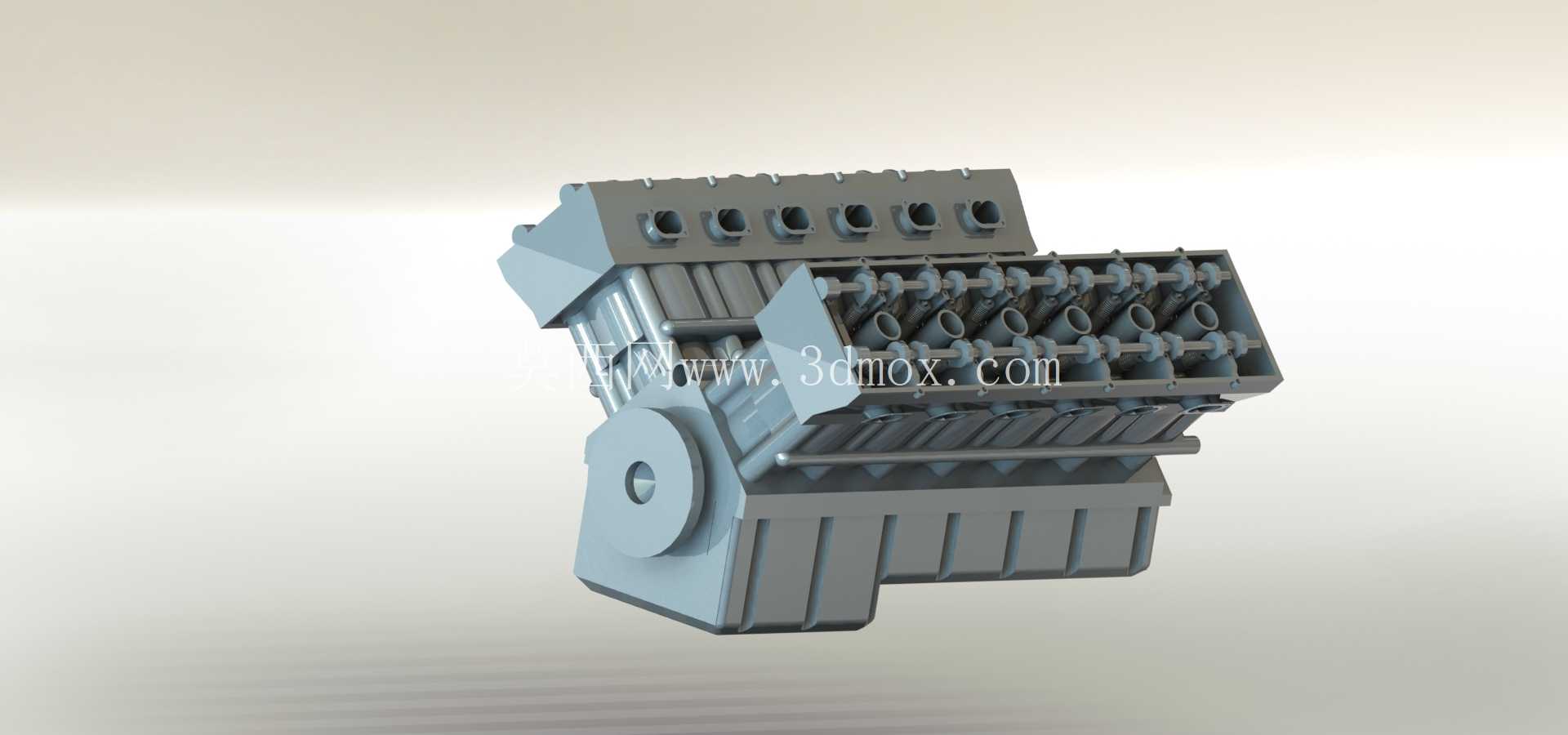

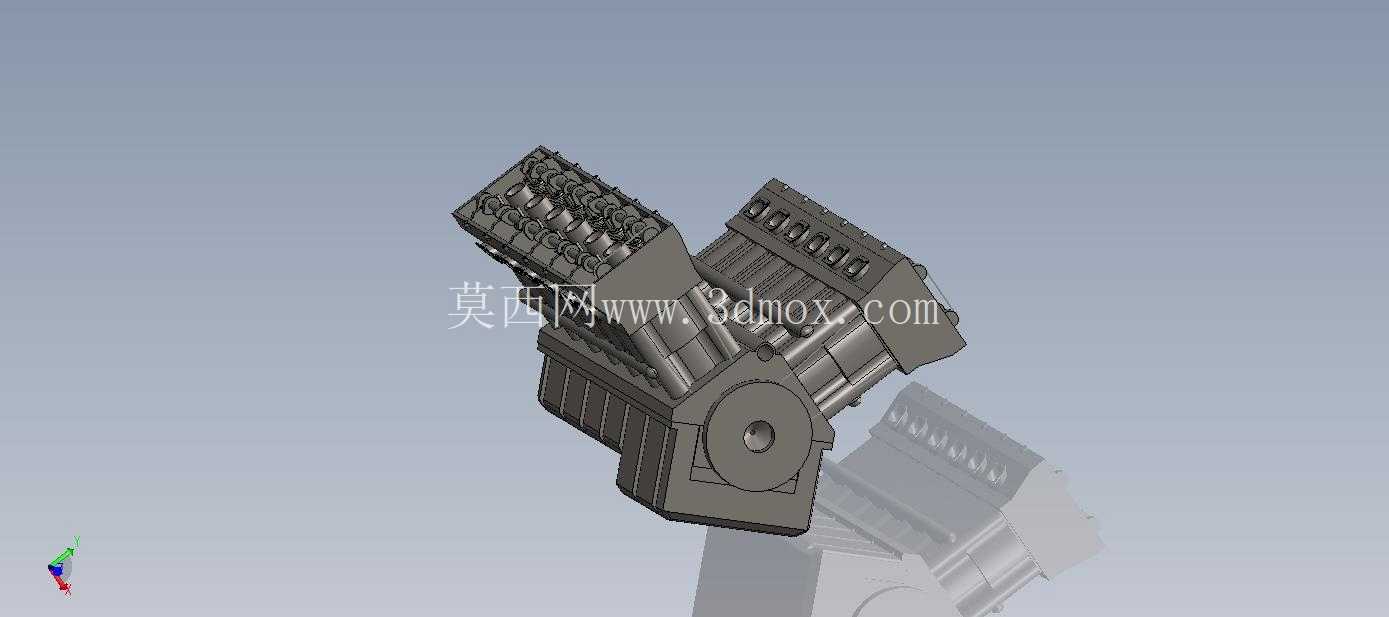

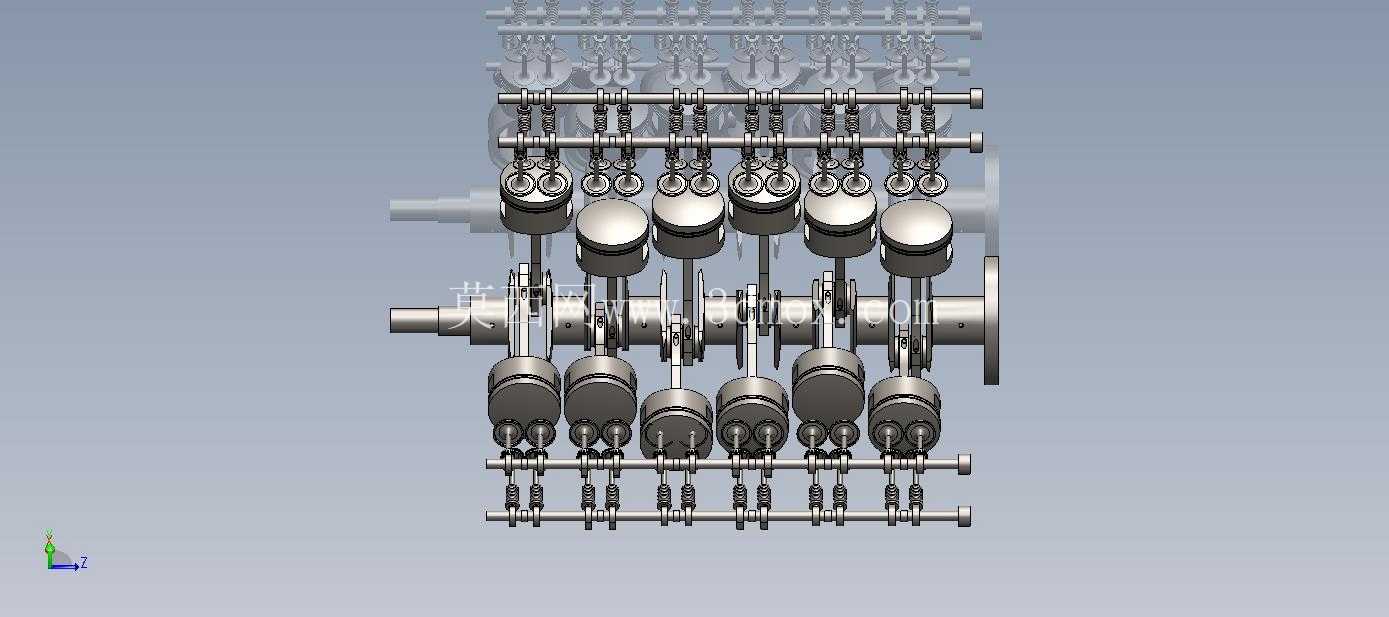

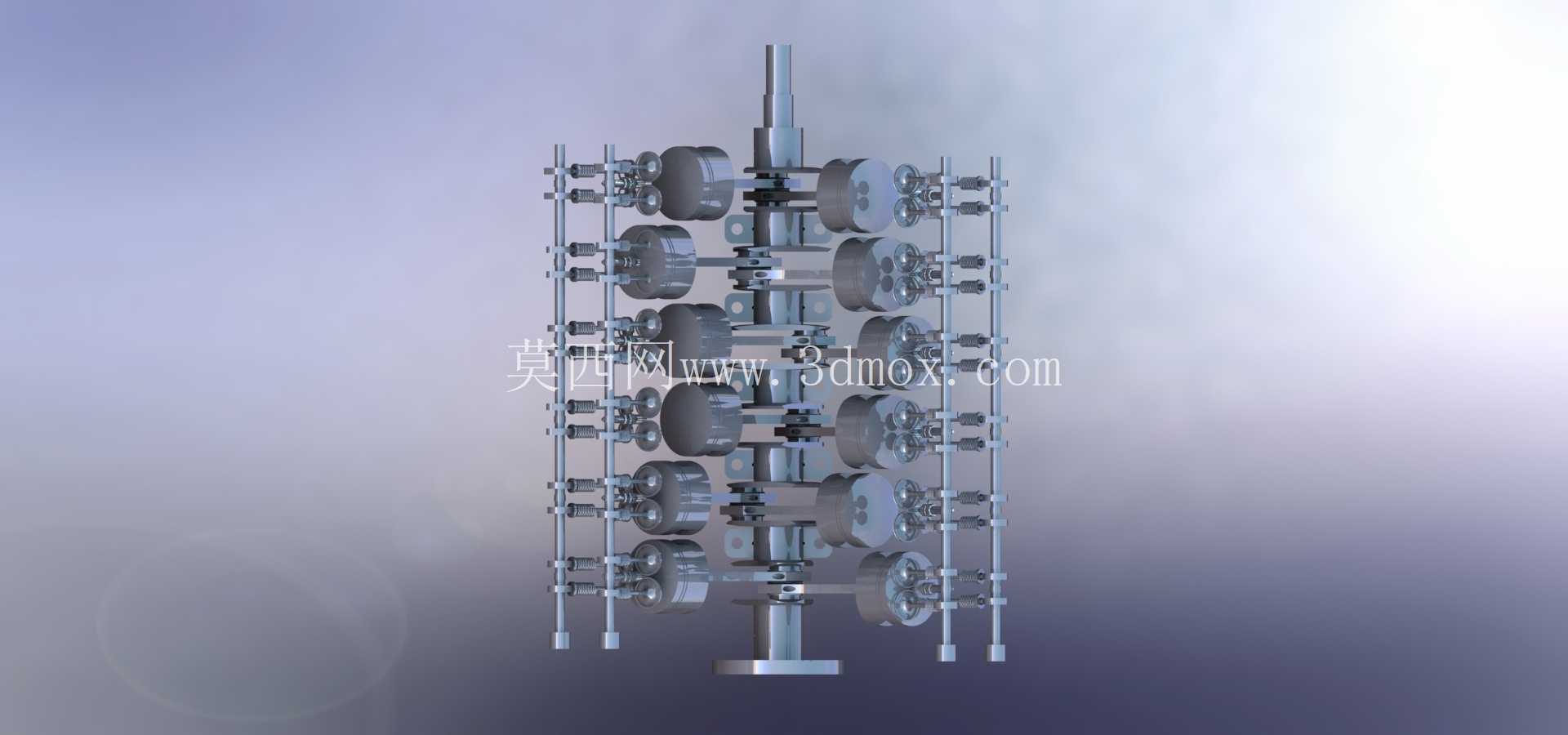

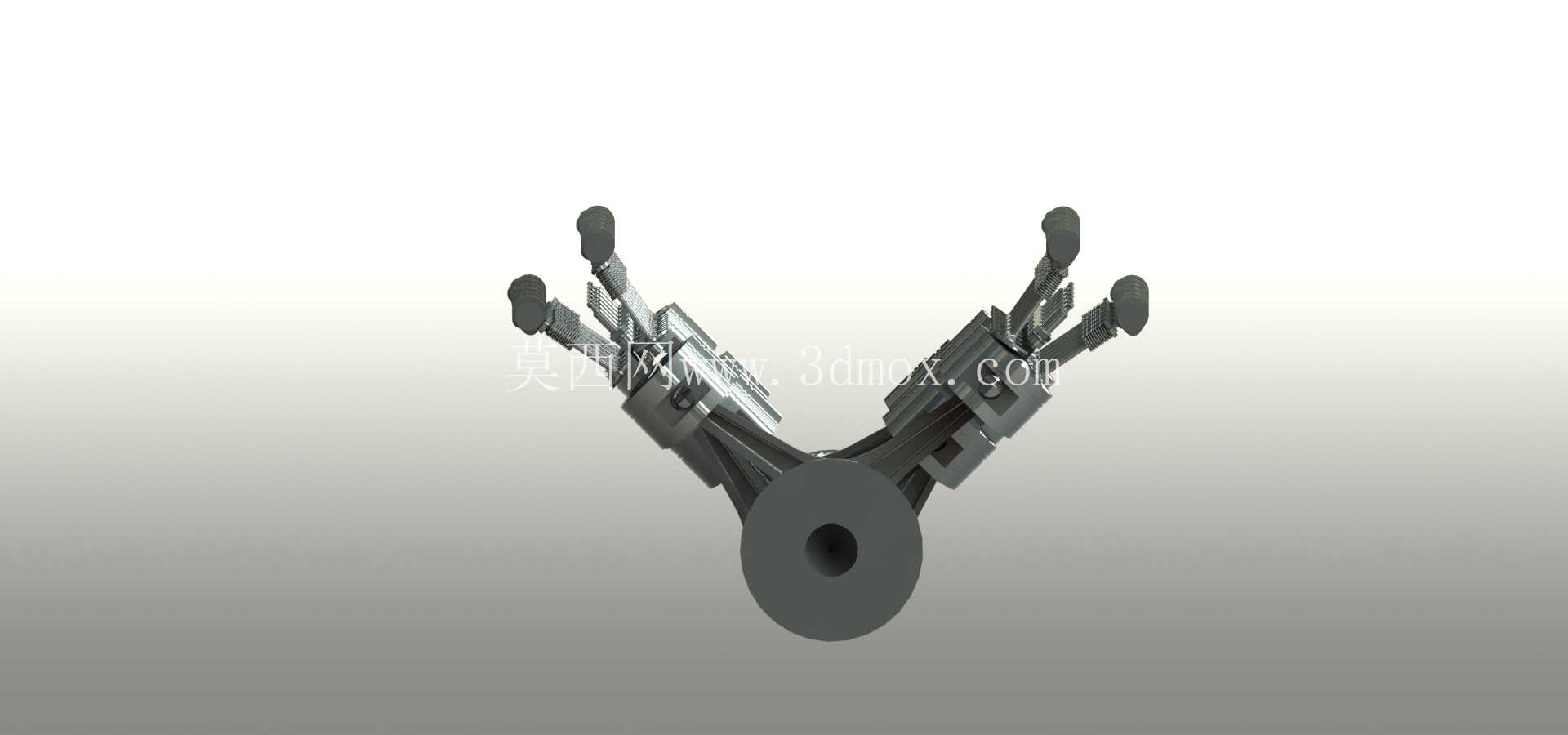

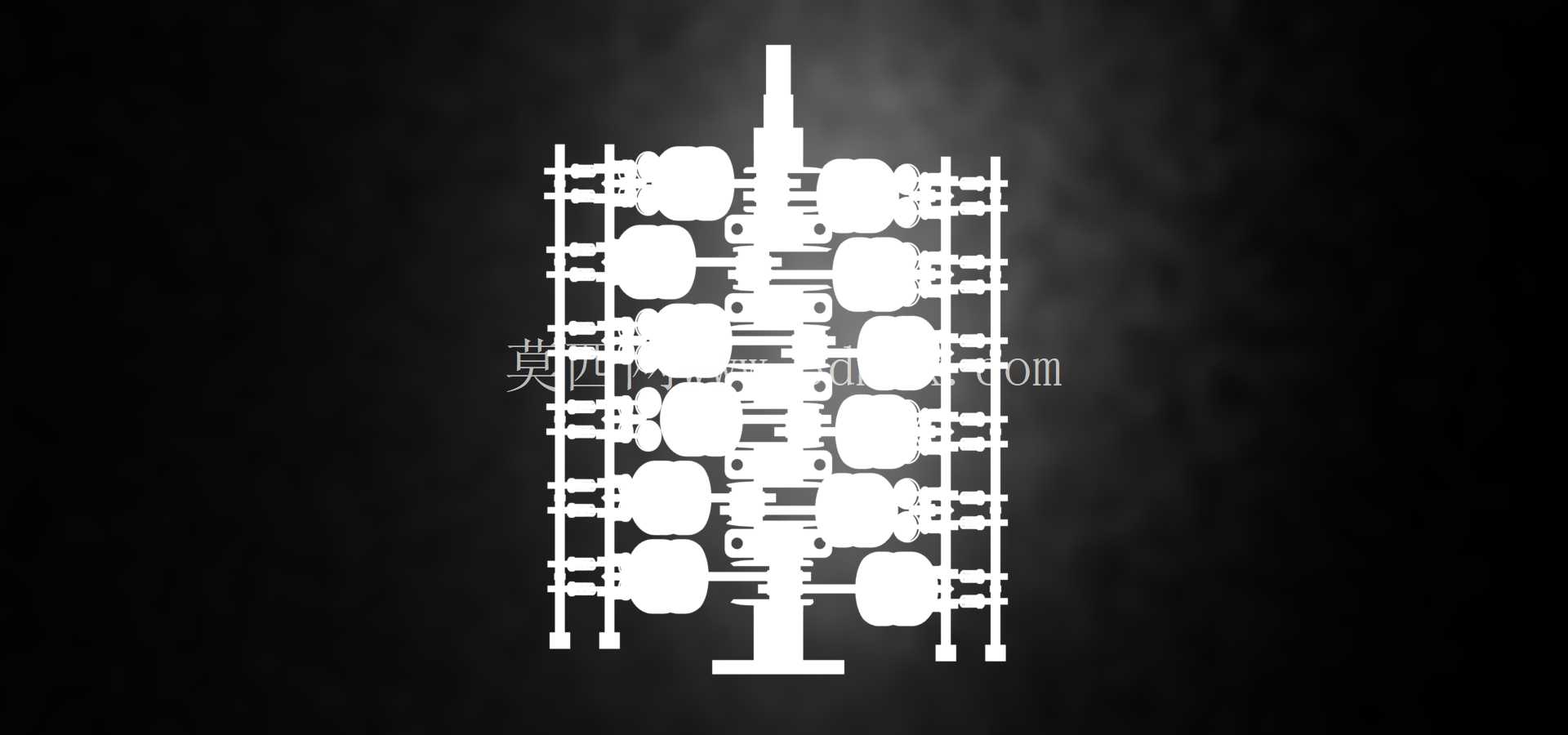

　　缸体部分采用整体式V型中缸结构，两侧缸体沿曲轴中心线对称布置，曲轴采用全支撑锻造结构设计，每个连杆轴颈对应两侧各一只连杆，错拐角度匹配60度缸体夹角，能够实现一阶、二阶振动的自平衡，运转时无需额外加装大尺寸平衡轴即可维持极佳的平顺性，这也是大排量V12结构相比直列六缸、V8结构最核心的优势之一，在长时间高负荷运转工况下，整机振动幅度可控制在极低水平，有效延长周边配套附件的使用寿命。从安装边界来看，该动力装置的整体外廓尺寸匹配大排量动力舱的布置需求，缸体两侧预留了发电机、空调压缩机、转向助力泵等附件的安装接口，前端轮系采用多楔带传动结构，可根据不同配套场景灵活调整附件布置位置，适配不同车型或固定机组的安装空间要求。进排气系统采用两侧独立的进气歧管设计，每侧缸组对应独立的节气门体与进气稳压腔，能够避免两侧缸组进气干涉，保证各缸进气均匀性，排气侧采用等长排气歧管结构，可最大化利用排气脉冲效应提升排气效率，同时降低排气干涉带来的功率损失。润滑系统采用湿式油底壳结构，内置可变排量机油泵，可根据不同转速、负荷工况调整机油供给压力，在保证各摩擦副润滑充分的前提下降低机油泵驱动功耗，油底壳内部设置挡油板结构，在大角度倾斜、急加速急减速工况下避免机油泵吸空，保证复杂工况下的润滑可靠性。

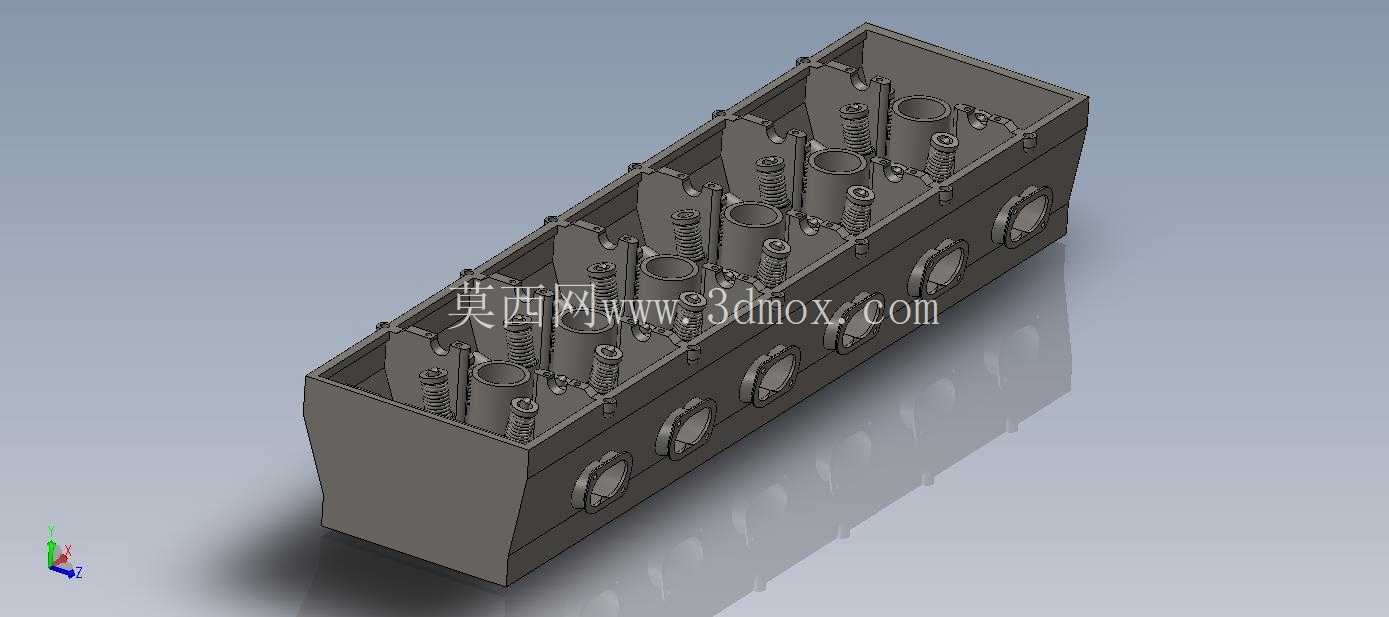

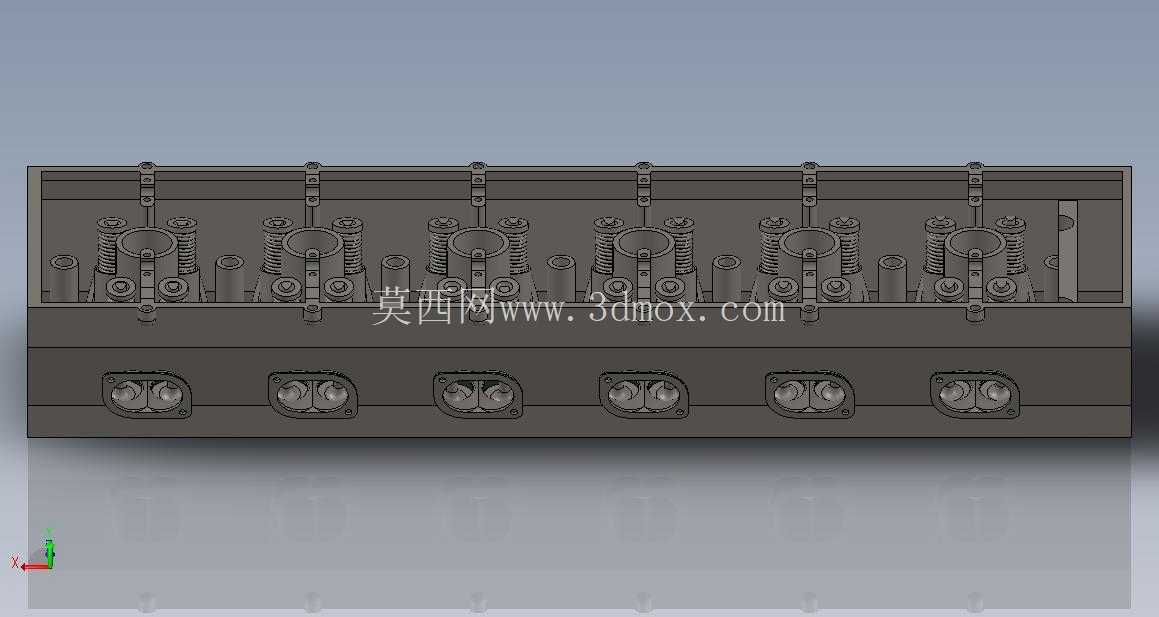

　　冷却系统采用分体式水道设计，缸体与缸盖采用独立的冷却回路，缸盖部分采用横流水道结构，能够快速带走燃烧室、气门座圈区域的热量，避免局部热点导致的爆震问题，缸体部分采用较低流速的冷却设计，保证缸壁温度处于合理区间，降低活塞与缸壁的摩擦损耗。在设计过程中，该结构充分考虑了装配与维护的便利性，缸盖螺栓采用屈服点拧紧工艺的布置方案，每个缸盖对应均匀分布的螺栓点位，保证缸盖与缸体之间的密封压力均匀，避免长期使用后出现气缸垫冲蚀的问题；正时系统采用链传动结构，配备自动液压张紧器，可在全生命周期内维持正时系统的张紧度，无需定期调整维护，降低后期使用成本。

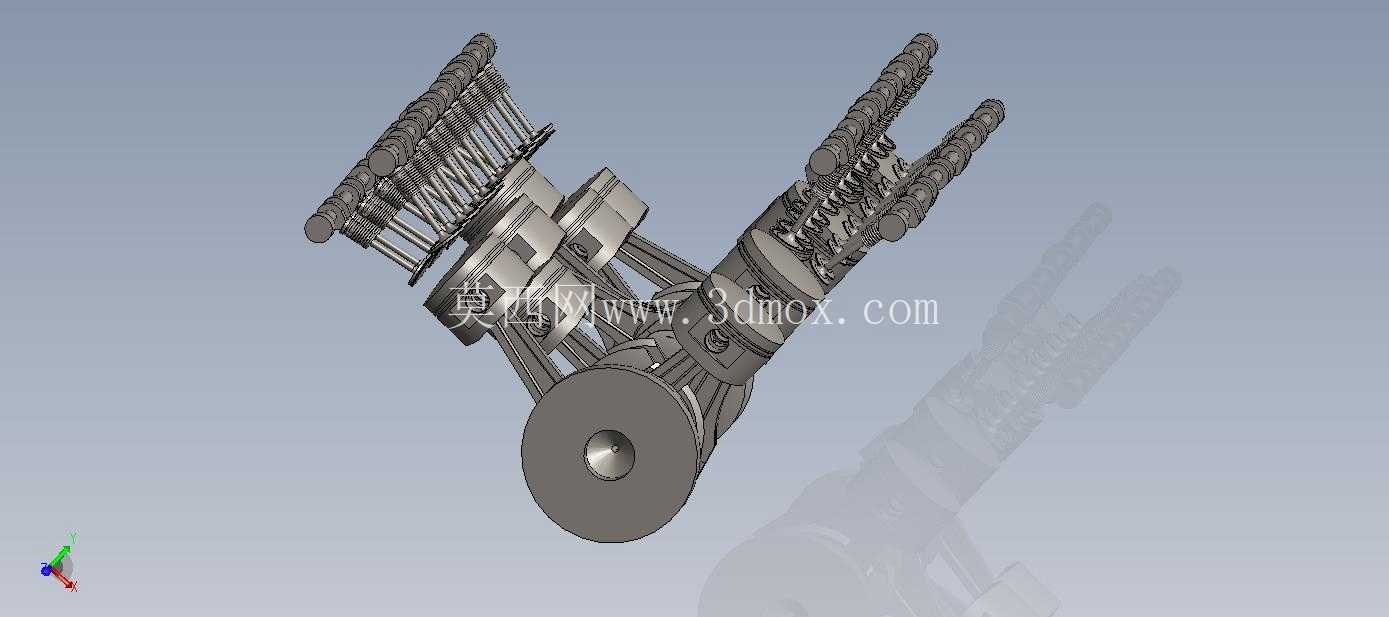

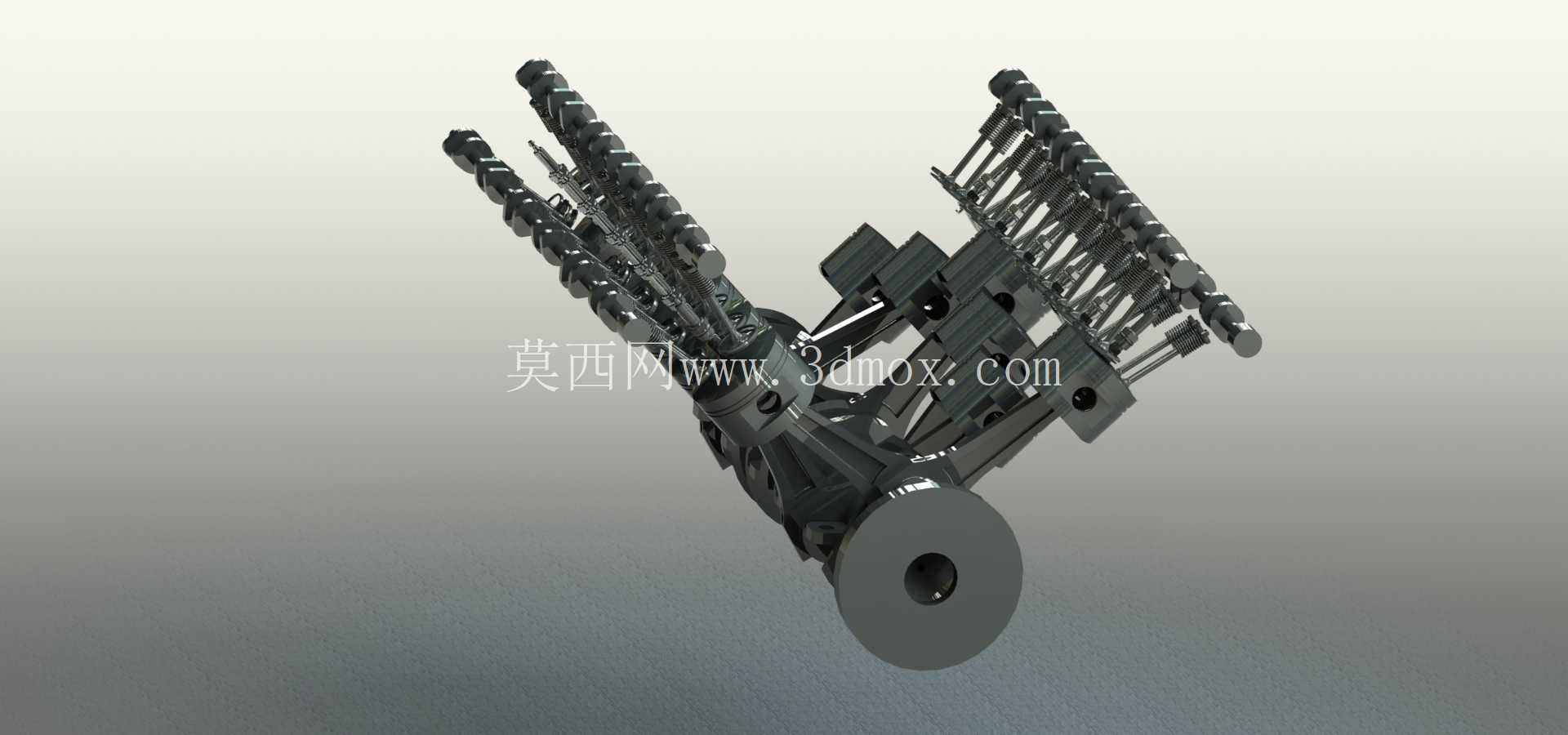

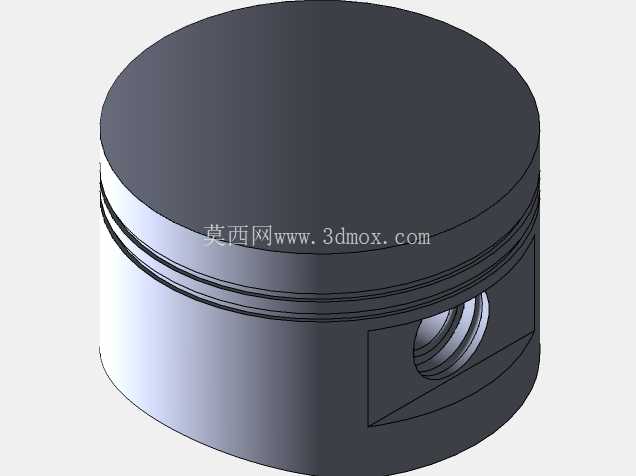

　　配气机构采用液压挺柱设计，可自动补偿气门间隙，避免冷机状态下的气门异响，同时无需定期调整气门间隙，适配长周期维护的使用需求。从实际应用场景出发，这类大排量V12动力装置除了在高端民用乘用车上使用外，经过针对性的工况适配调整后，还可作为大型应急发电机组的动力核心，在断电场景下能够快速启动并输出稳定的电力，为医院、数据中心、大型工业设施提供应急电力保障；也可经过防爆改装后应用于矿山特种车辆、大型工程机械的动力配套，在高负荷、长时间连续运转的工况下维持稳定的动力输出。结构建模过程中，对每一处配合间隙都做了符合工程实际的还原，包括活塞与缸壁的配合间隙、活塞环的开口间隙、曲轴轴颈与轴瓦的配合公差、凸轮轴与轴承盖的配合公差等，所有结构细节都符合实际量产动力装置的设计规范，可作为结构教学、动力总成匹配设计、改装方案验证的三维参考模型，帮助结构设计人员直观理解大排量V12动力装置的内部结构与布置逻辑，在进行动力舱匹配、附件布置设计时可直接参考其外廓尺寸与接口位置，减少前期方案验证的时间成本。
