符合AS568B标准全配置O形密封圈

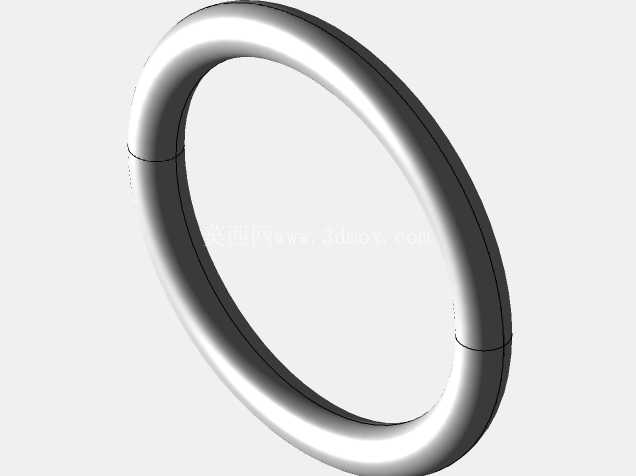

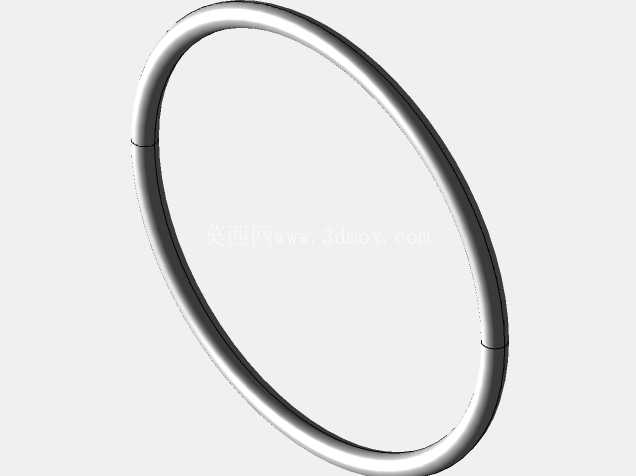

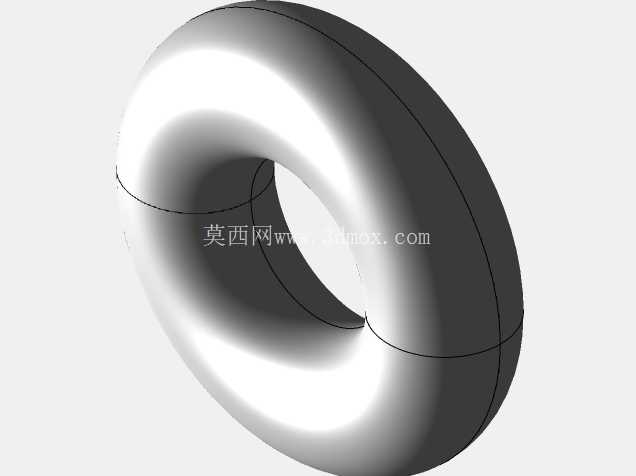

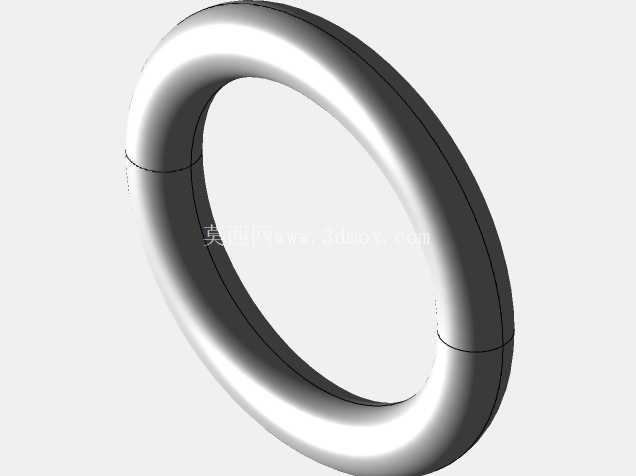

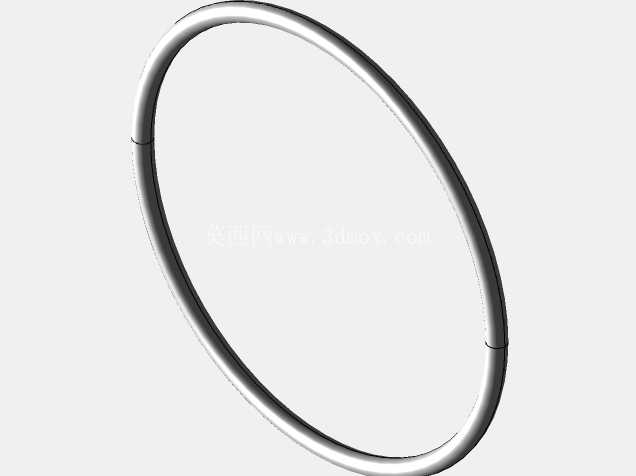

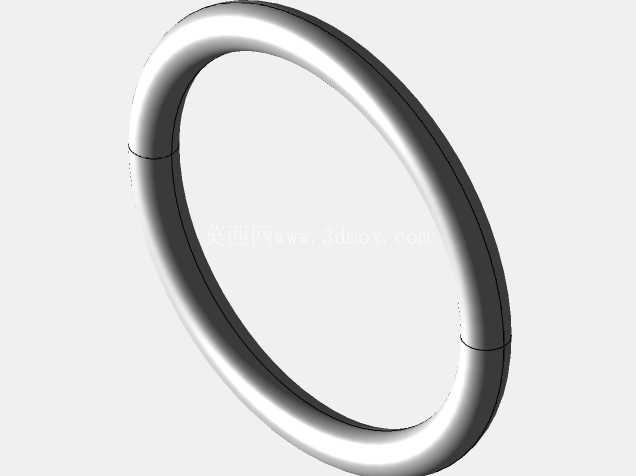

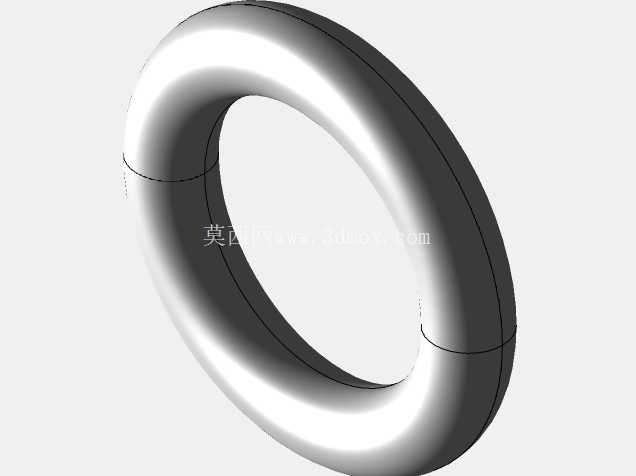

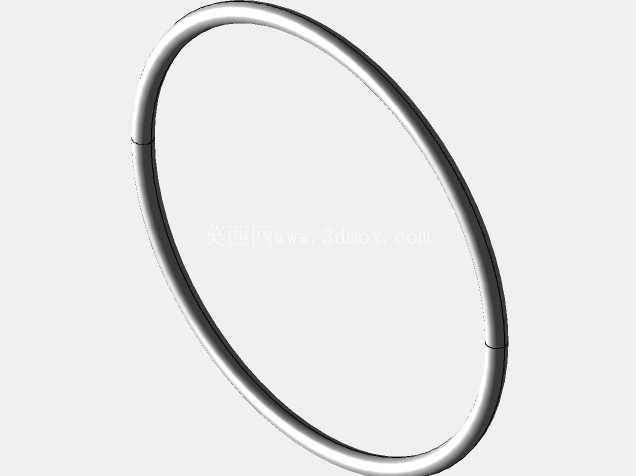

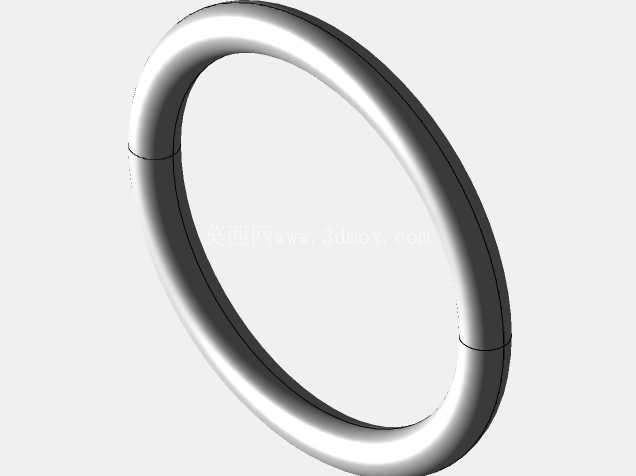

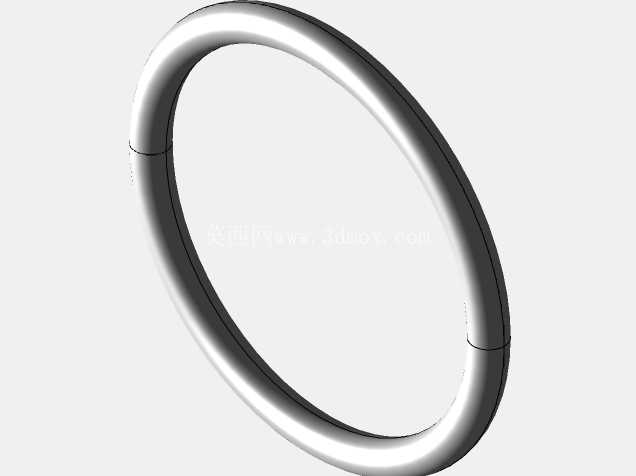

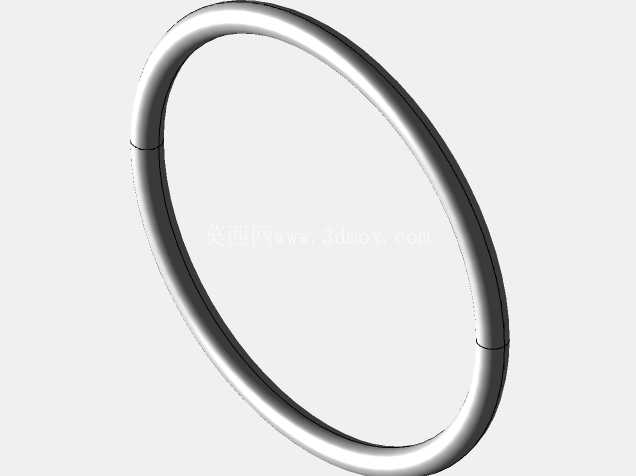

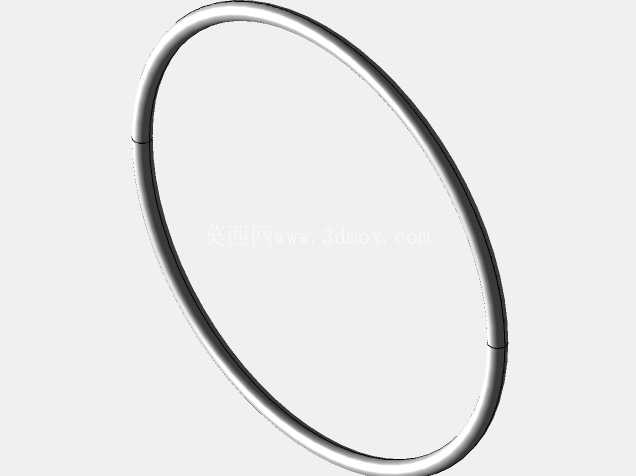

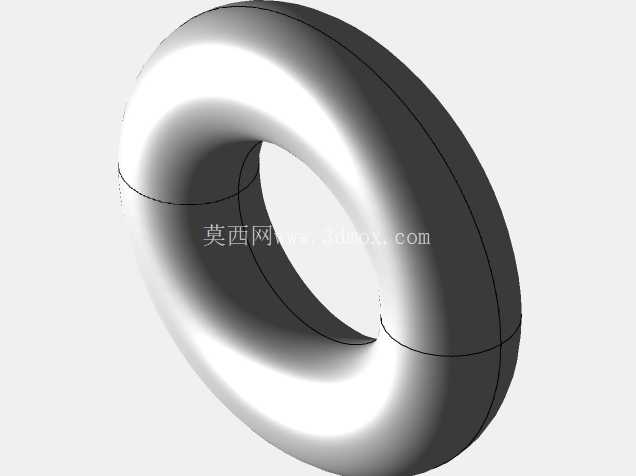

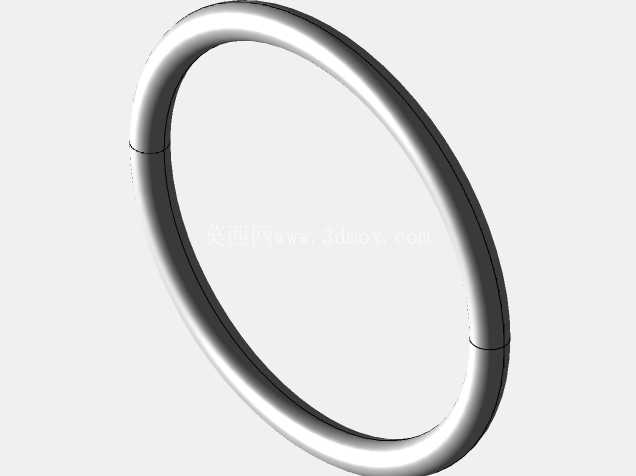

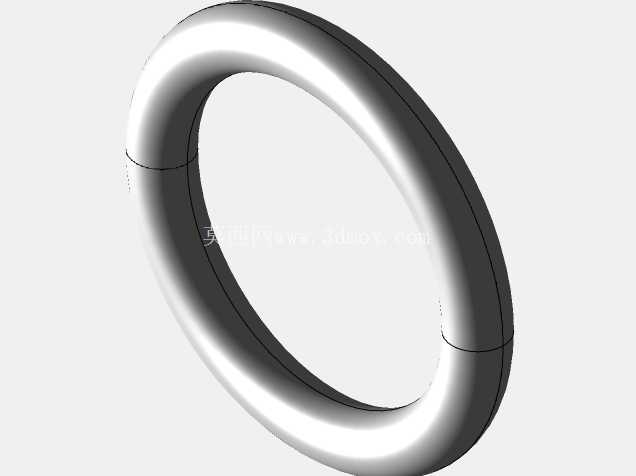

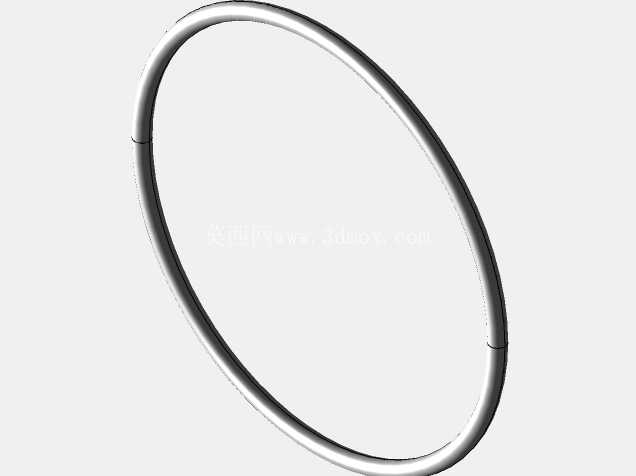

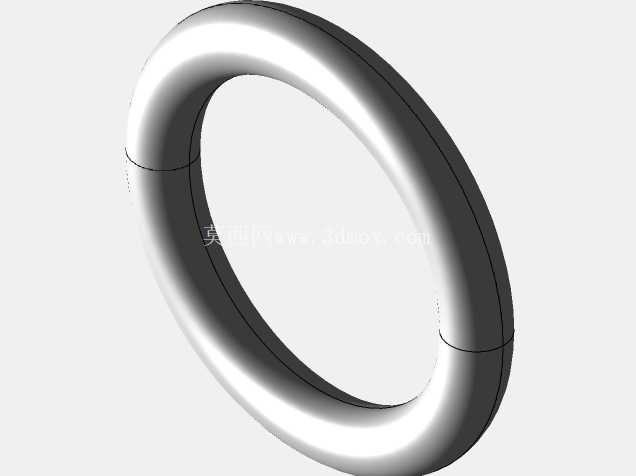

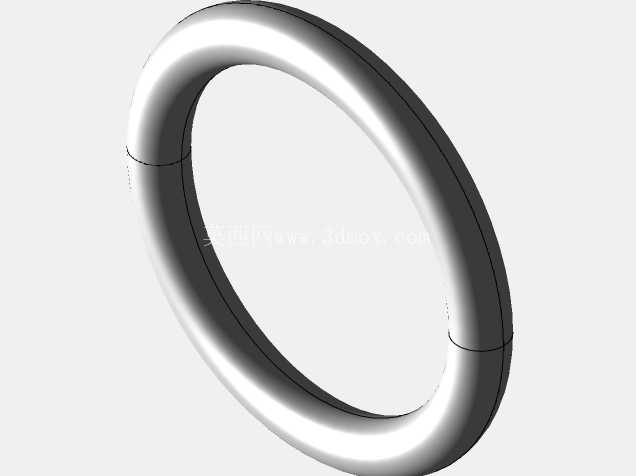

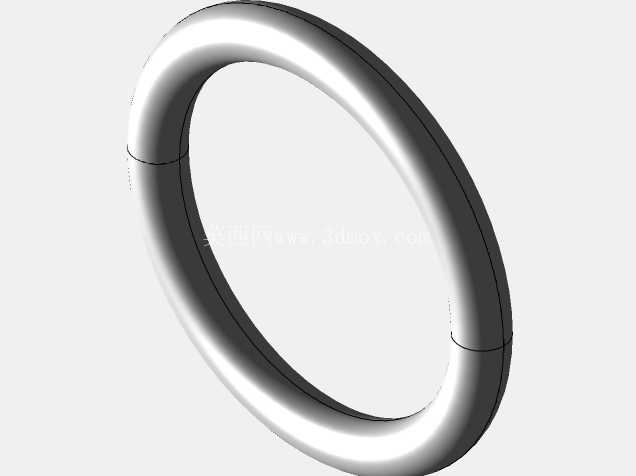

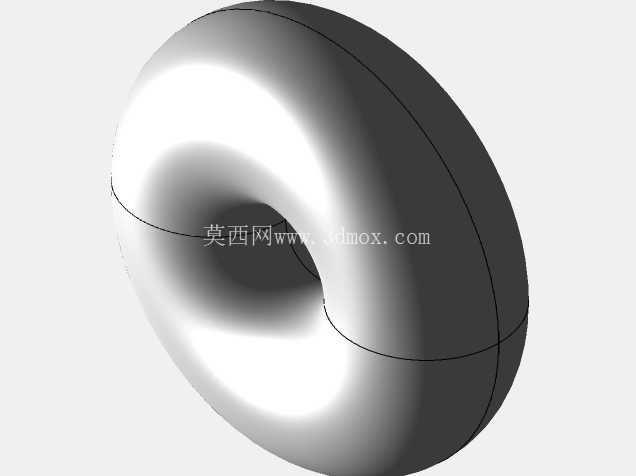

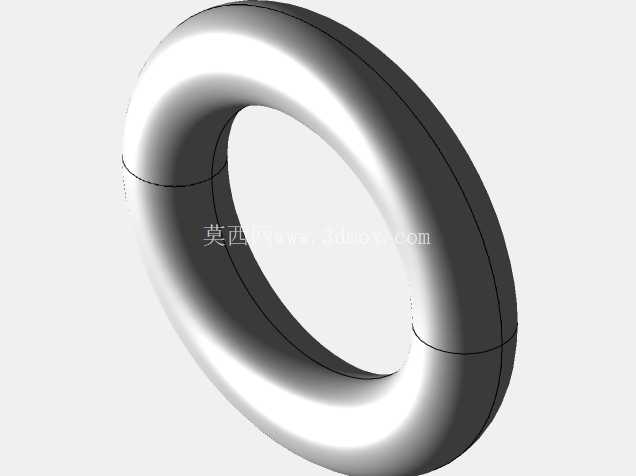

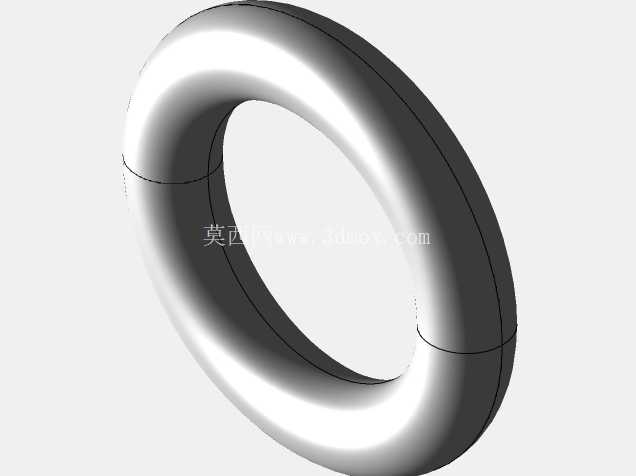

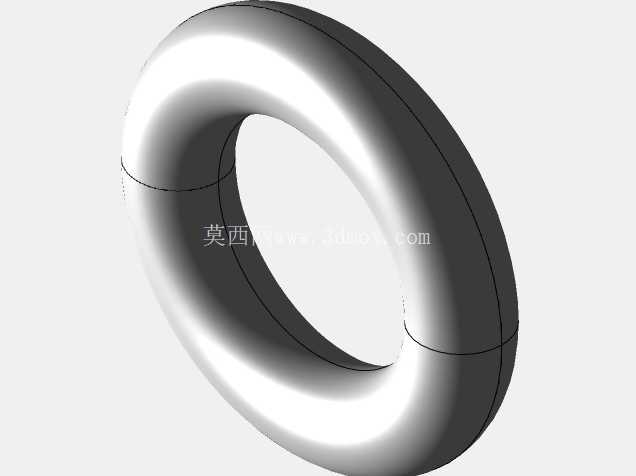

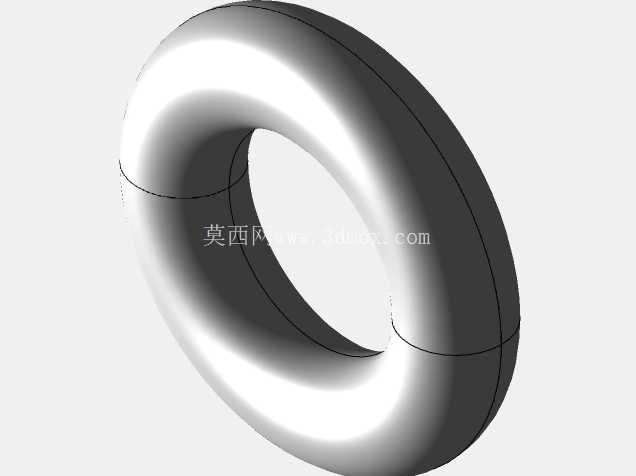

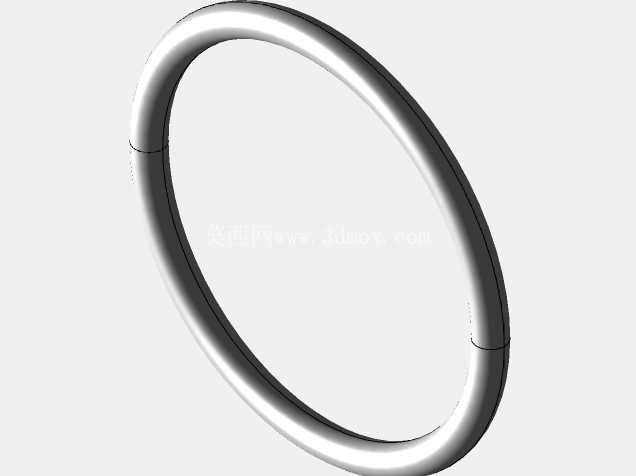

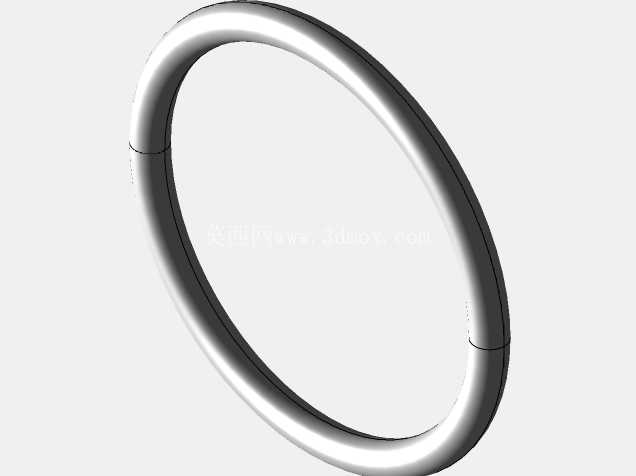

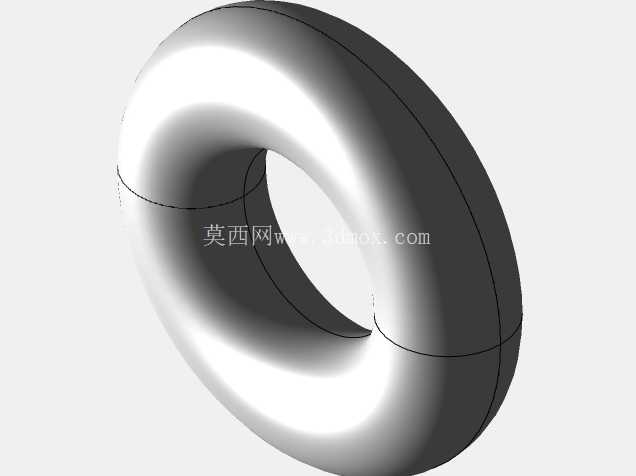

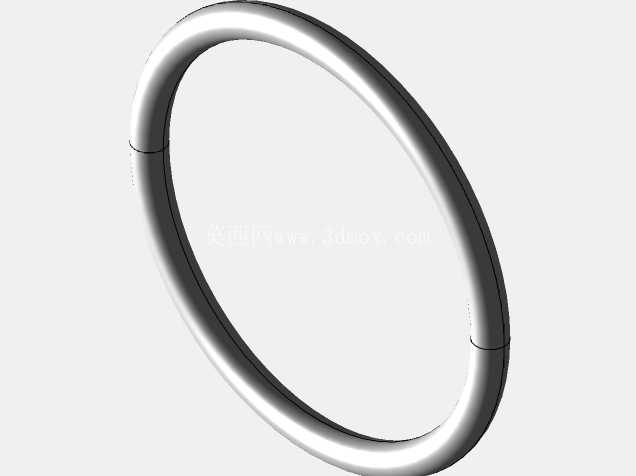

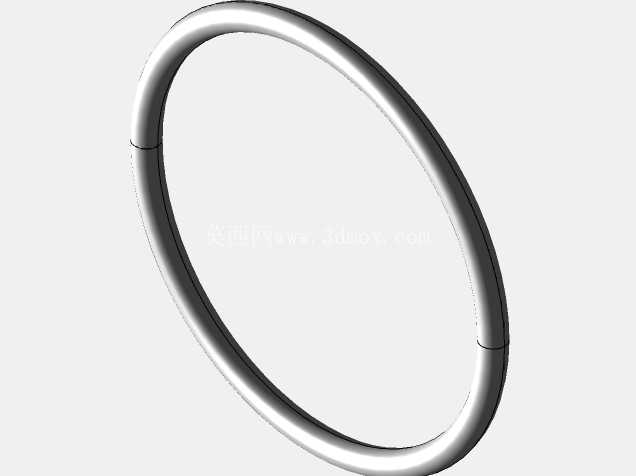

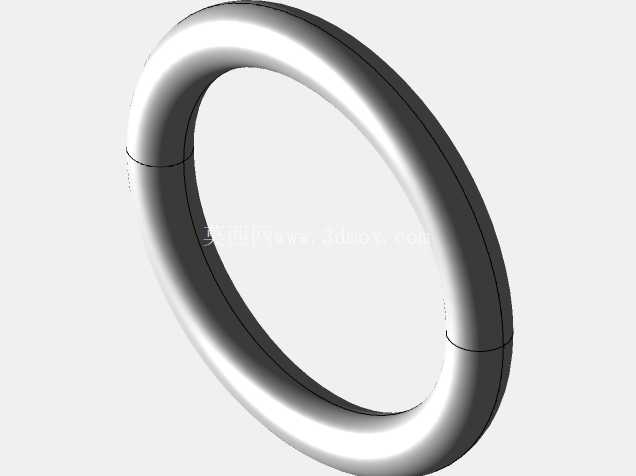

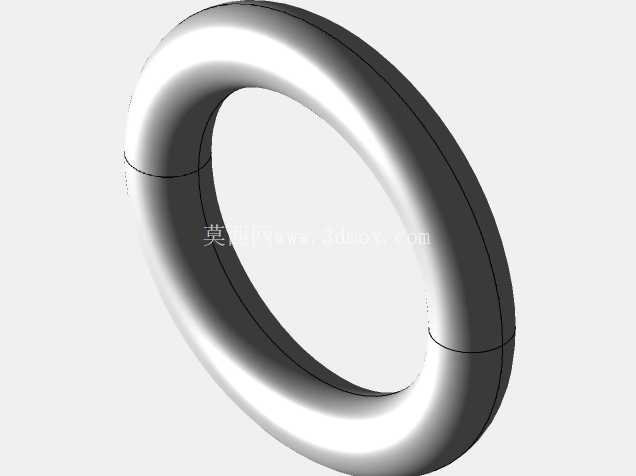

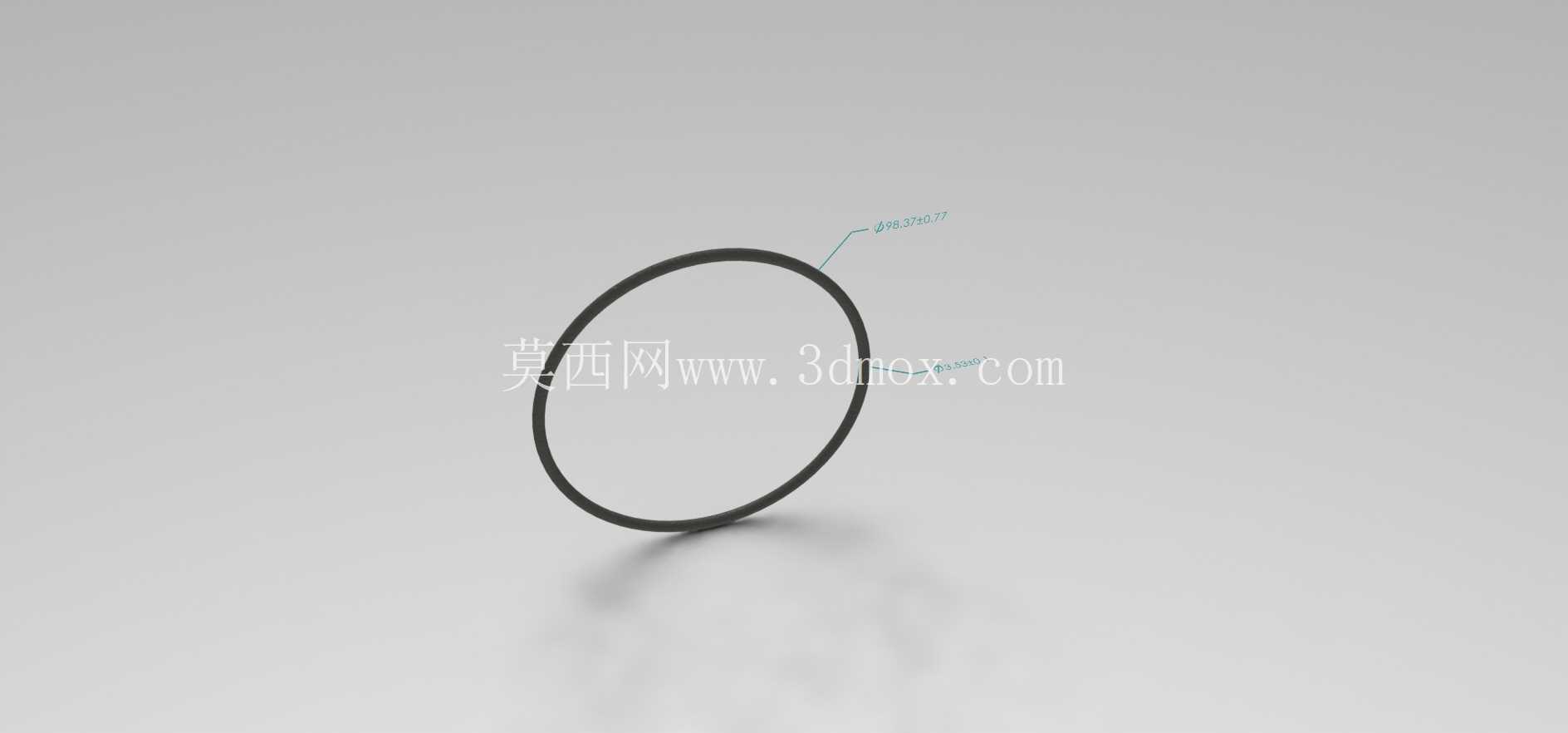

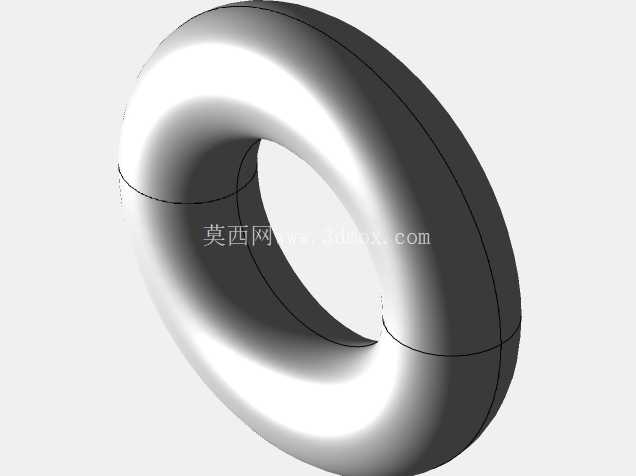

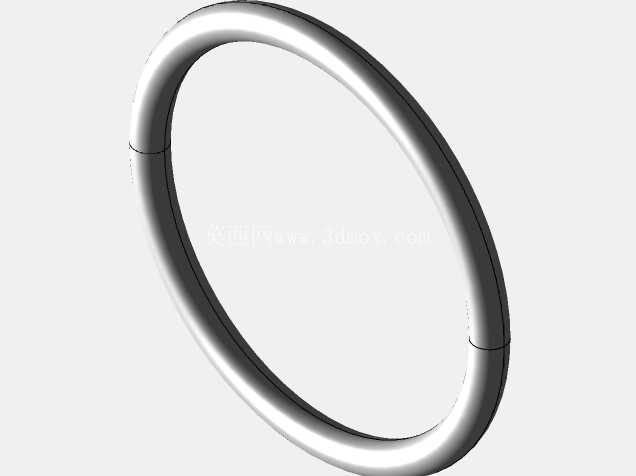

　　在流体传动与密封系统的设计环节中，O形圈是应用覆盖范围最广的基础密封元件，从低压气动回路到中高压液压系统，从民用给排水管路到工业设备的静动密封点位，都能看到这类环形密封件的身影。这套覆盖V001到V932全配置的O形圈模型，严格遵循AS568B标准的尺寸规范搭建，能直接匹配不同行业的密封槽设计需求，减少设计人员重复核对标准尺寸、重复建模的冗余工作量。

　　从实际应用场景来看，这类标准O形圈的适用场景跨度极大：在液压泵站的阀块接合面，它可以填充金属结合面的微观不平度，阻断压力油的泄漏路径；在气缸的活塞与缸筒配合位置，搭配合理的沟槽压缩量，它能在往复运动过程中持续维持腔室压力稳定；在给排水管路的螺纹接头、法兰接合面，它可以替代传统生料带实现更可靠的静密封，避免长期使用后密封材料老化渗漏；甚至在消费电子、家电产品的防水结构中，符合尺寸精度要求的O形圈也能实现IP67及以上等级的防水密封效果。

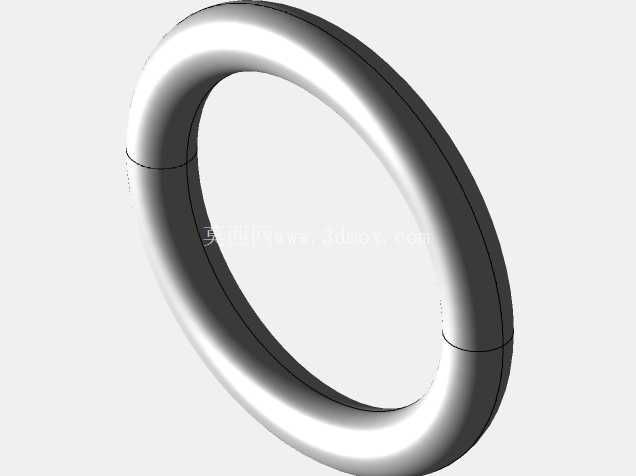

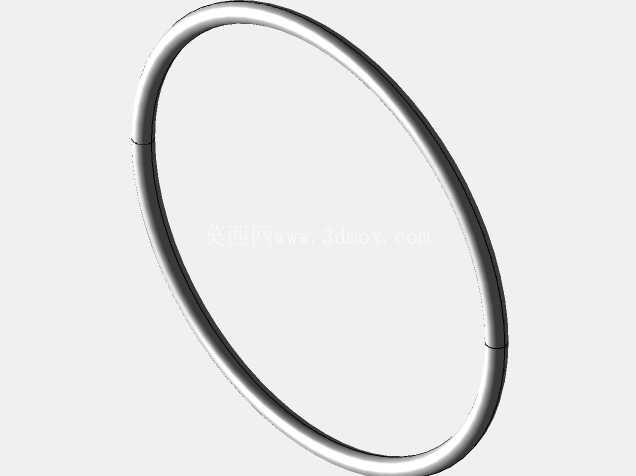

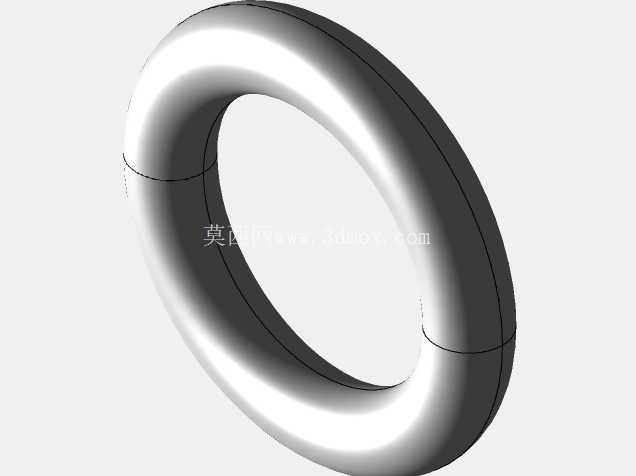

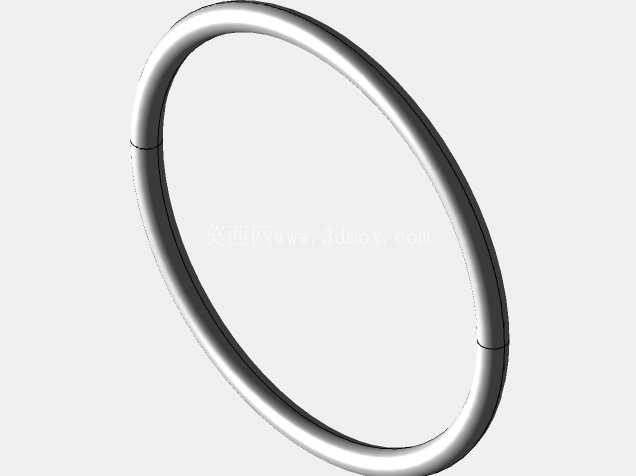

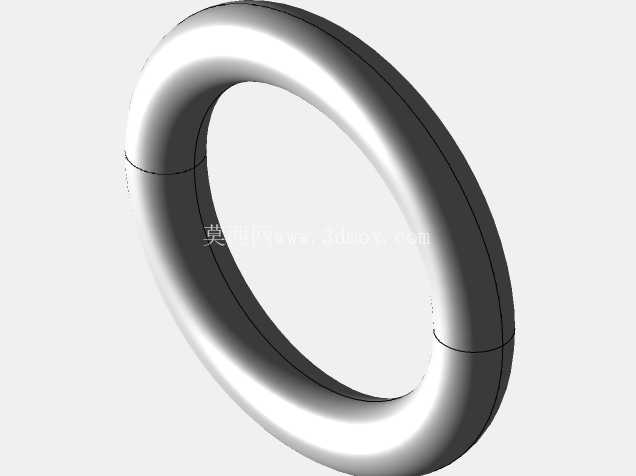

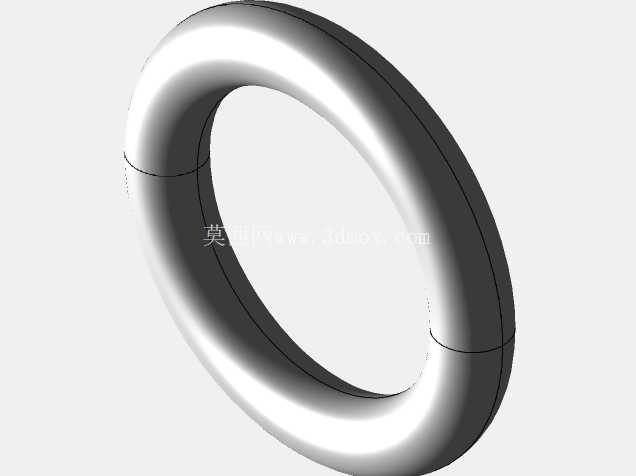

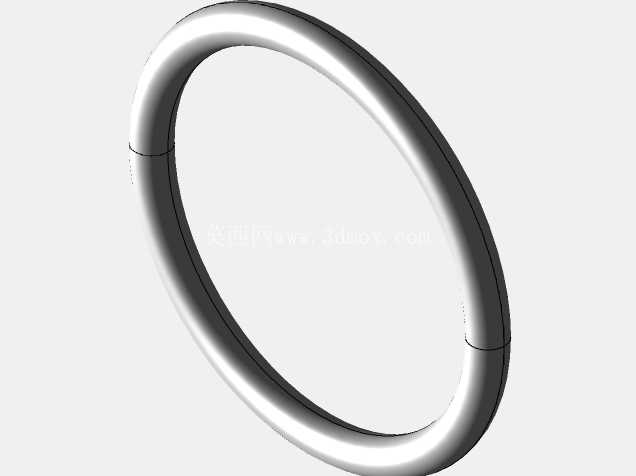

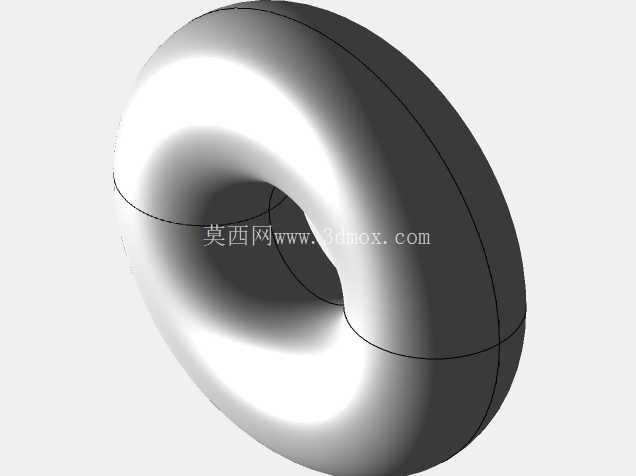

　　设计这套模型时，首先锚定的是AS568B标准中各型号的截面直径、内径公差要求，每一个型号的环形截面都严格按照标准规定的尺寸生成，没有随意调整截面圆度、环体同轴度的问题——这一点在实际选型中非常关键，很多非标准建模的O形圈容易出现截面偏心、内径尺寸偏差，导入装配后会出现压缩量不均匀的问题，要么压缩量过大导致O形圈安装时被切伤，要么压缩量不足导致密封失效。建模过程中对环体的过渡边缘做了符合实际生产的圆角处理，还原了橡胶模压制品的真实边缘特征，没有出现尖锐直角这类不符合加工工艺的结构，方便设计人员在做装配干涉检查时，准确判断O形圈安装后与沟槽侧壁、被密封件之间的间隙是否合理。

　　从安装边界的角度来说，这套全配置O形圈可以直接对应AS568B标准规定的沟槽设计参数：不同截面直径的O形圈，对应的沟槽宽度、沟槽深度、沟槽圆角都有明确的匹配关系，设计人员在选用对应型号时，可以直接调取模型放入装配体，核对沟槽的加工尺寸是否满足压缩率要求——通常静密封场景下O形圈的截面压缩率控制在15%-25%，往复动密封场景压缩率控制在10%-20%，旋转动密封场景压缩率还要适当降低，避免摩擦生热加速橡胶老化。模型的环体内径尺寸严格匹配标准公差范围，装配时可以直观判断O形圈套装在密封轴径上的拉伸量是否合理，一般来说O形圈安装后的内径拉伸量不超过5%，否则会导致截面直径缩小，压缩量不足引发泄漏。

　　在实际设备维护与选型过程中，标准尺寸的O形圈互换性极强，不需要单独开模定制，只要对应标准型号就能在市面上采购到对应材质的产品，不管是耐油的丁腈橡胶材质、耐温耐腐蚀的氟橡胶材质，还是食品级的硅橡胶材质，都可以匹配这套标准尺寸的模型。很多设备设计人员在做整机三维布线、布管、结构接合面设计时，往往容易忽略密封件的提前选型，等到装配时才发现沟槽尺寸与标准密封件不匹配，要么临时修改零件结构，要么定制非标准密封件大幅提升成本，这套全配置的标准O形圈模型，可以在设计初期就直接调入装配体，辅助完成密封沟槽的尺寸校核，从设计源头避免密封失效、装配干涉的问题。

　　另外，这套模型的环形结构做了连续曲面处理，没有分段建模的拼接缝隙，在做有限元密封仿真分析时，可以直接导入模型划分网格，分析不同压力下O形圈的接触应力分布、变形量，判断密封结构的可靠性，不需要再对模型做几何修复。对于做密封系统方案设计的工程师来说，全系列标准型号的模型可以大幅提升设计效率，不需要逐个查阅标准手册绘制截面、旋转生成模型，只需要根据设计压力、密封介质、工作温度选定对应型号，直接调取装配即可，把更多精力放在密封结构的优化、材质匹配、工况适应性验证上，而不是消耗在重复的基础建模工作中。
