电路布线用快轨式线缆支撑槽结构

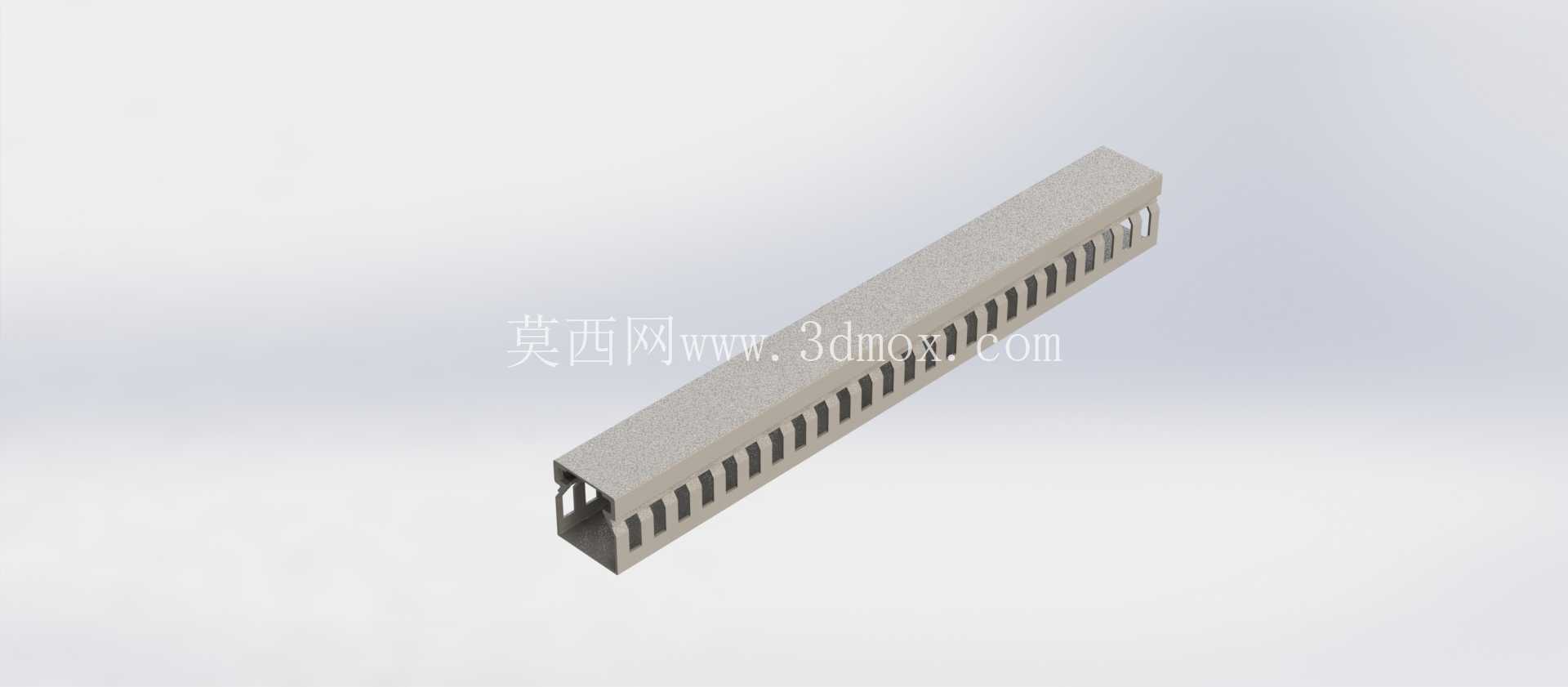

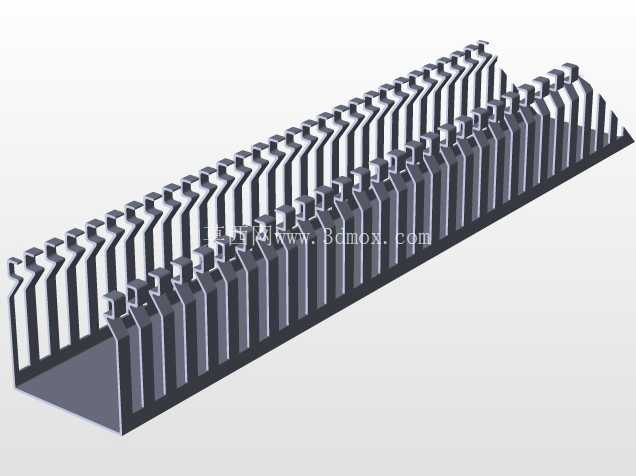

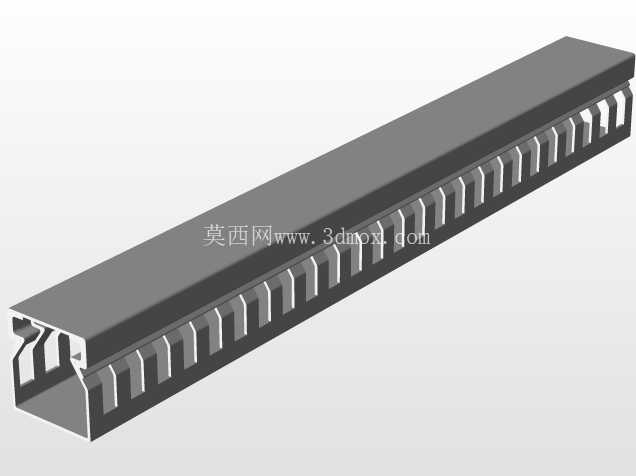

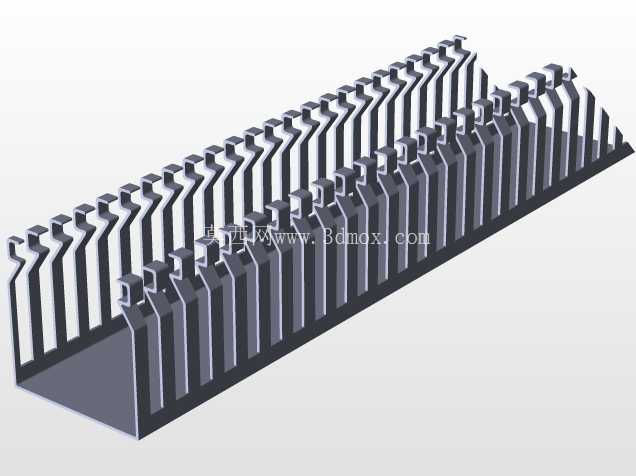

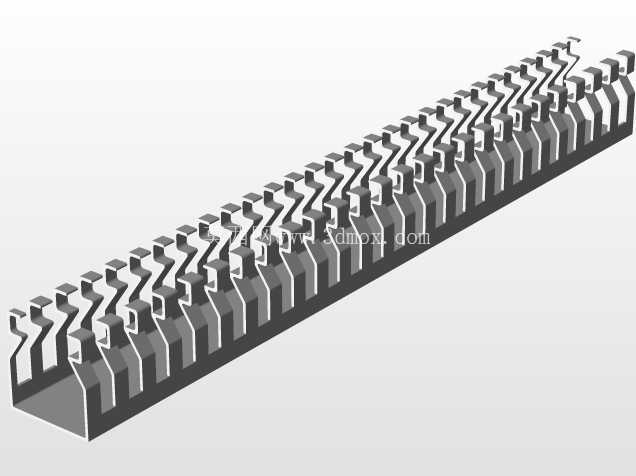

　　这款快轨式支撑渠道主要面向工业电气柜、轨道交通车载电路、自动化设备内部的线缆敷设场景，在实际工程应用中，这类支撑件承担着规整线缆走向、分隔强弱电线路、为线缆提供物理防护的核心作用，避免设备运行过程中线缆出现移位、磨损、相互干扰的问题，尤其适合多回路密集布线的安装环境，能够大幅降低后期线路检修的排查难度。从结构设计来看，整体采用长条形槽式主体结构，槽体单侧连续排布等规格的出线缺口，缺口尺寸经过匹配常规工业线缆外径设计，单根线缆可直接从对应缺口引出，无需在槽体上额外开孔，现场布线时可根据接线点位灵活选择出线位置，减少现场二次加工的工作量。

　　槽体两端预留了快装卡接结构，可直接卡装在标准DIN导轨或者设备预设的安装轨上，不需要额外打孔使用螺栓固定，单段槽体拼接时可通过端部的定位结构实现对齐，多段拼接后整体直线度偏差可控制在工程允许范围内，适配不同长度的布线区间需求。在安装边界方面，槽体的宽度与深度按照常规控制回路线缆的排布密度设计，槽内可容纳多根截面积1.5-2.5平方毫米的控制线缆并排敷设，槽体整体壁厚均匀，既保证了槽体自身的结构强度，在设备运输、运行产生振动时不会出现槽体变形挤压线缆的情况，同时也控制了整体重量，不会给安装轨带来额外的承重负担。槽体表面做了钝化处理，边缘位置全部做了圆角倒钝处理，避免布线施工时划伤线缆绝缘层，也能防止安装人员被锐边割伤。

　　设计过程中重点考虑了布线施工的操作便利性，连续排布的出线缺口间隔经过优化，既保证了槽体整体的结构刚度，不会因为缺口过密导致槽体受力断裂，也避免了缺口间隔过大导致线缆出线弯折半径过小，影响线缆使用寿命。在实际选型应用中，这类支撑槽可直接替换传统的螺栓固定式走线槽，在轨道交通车载电气柜、工厂自动化生产线控制柜、楼宇配电竖井的线缆敷设场景中都能适配，安装时只需要将槽体背部的卡接结构对准安装轨按压即可完成固定，拆卸维护时也只需要撬动卡接卡扣即可取下槽体，不需要拆卸周边已布设的其他元件，大幅提升后期线路改造、新增回路的施工效率。

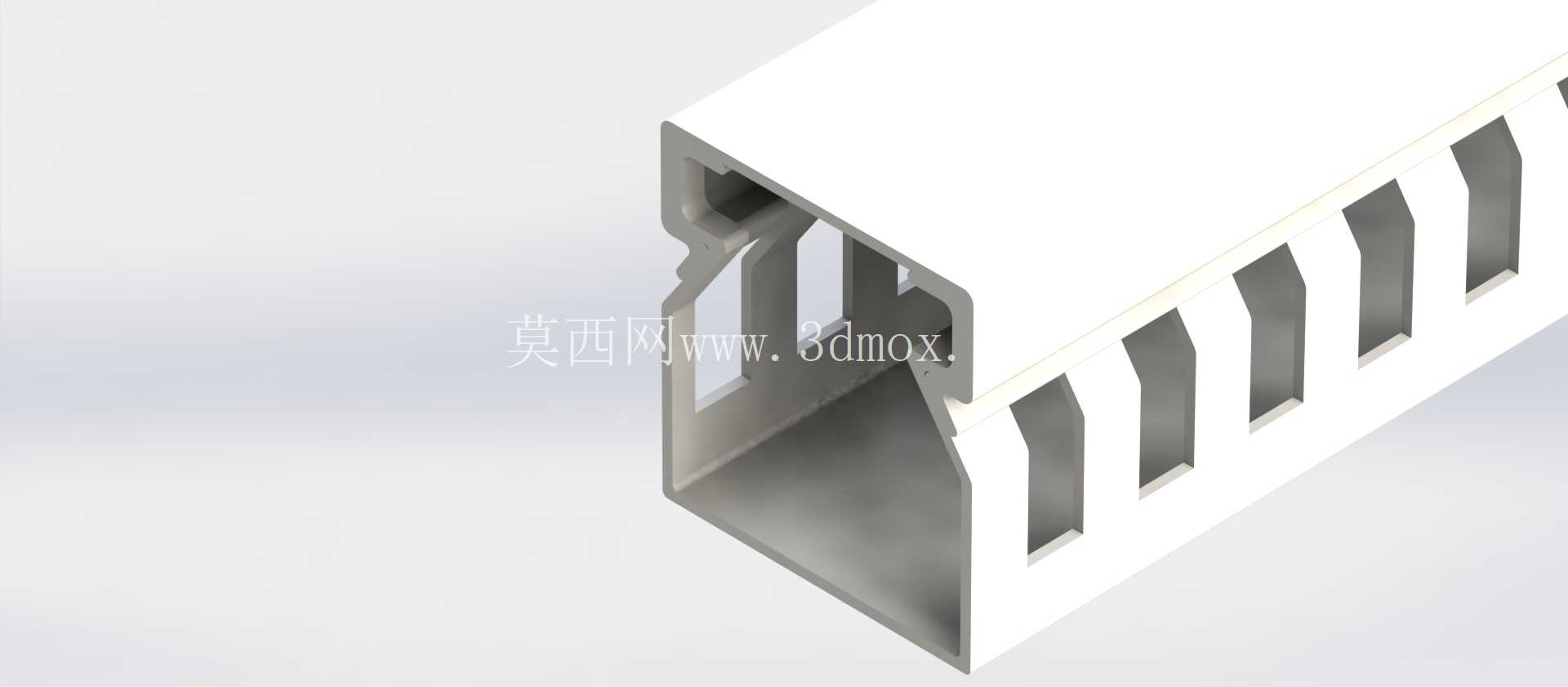

　　槽体的出线缺口边缘同样做了圆弧过渡，线缆从缺口引出时不会被缺口边缘割破绝缘层，即使设备长期运行产生振动，线缆与缺口接触位置也不会因为长期摩擦出现绝缘层破损的情况，降低电路短路的安全隐患。从三维建模的角度来看，这类结构的建模重点在于卡接结构的尺寸公差配合，卡爪的弹性变形量需要控制在合理区间，既要保证安装后卡接牢固不会因为振动松脱，也要保证安装和拆卸时不需要过大的操作力，方便现场施工操作；同时连续排布的出线缺口需要保证位置度一致，避免出现缺口错位导致线缆出线不畅的问题，槽体整体的直线度公差需要严格控制，多段拼接时不会出现明显的台阶，影响布线的规整性。在实际工程使用中，这类支撑槽还可以配合扎带使用，槽体背部预留的扎带穿槽可让扎带绕过槽体固定内部线缆，避免线缆在槽内出现窜动，尤其是在有振动的移动设备上使用时，固定后的线缆不会因为长期振动出现接线端子拉扯松脱的问题。
