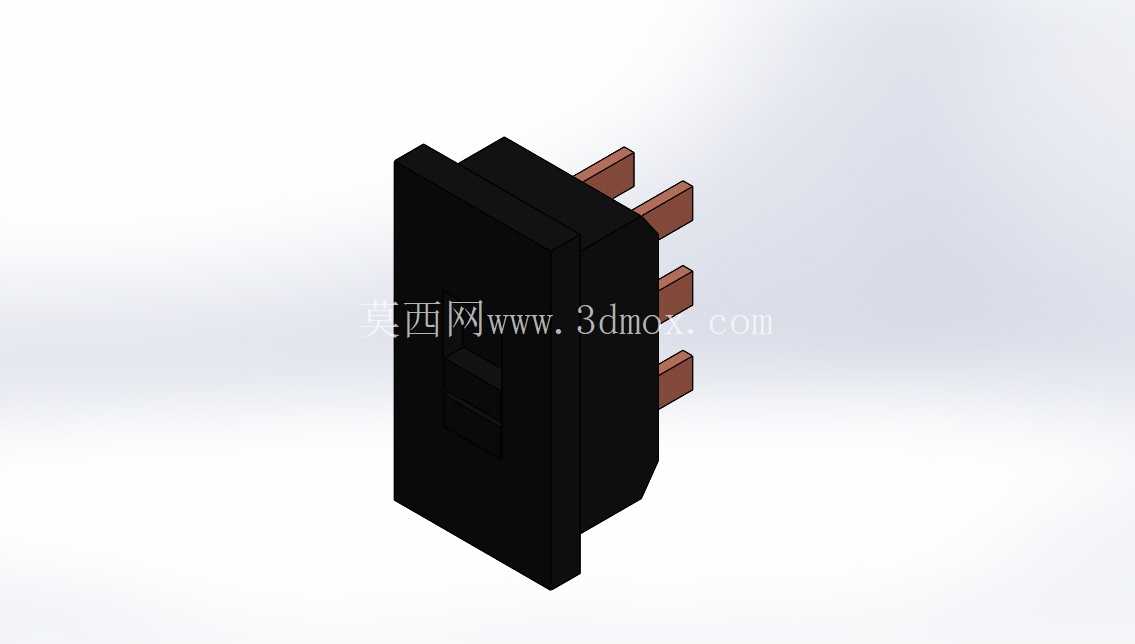

黑色翘板式电气选择开关结构设计

　　这款翘板式选择开关主要面向低压电气控制回路的档位切换场景，常见于小型配电装置、工业控制操作台、民用电气设备的功能档位切换工位，承担回路通断、多档位电路切换的核心作用，区别于普通按钮开关的瞬时触发特性，该类选择开关可通过拨动手柄保持在对应档位位置，实现电路状态的持续锁定，避免误触导致的回路状态跳变。从结构设计来看，主体采用绝缘阻燃的黑色工程塑料作为外壳基体，外壳做了加强筋结构处理，在侧壁与端子衔接位置做了加厚设计，既可以提升装配后的结构强度，抵御日常操作时的按压力度冲击，也能强化端子之间的绝缘隔离性能，避免相邻接插端子之间出现爬电、击穿风险。

　　外露的四个铜质接插端子采用直插式排布设计，端子伸出长度与截面尺寸匹配常规低压控制回路的接插端子规格，安装时可直接与配套的母端端子对插，无需额外焊接或螺丝锁付，能有效提升现场装配的作业效率，端子根部与外壳衔接位置做了密封凸台结构，可减少装配后缝隙处的灰尘、潮气侵入，提升长期使用的可靠性。操作拨块位于外壳正面的凹槽内，拨块的凸起高度做了限位设计，既保证操作人员拨动时有足够的摩擦力反馈，也避免拨块突出过高容易被外物剐蹭导致误动作，拨块的行程做了明确的档位卡点设计，切换档位时会有清晰的触感反馈，操作人员无需观察指示灯即可确认档位是否切换到位。

　　安装边界方面，外壳整体为长方体结构，侧面做了导向卡扣结构，可直接卡入标准尺寸的电气安装面板开孔内，无需额外的固定螺丝即可完成面板装配，外壳的厚度尺寸匹配常规低压电控柜的面板厚度范围，安装后背面的接插端子不会与柜内其他元件产生干涉，预留的接线空间可满足常规线束的弯曲半径要求。设计过程中重点考量了操作手感与结构可靠性的平衡，拨块内部的弹性卡点结构采用耐磨工程塑料材质，可承受万次以上的档位切换操作而不出现手感衰减，外壳的拼接缝隙做了错位止口设计，既可以提升装配后的整体密封性，也能避免外力冲击时外壳出现开裂、脱开的问题。

　　在实际选型应用中，这类开关多用于小电流控制回路的档位选择，比如电源回路的电压档位切换、设备运行模式的选择、照明回路的多回路切换等场景，相比旋转式选择开关，翘板式结构的操作动作更直接，档位标识可直接印刷在开关面板对应位置，操作人员识别档位状态更直观，同时直插式的接线方式也更适合批量生产的设备装配场景，能减少接线工序的作业时长。
