多输出直流电压供应电源结构设计

　　在工业控制板卡调试、小型嵌入式设备供电、桌面电子实验平台搭建这类场景里，经常会遇到不同功能模块需要不同直流供电电压的情况，比如主控芯片常用3.3V逻辑电平，外设驱动电路多采用5V供电，散热风扇、继电器这类负载则需要12V供电，如果分别搭配独立电源，不仅布线杂乱，占用桌面或机柜空间，还容易因为多电源共地处理不当引入干扰，影响电路运行稳定性。这款多路输出直流电源的设计，就是针对这类分散供电的痛点，将三路常用直流输出集成在同一个金属壳体内部，减少外接电源数量，简化供电布线逻辑。

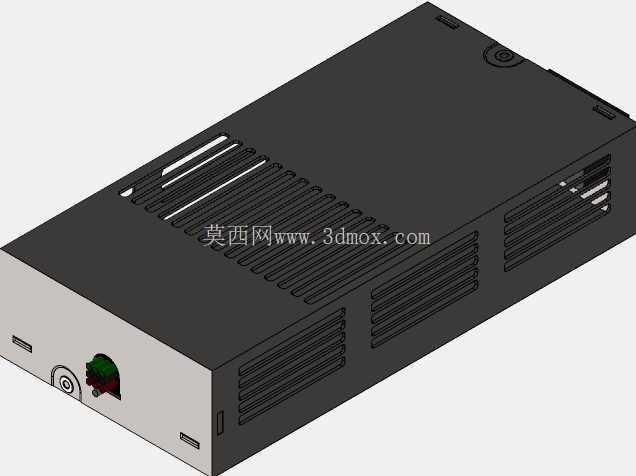

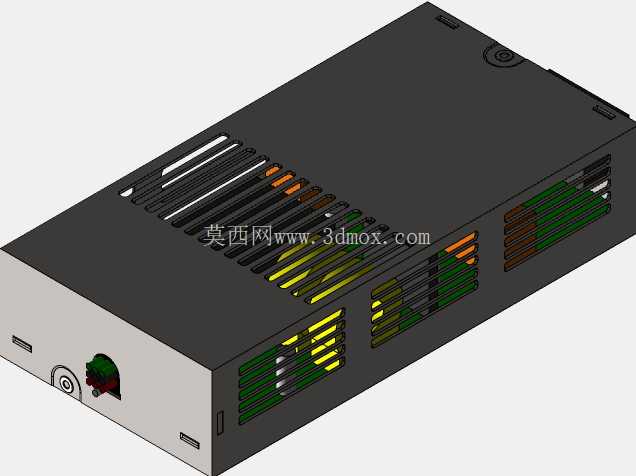

　　从结构设计来看，壳体采用封闭金属材质，一方面可以屏蔽内部开关电源电路产生的电磁辐射，避免对周边敏感器件造成信号干扰，另一方面金属壳体的结构强度更高，在机柜内安装或者桌面摆放时，能更好抵御外力磕碰，保护内部电路板、变压器、整流元件不受损坏。壳体侧面开设有多组不同长度的通风槽，通风槽的排布顺着内部发热元件的散热路径设置，开关管、整流桥、变压器这类工作时发热量较大的元件，其安装位置正对通风槽区域，依靠空气自然对流就能带走工作产生的热量，不需要额外加装散热风扇，既降低了运行时的风噪，也减少了风扇故障带来的电源失效风险，适合长期连续运行的供电场景。壳体一端设置有电源输入接口，接口周边做了绝缘凸起防护，避免插拔电源线时金属接头误触壳体造成短路，输出接线端排布在输入接口同侧，不同电压的输出端做了间距区分，接线时不容易出现误接错线的情况。安装边界方面，这款电源采用标准卧式安装结构，壳体底部预留有固定安装孔位，可以直接固定在设备机柜的安装梁上，也可以平放在实验台面上使用，整体外形为规整长方体，边角做了小圆弧过渡处理，没有尖锐凸起，安装操作时不会划伤操作人员手部。

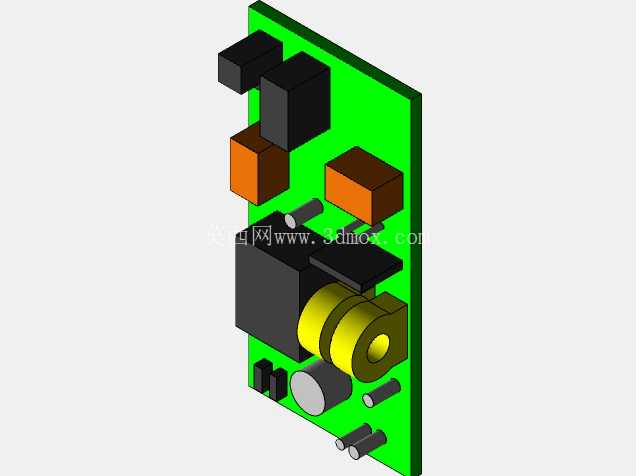

　　设计过程中，内部电路的排布做了分区处理，高压输入区和低压输出区之间预留了足够的安全绝缘距离，避免高低压之间出现爬电风险，主变压器固定在壳体中部的加强筋位置，减少工作时的震动传导，输出滤波电容排布在靠近输出接线端的位置，尽可能缩短输出线路长度，降低线路压降，保证输出电压的稳定性。不同输出回路的走线做了宽度区分，12V输出回路因为通常带载电流更大，走线宽度更宽，覆铜厚度也做了加厚处理，避免大电流通过时线路发热严重，3.3V和5V回路因为多为逻辑电路供电，对电压纹波要求更高，所以在输出端额外增加了滤波磁珠和高频电容，滤除电路中的高频杂波，保证供电的纯净度。

　　在实际选型适配时，这款电源可以直接替代同尺寸的单输出工业电源，不需要改动原有设备的安装孔位，直接替换就能实现多路电压输出，减少设备内部的电源模块占用空间，对于小型自动化设备、桌面测试治具、学生电子实验平台这类需要多路低压直流供电的场景，这款集成式电源的结构设计能够很好匹配安装和使用需求，不需要额外设计电源安装支架，也不用考虑多个电源的排布固定问题，整体装配效率更高。壳体表面做了哑光喷塑处理，不容易残留指纹和污渍，长期使用也不会出现表面锈蚀的情况，通风槽的开孔宽度做了限制，既保证通风量，又能避免较大的金属杂物从通风槽掉入电源内部造成短路故障，提升使用过程中的安全性。
