圆内外旋轮线齿轮直线传动机构设计

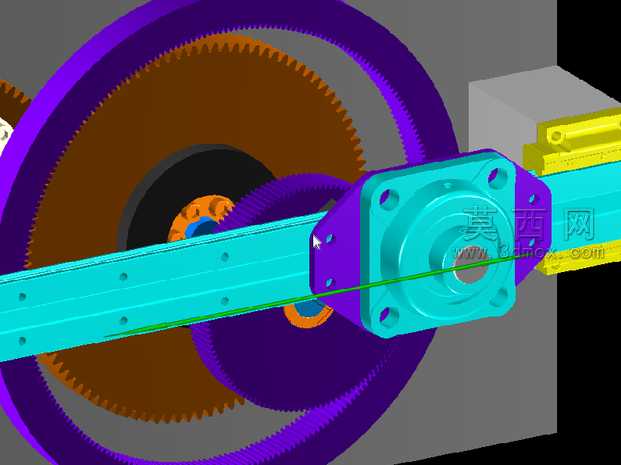

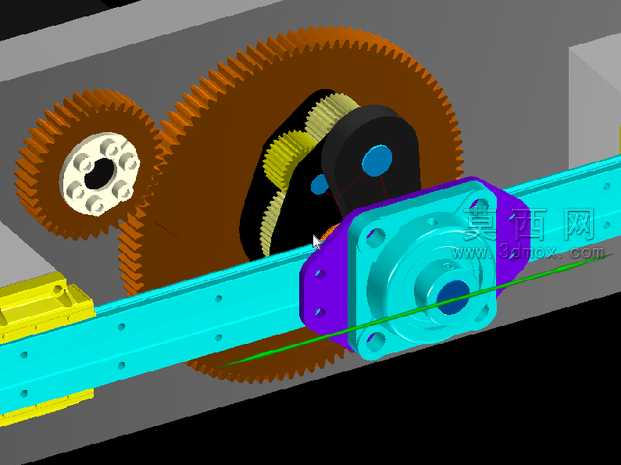

本作品为圆外旋轮线与圆内旋轮线组合实现直线运动的齿轮传动机构三维模型，采用三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械传动设计规范，对每一个传动零件的尺寸参数进行精准约束，确保机构运动仿真过程中无干涉、传动比匹配准确。模型外观渲染采用工业机械常用的配色方案，不同功能的零件赋予差异化材质属性：传动齿轮采用调质钢材质表现，表面做哑光金属质感处理，还原真实机加工齿轮的金属肌理；安装基座与导轨护板分别采用铸铝与工程塑料材质，通过调整材质粗糙度、反光度参数区分不同零件的加工工艺特征，青色导轨件做阳极氧化表面效果呈现，紫色安装座做烤漆质感处理，黄色限位件做工程塑料磨砂质感，整体渲染效果层次分明，可清晰区分各组件的装配关系。结构设计上，机构整合了圆外旋轮线齿轮与圆内旋轮线齿轮两种经典齿轮排布形式，通过多组行星齿轮组的啮合传动，将齿轮的旋转运动转化为导轨的直线往复运动，其中外啮合旋轮线齿轮负责提供长行程传动能力，内啮合旋轮线齿轮组负责优化整体结构尺寸，压缩机构的整体占用空间，适配狭小工作区间的安装使用需求。设计过程中重点考量了齿轮啮合的重合度参数，对旋轮线齿廓进行修形优化，降低传动过程中的冲击与噪音，同时在导轨与齿轮安装座之间设计了导向限位结构，保证直线运动的平顺性，避免运动过程中出现偏载卡滞问题。整体装配层级清晰，从固定基座、传动齿轮组、滑动导轨到连接紧固件均完成独立建模与装配约束，可直接用于运动仿真演示、机械原理教学展示或是非标直线传动机构的方案参考，完整还原了旋轮线齿轮实现直线传动的结构逻辑，直观呈现了特殊齿廓齿轮在直线运动场景下的应用优势。
