六杆电梯直线转移传动机构设计

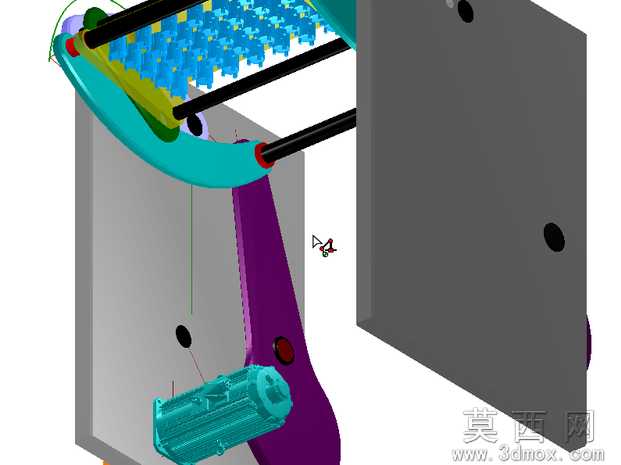

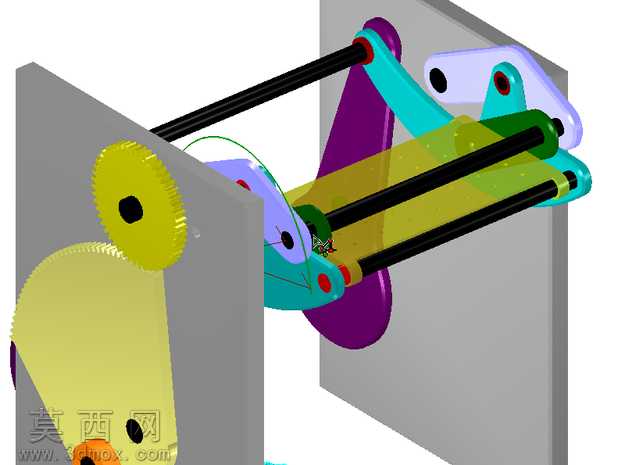

本作品为六杆构型的电梯直线转移传动机构三维模型，采用三维机械设计软件完成全参数化建模，整体装配关系严谨，可完整复现机构的运动逻辑。建模过程中对每一处连杆铰接点、传动副都做了精准的约束定义，确保机构运动过程中无干涉、无错位，能够真实还原物理样机的运行状态。模型渲染阶段采用了高对比度的多色材质区分不同功能构件：固定安装墙板采用哑光灰色金属材质，模拟实际设备的铸铁安装基座质感；传动齿轮采用明黄色半透明工程塑料材质，清晰展示齿轮啮合的传动路径；不同功能的连杆分别采用青蓝色、紫色、淡紫色的哑光硬质合金材质，直观区分各杆件的运动层级与连接关系；传动导杆采用亮黑色抛光金属材质，还原直线光轴的顺滑表面质感；末端移动平台采用半透明黄绿色材质，突出展示平台的直线运动轨迹，让观察者可以清晰看到平台在运动全程无转动、仅沿直线平移的特性。结构设计上，该机构摒弃了传统滑动关节的设计思路，仅通过六组连杆的铰接配合搭配齿轮传动输入，即可实现移动平台的纯直线无旋转输出，无需额外的直线导轨限位即可保证平台运动的直线度，打破了传统直线机构必须依赖滑动副的设计定式。设计过程中通过反复调整各连杆的铰接点位置、杆件长度比例，优化传动过程中的力臂变化，让机构在全程运动中保持平稳的传动效率，输入侧仅需恒定转速的电机驱动齿轮转动，即可带动整套连杆机构完成连续的直线转移动作，不存在运动死点。该机构可适配点位搬运机器人、电梯层间转移装置等场景，相比传统带滑动副的直线机构，该结构无滑动摩擦损耗，铰接点仅需做转动润滑即可长期稳定运行，维护成本更低，运动精度更高，可实现无限制行程的直线输出，仅需调整杆件长度即可适配不同的行程需求，整体结构紧凑，可嵌入狭小的安装空间内完成直线传动作业。
