手动杠杆式活塞传动机构三维设计

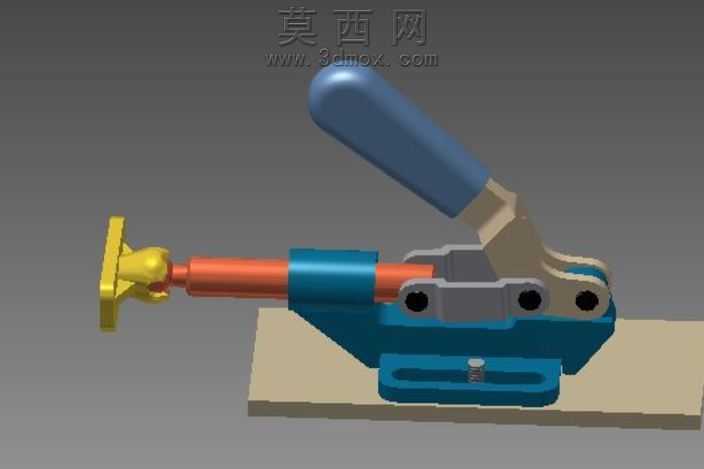

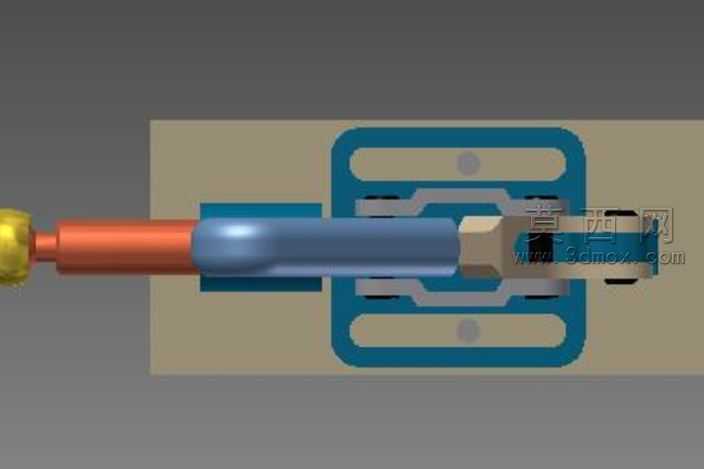

本作品为手动杠杆驱动式活塞传动机构的三维建模成果，整体建模过程遵循机械装配逻辑，从单个零件的特征搭建到整体组件的约束配合逐层完成。建模阶段首先对各组成零件进行独立特征构建：握持手柄采用曲面放样结合圆角过渡完成外形塑造，匹配人体工学的握持弧度，表面做哑光防滑质感处理；杠杆连接件通过草图拉伸、孔位特征切削完成，精准预留铰接点位的装配间隙，保证转动副的活动余量；活塞缸体采用回转类特征建模，内壁与活塞头的配合尺寸严格按照间隙配合公差设定，避免运动过程中出现卡滞或旷量过大的问题；活塞头前端的执行端头采用异形拉伸结合倒角处理，还原实际工况下的接触端面形态；底部安装基座通过加厚拉伸、安装孔阵列完成，为整套机构提供稳定的支撑基准。装配阶段采用自下而上的装配逻辑，先将活塞组件与缸体完成同轴配合，限定活塞仅保留轴向滑动自由度，再依次装配各级杠杆连杆，通过铰接约束将手柄的摆动运动转化为活塞的轴向直线运动，全程验证运动行程无干涉，各转动副的转动角度符合手动操作的合理范围。材质与渲染阶段，针对不同零件的功能属性分配对应材质：握持手柄采用蓝色工程塑料材质，添加细微的磨砂纹理提升真实感；杠杆连接件与安装基座采用喷涂蓝漆的金属材质，模拟工业机械的漆面质感；活塞杆与活塞头采用铜质金属材质，还原密封配合件的耐磨金属属性；前端执行端头采用亮黄色工程塑料材质，做醒目标识处理。渲染阶段采用柔和的工业展示布光，通过主光源、补光与环境光的搭配，清晰呈现各零件的结构轮廓与装配关系，阴影过渡自然，能够直观展示整套机构的运动传递逻辑：扳动手柄时，通过两级杠杆的力矩放大，推动活塞沿缸体轴向做往复直线运动，整套机构结构紧凑，手动操作省力，可作为小型流体输送、压力执行机构的原理验证模型，建模过程中对多组件配合的干涉检查、运动自由度约束做了细致调整，保证模型既具备外观展示效果，也可用于运动原理的演示验证。
