工业计数控制操作终端外观结构设计

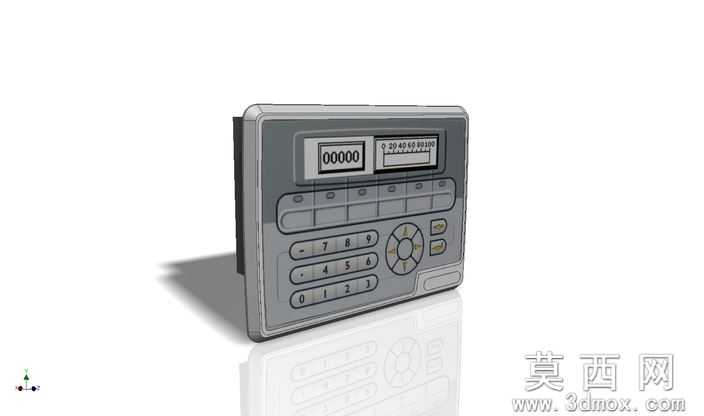

本作品为工业现场使用的计数控制操作终端三维建模成果，建模阶段以工业人机交互设备的实用形态为核心设计依据，首先通过基准平面搭建确定设备的整体长宽高比例，采用带圆角的长方体作为主体外壳基础形态，外壳边缘做小半径圆角过渡处理，既符合工业设备防磕碰的实用需求，也让整体外观更具精致感。建模过程中对设备正面的功能区域做了清晰的分区规划，上方设置两块独立的数显窗口区域，分别对应累计计数与实时参数显示功能，数显窗口做内凹结构设计，模拟真实设备的透明防护屏安装位，避免屏幕直接受外力磕碰。数显窗口下方排布功能按键区域，左侧为三行四列的数字输入按键组，每个按键都做独立的凸起结构建模，按键表面预留字符标识的平面区域，按键与面板之间预留均匀的装配缝隙，还原真实按键的装配结构；数字按键右侧设置四向导航按键组，搭配两枚独立的功能确认按键，导航键采用中心圆形确认键加四周方向键的经典布局，符合工业操作人员的使用习惯。设备右侧区域预留卡槽与标识位结构，模拟真实设备的存储卡插槽与状态标识安装位，设备背部做简化的壁挂安装结构建模，适配工业现场的固定安装需求。材质渲染阶段，设备主体外壳采用哑光深灰色工程塑料材质，调整材质的粗糙度参数模拟工业塑料的磨砂质感，避免过度反光影响操作视线；按键部分采用浅灰色塑料材质，与深色外壳形成清晰的视觉区分，方便操作人员快速识别按键位置；数显窗口区域采用半透明深色亚克力材质，添加轻微的反光效果模拟玻璃防护屏的质感，数显区域内部添加黑色背景搭配白色数字的显示内容，还原设备通电工作时的显示状态。渲染输出时采用柔和的工作室光源，在设备下方添加柔和的倒影效果，突出设备的立体形态与结构细节，整体建模严格遵循工业控制设备的人机工程学设计逻辑，所有结构比例参考真实工业终端的尺寸规范，既保证外观的写实度，也清晰呈现了设备的功能分区与装配结构，可用于工业控制类产品的外观展示、结构参考与教学演示场景。
