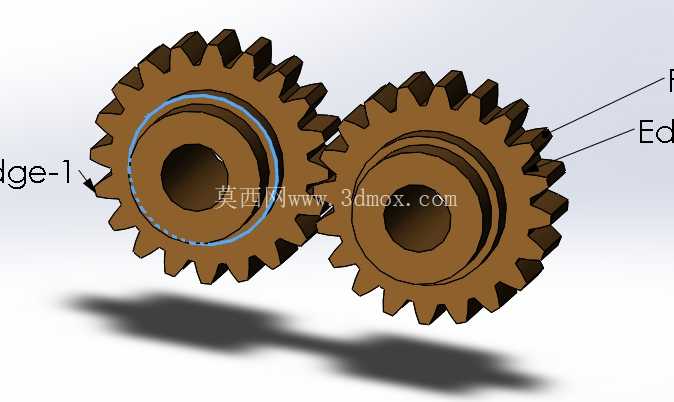

啮合传动直齿圆柱齿轮组结构设计

　　在常规机械传动系统的布局中，这类直齿圆柱齿轮啮合副是应用覆盖范围极广的基础传动构件，从中小型输送设备的动力传递单元，到小型工装夹具的转速调整模块，再到民用机电产品的扭矩输出结构，都能见到这类齿轮副的实际应用。不同于斜齿轮的轴向力附加载荷，也区别于锥齿轮的相交轴传动特性，直齿圆柱齿轮的啮合过程完全在平行轴之间完成，安装调试的容错空间相对更大，对支撑轴承的轴向载荷要求更低，非常适合中低速、中等载荷的定传动比传动场景。

　　从实际功能层面看，这组齿轮的核心作用是在两根平行布置的传动轴之间完成旋转运动与扭矩的同步传递，通过两个齿轮的齿数差匹配，可实现固定比例的转速增减与扭矩转换，比如在小型电动工具的减速段，用小齿数主动轮搭配大齿数从动轮，就能把电机输出的高转速低扭矩转换为工作端需要的低转速大扭矩，满足实际作业的载荷需求。齿轮的齿形采用标准渐开线齿廓设计，这种齿廓的传动比恒定特性，能保证啮合过程中传动平稳，不会出现瞬时转速波动，降低传动过程中的冲击与噪音，同时渐开线齿廓的加工工艺成熟，不管是滚齿、插齿还是成型铣削都能获得较高的齿形精度，制造成本相对可控。

　　设计这类齿轮副的时候，首先要根据传动系统的额定功率、输入转速、预期传动比确定两个齿轮的模数、齿数、齿宽参数，模数的选择直接决定轮齿的抗弯强度，载荷越大需要选取的模数数值越高，避免轮齿在过载情况下发生断齿失效；齿宽的设定需要兼顾承载能力与安装空间，齿宽过大会导致载荷沿齿向分布不均，齿宽过小则会让轮齿单位面积承受的压力过大，加剧齿面磨损。齿轮中心的轴孔尺寸需要与匹配的传动轴径做公差配合，通常选用过渡配合或者小间隙配合，既保证传动过程中齿轮与轴不会发生相对转动，也能方便装配阶段的安装拆卸；轴孔外侧的凸台结构是为了给齿轮的轴向定位提供贴合面，装配时可以通过轴肩或者轴用挡圈卡在凸台侧面，限制齿轮工作过程中的轴向窜动，保证两个齿轮的啮合齿宽完全对齐，避免出现偏载导致的局部齿面过度磨损。

　　从安装边界来看，两个齿轮的中心距需要严格按照齿顶圆、齿根圆参数计算确定，中心距过大时轮齿啮合间隙过大，正反转切换时会产生明显的回程冲击，中心距过小时轮齿啮合过紧，会加剧齿面摩擦，甚至出现卡滞无法转动的情况。齿轮的齿顶圆直径决定了传动单元的径向安装空间，设计外围防护壳体的时候，需要在齿顶圆外侧预留足够的安全间隙，避免齿轮转动过程中与壳体发生剐蹭；齿轮副的轴向安装尺寸需要结合轴系的固定结构确定，保证两个齿轮的啮合面完全处于同一平面，不会出现齿面局部接触的情况。实际应用中这类齿轮通常会搭配润滑脂或者润滑油使用，在齿面形成油膜降低摩擦系数，减少齿面磨损与传动过程中的温升，延长齿轮的实际使用寿命。对于传动精度要求较高的场景，还需要对齿轮的齿圈径向跳动、公法线长度公差做严格控制，保证传动过程中的运动精度，避免输出端出现转角误差。
