在动力传动系统的布局设计中,交错轴动力传递始终是结构工程师需要重点攻克的环节,尤其是输入输出轴呈空间垂直布局的传动场景,螺旋锥齿轮轴组件的设计合理性直接决定了整套传动机构的运行寿命、传动精度与噪音水平。这套螺旋锥齿轮轴的装配结构,核心应用场景集中在需要小空间内完成90度转向动力传输的设备中,包括小型工程机械的分动箱、农用机械的末端传动单元、工业输送线的转角驱动模块,以及部分精密机床的进给传动端,这类场景普遍对传动部件的轴向尺寸占用、啮合稳定性、负载耐受能力有明确的硬性要求。

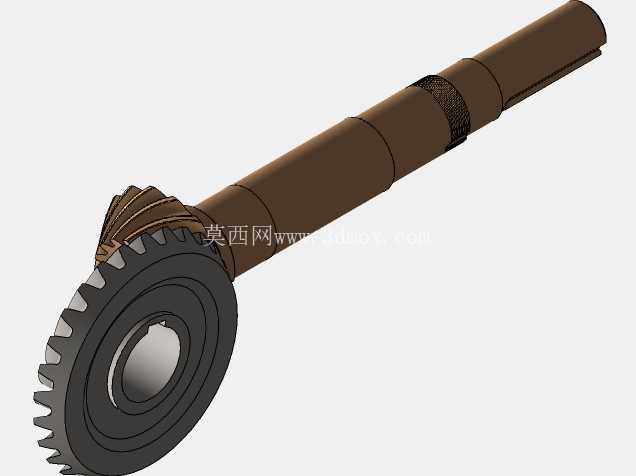

从实际功能层面来看,该组件将主动螺旋锥齿轮与传动轴设计为一体化装配结构,轴身根据安装需求设置了多段不同直径的轴颈,分别对应轴承安装位、密封件配合位、动力输入端连接位,以及齿轮本体的定位轴肩。轴身靠近齿轮端的滚花结构,是为了在装配过程中增加与密封组件、挡圈的配合摩擦力,避免长期运行过程中出现密封件相对轴面滑动导致的漏油问题,同时也能在过盈装配轴承时提供更稳定的受力支点,减少装配过程中轴面的压装损伤。齿轮部分采用螺旋齿形设计,相比直齿锥齿轮,啮合过程中齿面是逐步接触再逐步脱离,重合度更高,单齿承受的瞬时冲击载荷更小,运行过程中的噪音水平明显降低,更适合中高转速的持续传动场景。
设计过程中,首先需要确定的是螺旋角与齿形参数的匹配关系,要保证啮合过程中齿面接触迹线沿齿长方向合理分布,避免出现齿端接触导致的局部应力集中。轴的各段直径差设计需要兼顾强度与装配工艺性,轴承安装位的轴颈直径要匹配选定的圆锥滚子轴承内径,轴肩高度严格控制在轴承内圈的倒角范围内,保证轴承安装到位后能实现轴向定位,同时不会因为轴肩过高影响轴承的拆卸维护。输入端的轴段设计为等直径光轴,可适配联轴器连接、带轮连接等多种动力输入方式,轴端的倒角处理既方便装配时的导向,也能去除加工过程中产生的毛刺,避免装配时刮伤配合件的内孔表面。
从安装边界来看,整套组件的轴向安装尺寸需要匹配变速箱壳体的内腔长度,齿轮的最大外径要保证装配时能顺利穿过壳体的轴承安装孔,不会出现干涉问题。齿轮的安装位置需要与配对的从动螺旋锥齿轮保持准确的轴向距离,装配时通过调整轴承端盖的垫片厚度来控制齿侧间隙,保证啮合间隙处于合理区间——间隙过大会导致传动换向时出现冲击,间隙过小则会导致齿面润滑不足,运行过程中出现过热烧蚀的问题。轴身的各段同轴度公差需要严格控制,尤其是两个轴承安装位与齿轮定位轴颈的同轴度,要控制在0.02mm以内,否则会导致轴承运行时承受额外的径向载荷,大幅缩短轴承使用寿命,同时也会导致齿轮啮合时出现偏载,加速齿面磨损。
在实际选型应用中,这套组件的承载能力主要由齿轮模数、齿面硬度、轴的材质热处理工艺决定,针对不同的负载场景,可以通过调整齿面渗碳层深度、轴的调质硬度来匹配对应的负载等级。装配过程中需要注意,螺旋锥齿轮的啮合接触斑点需要调整到齿面中部偏齿顶的位置,保证满负载运行时,受载变形后的接触斑点能均匀分布在整个齿面,避免出现边缘接触。轴上的轴承安装需要采用热装工艺,严格控制加热温度,避免温度过高导致轴承回火失效,装配后需要手动转动轴端,检查转动是否顺畅无卡滞,确认齿侧间隙符合设计要求后再完成端盖的密封安装。这类集成式齿轮轴结构相比齿轮与轴分体装配的结构,减少了键连接带来的应力集中问题,传动扭矩更大,结构更紧凑,非常适合安装空间受限的转角传动场景,在各类中小型变速箱、传动箱的设计中应用十分广泛。
