多片盘式摩擦离合器结构设计

　　在机床主轴传动、工程机械动力切换、重载输送设备的动力通断控制场景中，多片盘式离合器是应用占比极高的传动执行部件，这类部件依靠多组摩擦副之间的正压力产生摩擦力矩，实现主动端与从动端之间的动力接合与分离，相比单片式离合器，多片结构可以在有限的径向尺寸内堆叠更多摩擦接触面，在不增大整体安装外径的前提下传递更大的额定扭矩，非常适合安装空间受限但扭矩传递需求较高的传动链路。

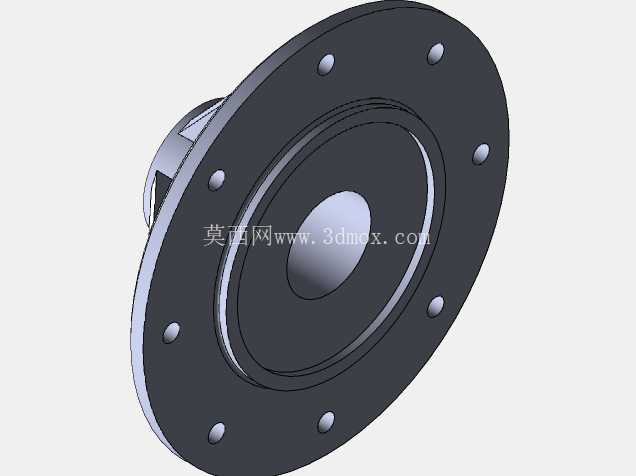

　　从实际使用场景来看，这类离合器常被布置在动力源与执行机构之间的传动链中段，比如卧式车床主轴箱的高低速切换工位、工程车辆变速箱的动力换挡单元、自动化生产线的重载输送辊道分组驱动端，日常运行中需要频繁完成接合、半联动、分离的动作循环，因此结构设计上首先要保证摩擦片组的压力分布均匀，避免局部偏磨导致的扭矩传递波动、摩擦片过早烧蚀问题。观察该结构的整体布局，主动端采用法兰式安装接口，端面上均匀布置了多组螺栓过孔，安装时可以直接通过内六角螺栓与动力输出端的连接法兰锁紧，安装端面的止口设计做了同轴度定位基准，装配时可以快速保证主动端与输入轴的同轴度，减少高速运转时的径向跳动量。

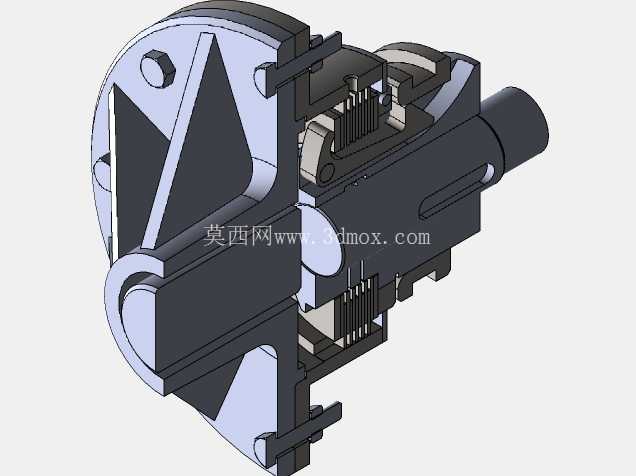

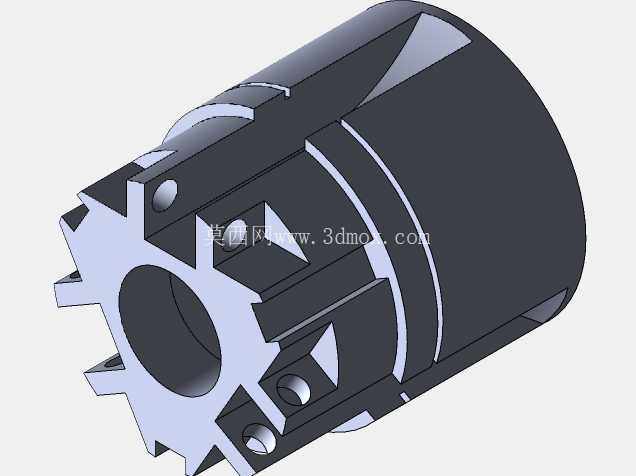

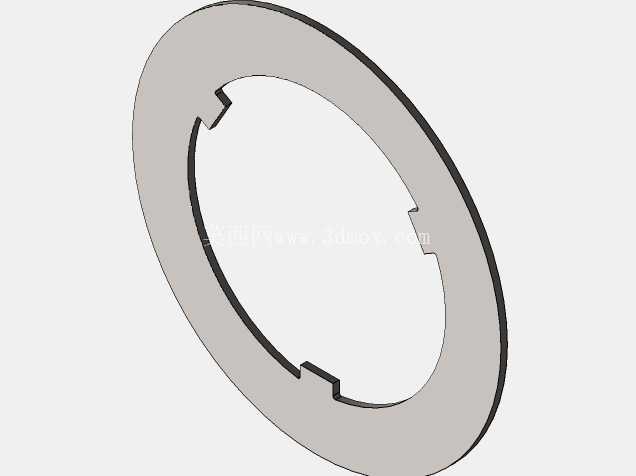

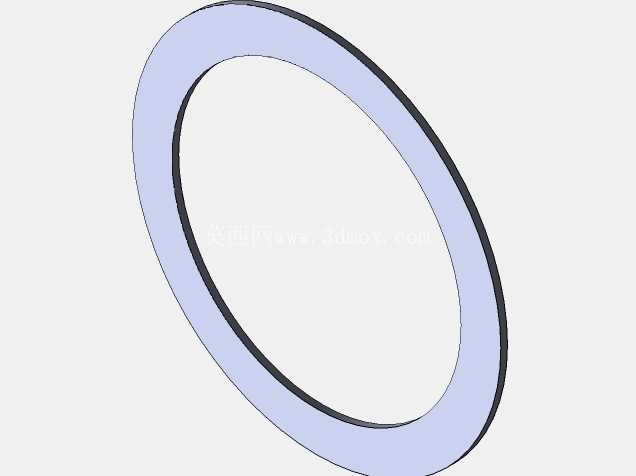

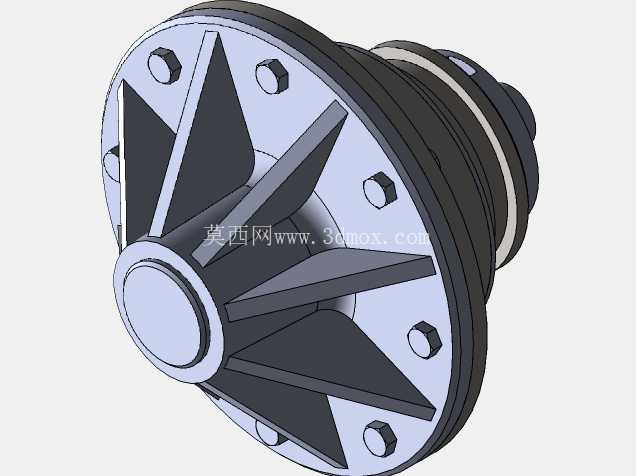

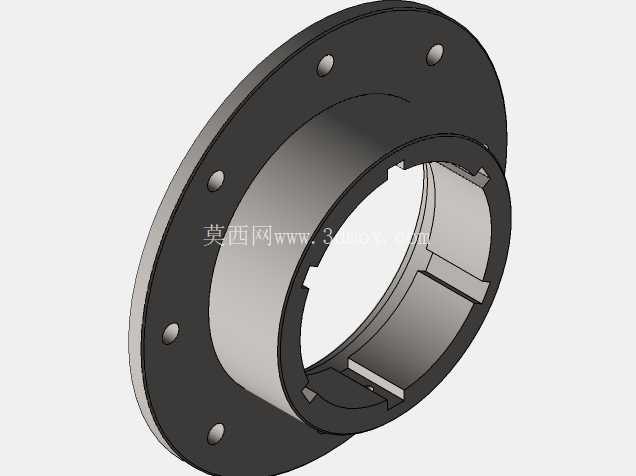

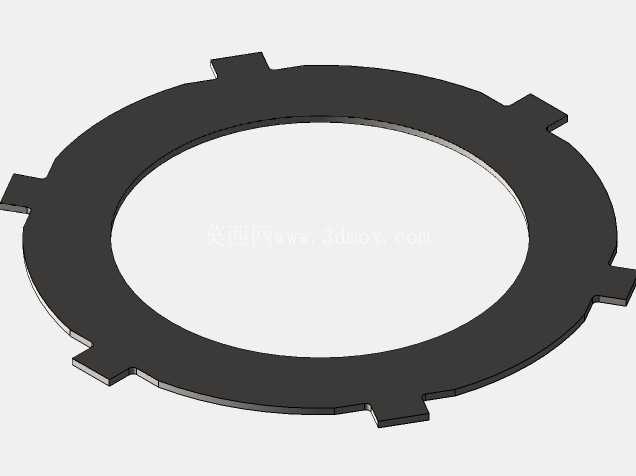

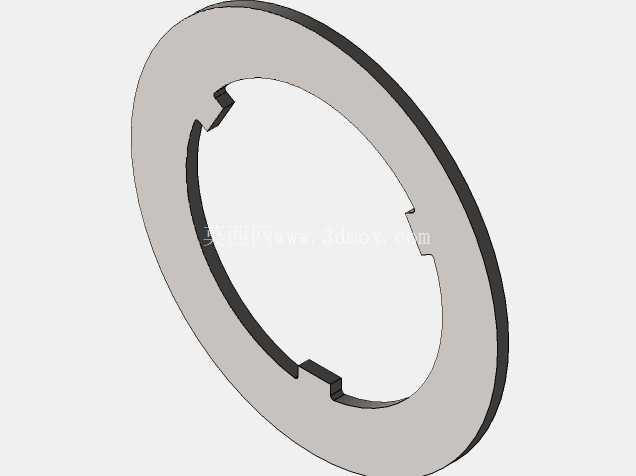

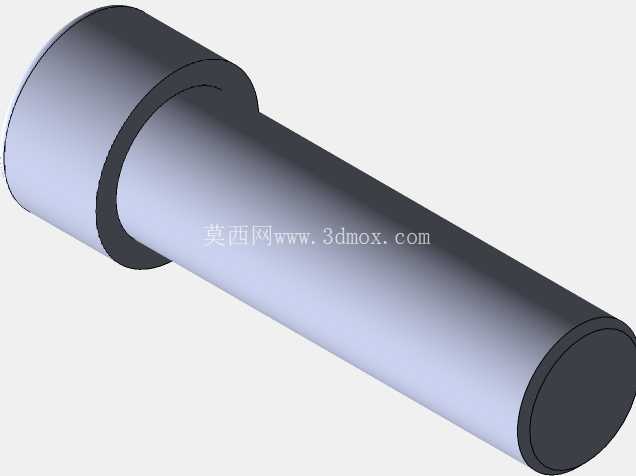

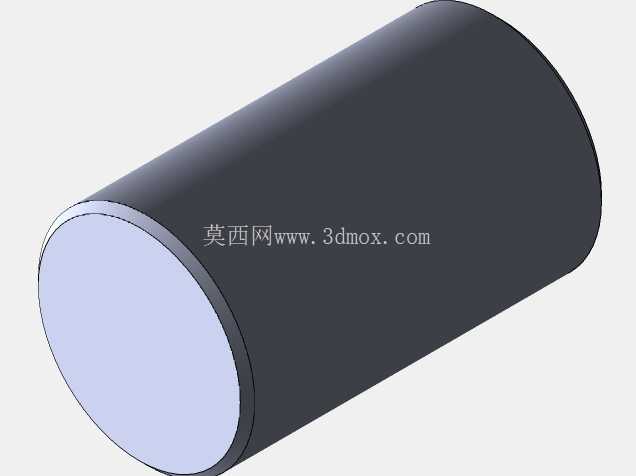

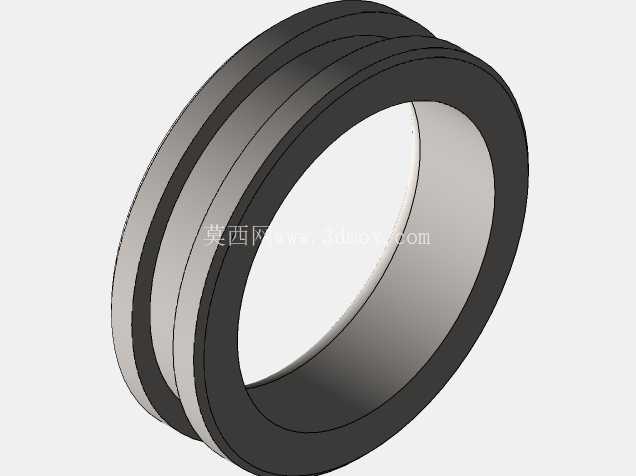

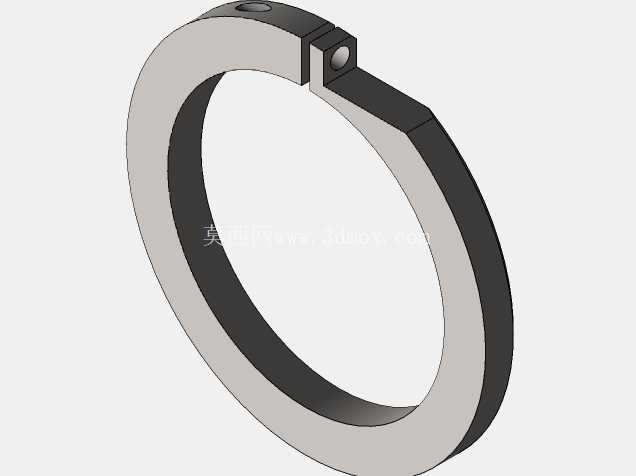

　　摩擦副部分采用交替堆叠的主动摩擦片与从动钢片结构，主动片外缘带有凸键，嵌入主动壳体的内花键槽内，随主动壳体同步转动，从动片内缘带有内花键齿，与从动输出轴的外花键啮合，可沿轴向做小范围滑动，当压紧机构施加轴向压力时，所有摩擦片被压紧在压盘与端盖之间，主从动片之间的摩擦力将动力从主动端传递到从动输出轴；当压紧力释放时，摩擦片之间的分离间隙保证主动端转动时从动端无拖滞，彻底切断动力传递。结构中支撑筋的设计并非单纯为了减重，放射状的筋条一方面提升了端盖的结构刚度，避免压紧时端盖发生翘曲变形导致摩擦片压力不均，另一方面筋条之间的空隙可以形成空气对流通道，在离合器频繁接合产生摩擦热时，依靠转动时的气流带走部分热量，降低摩擦片的工作温度，延长摩擦片的使用寿命。

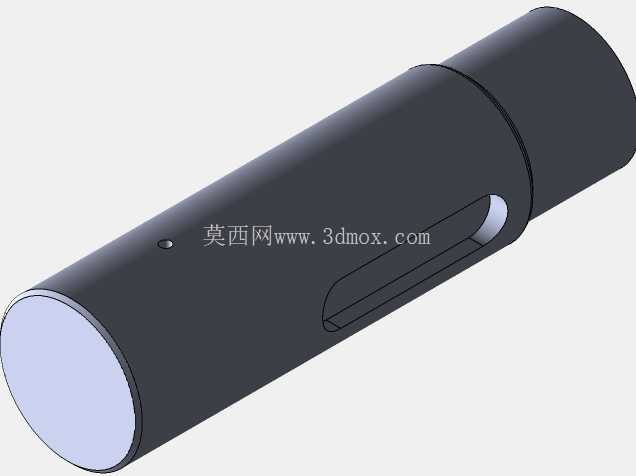

　　设计过程中需要重点控制几个安装边界尺寸：首先是法兰安装面的螺栓孔分布圆直径，要匹配常用动力输出法兰的安装尺寸，避免出现安装干涉；其次是从动输出轴的花键参数，需要匹配对应传动系统的轴端花键规格，保证扭矩传递的可靠性；另外要控制离合器分离状态下的轴向总长度，避免在安装空间内与周边的轴承座、齿轮等部件发生运动干涉。摩擦片的数量选择需要结合额定传递扭矩做计算，单片摩擦面的摩擦力矩由摩擦系数、轴向正压力、摩擦面平均作用半径决定，多片结构的总扭矩为所有摩擦面的力矩之和，设计时需要预留1.5-2倍的扭矩安全系数，避免瞬时过载时离合器出现打滑失效。

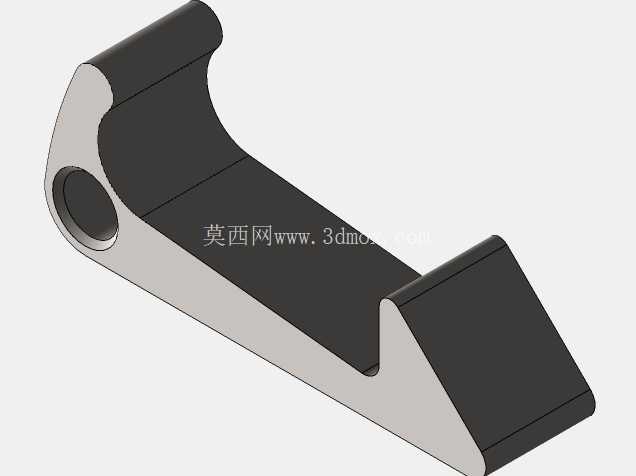

　　实际选型应用中，还要考虑离合器的操纵方式匹配，该结构可以适配机械杠杆压紧、液压活塞压紧、电磁压紧等多种操纵形式，不同的压紧方式对应不同的轴向力输出特性，机械压紧结构多用于手动操控的设备工位，液压压紧适合重载、自动化控制的传动场景，电磁压紧则适合响应速度要求高、频繁启停的自动化设备。结构中的复位结构设计也十分关键，分离状态下需要保证每一片摩擦片都能完全脱开，避免长期半联动状态导致的摩擦片异常磨损，因此从动片的花键滑动面需要做合适的表面处理，降低滑动阻力，同时在摩擦片组之间布置小刚度的复位弹簧，保证压紧力释放后各摩擦片能快速回到分离位置，预留均匀的分离间隙。

　　从装配工艺角度看，该结构采用分体式壳体设计，端盖与主壳体通过螺栓连接，装配时可以依次装入主动片、从动片、压盘、复位弹簧等零件，最后锁紧端盖即可完成组装，后期维护更换摩擦片时不需要完全拆卸整个离合器的安装基座，只需要拆开端盖就能更换磨损的摩擦片，大幅降低了设备维护的时间成本。端盖上的螺栓采用均匀圆周布置，锁紧时需要按照对角顺序分次拧紧，保证端盖端面与壳体端面平行，避免压盘倾斜导致的摩擦片偏磨问题。另外，输出轴端的支撑轴承选型需要同时承受径向载荷与少量轴向载荷，保证离合器运转时输出轴的回转精度，避免轴端窜动影响摩擦片的压紧状态稳定性。
