十字轴式万向接头传动结构设计

　　在各类需要轴线偏移补偿的传动场景中，这类十字轴式万向接头是解决两轴存在角向位移时动力传递的核心部件，区别于刚性联轴器无法补偿安装误差、轴线偏斜的缺陷，该结构可在两轴轴线存在一定夹角的工况下持续稳定传递旋转扭矩，常见于机床进给传动、汽车转向系统、轻工设备传动链、农业机械动力输出端等场景，尤其适合安装过程中难以保证两轴严格同轴、或是设备运行中存在轴系相对摆动的工况。

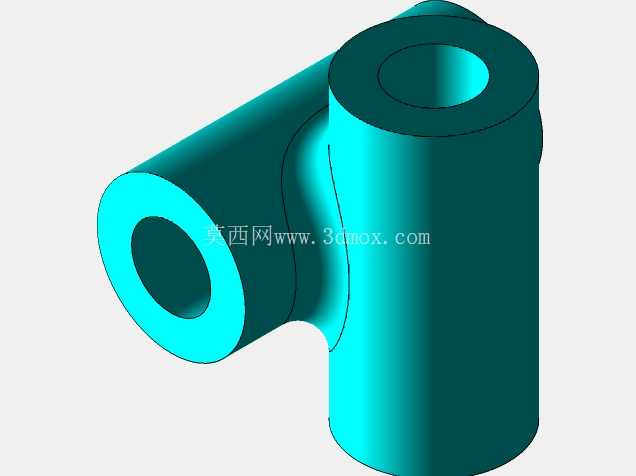

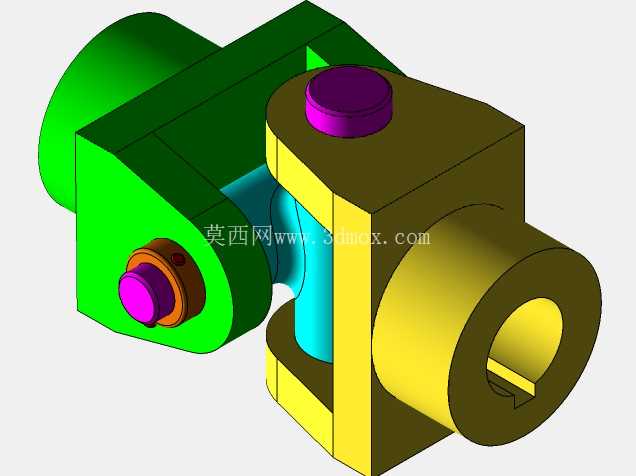

　　从结构设计逻辑来看，该接头采用双叉架配合十字轴的经典铰接布局，两个叉形接头分别对应主动轴与从动轴的连接端，十字轴作为中间传动件，四个轴颈分别嵌入两个叉架的对应轴孔内，形成两组相互垂直的回转副，可实现两轴在预设角度范围内的相对偏摆，设计时需重点关注十字轴轴颈与叉架孔的配合公差，通常选用间隙配合保证转动灵活性，同时需控制配合间隙量避免传动过程中出现过大回差，影响传动精度。

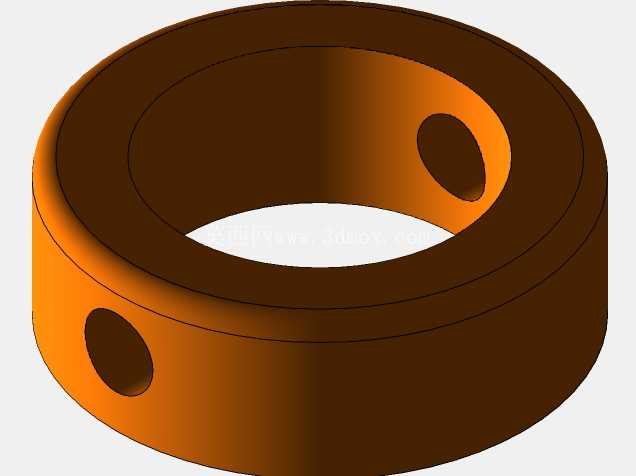

　　从安装边界来看，该结构两端的轴孔分别适配对应直径的传动轴，轴孔内设置键槽用于平键连接传递扭矩，避免轴与接头之间出现周向打滑，安装时需保证主动端与从动端的轴伸长度匹配接头的轴向安装尺寸，叉架外侧的端盖结构用于密封十字轴的润滑腔，同时限制十字轴的轴向窜动，端盖通过圆柱销或是小螺栓固定在叉架端面，拆卸维护时可直接拆开端盖完成十字轴的更换或是润滑脂补充。在功能特性层面，单个十字轴万向接头存在瞬时传动比不等的特性，即主动轴匀速转动时从动轴会出现周期性的转速波动，因此在对传动平稳性要求较高的场合，通常会成对使用该类万向接头，通过合理布置中间轴的相位与夹角抵消转速波动，而在转向操纵、手动调节机构这类对转速均匀性要求不高的场景，单个万向接头即可满足使用需求。

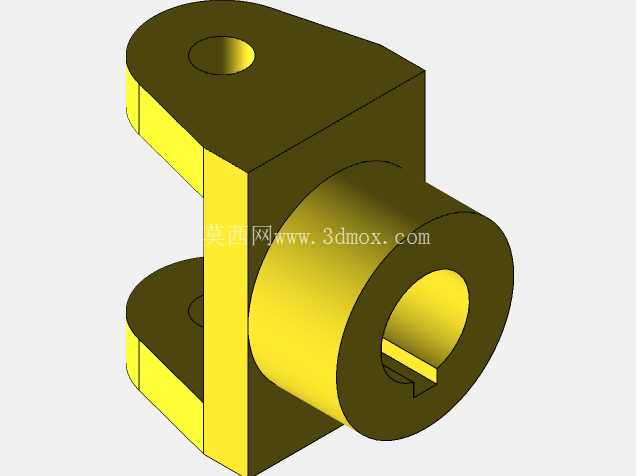

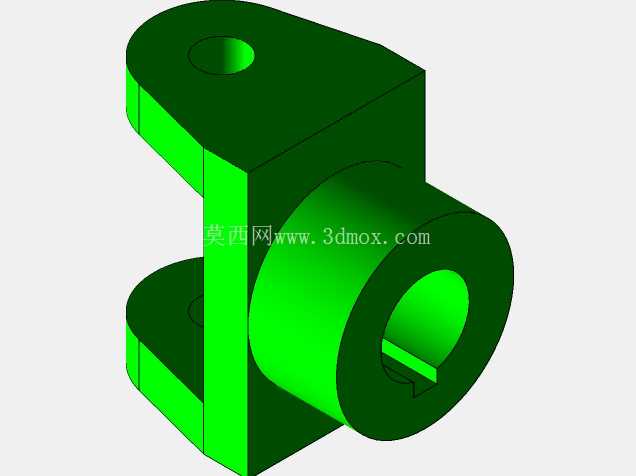

　　设计过程中需校核十字轴的抗弯强度与接触应力，因为动力传递过程中十字轴轴颈会承受周期性的交变载荷，尤其是在大夹角传动工况下，轴颈根部的应力集中区域容易出现疲劳失效，因此通常会在轴颈根部设置合理的圆角过渡，同时选用渗碳淬火工艺提升表面硬度与耐磨性。叉架部分的结构设计需兼顾强度与轻量化，在叉臂的非受力区域可做适当的减材处理，同时保证叉臂与轴套安装孔的位置精度，避免因孔位偏差导致十字轴安装后出现卡滞，或是加速铰接部位的磨损。该结构的铰接部位通常预留润滑通道，可定期加注润滑脂降低转动摩擦阻力，延长部件使用寿命，端盖处的密封结构可阻挡外界粉尘、切削液等杂质进入铰接摩擦副，避免磨粒磨损加剧。在实际选型应用中，需根据传递的额定扭矩、最大工作转速、两轴的最大偏角范围来确定接头的规格尺寸，轴孔与键槽的尺寸需匹配所连接传动轴的标准规格，避免出现安装干涉，同时需注意当传动夹角增大时，接头所能传递的额定扭矩会相应降低，选型时需预留足够的安全系数，避免过载导致十字轴断裂或是叉架变形。
