台式机ATX开关电源钣金壳体结构设计

　　在桌面计算设备、小型工控主机的供电系统搭建中，电源单元的壳体结构设计直接决定了整机供电模块的运行稳定性、装配便捷性与长期使用可靠性，本次完成的电源单元钣金壳体，完全围绕常规ATX规格供电模块的实际使用需求展开结构设计，适配绝大多数标准台式机箱、壁挂式小型工控机柜的安装位尺寸。从实际应用场景来看，这类电源壳体不仅要容纳内部的PCB板、变压器、滤波电容、散热模组等核心电气元件，还要兼顾外部接线的操作空间、内部气流的组织走向，以及批量生产时的钣金加工工艺可行性，避免出现过于复杂的弯折结构导致加工良率下降。

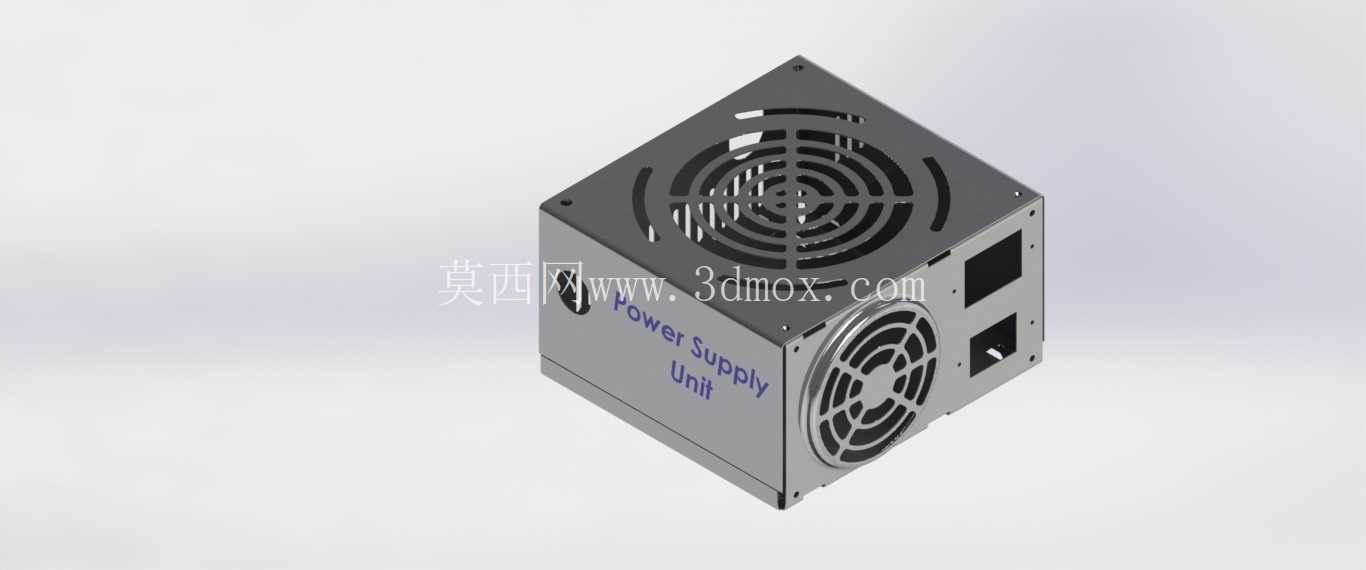

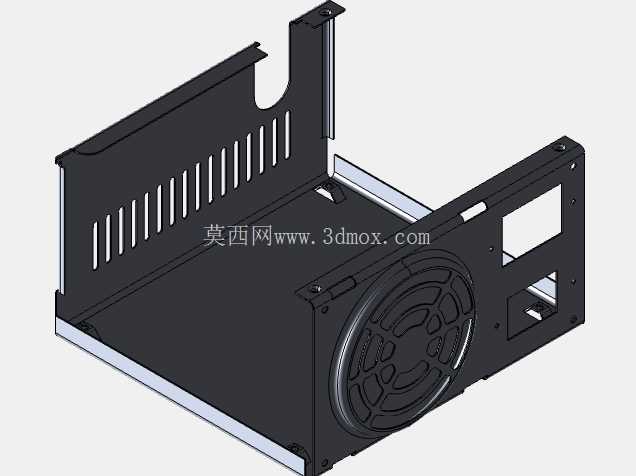

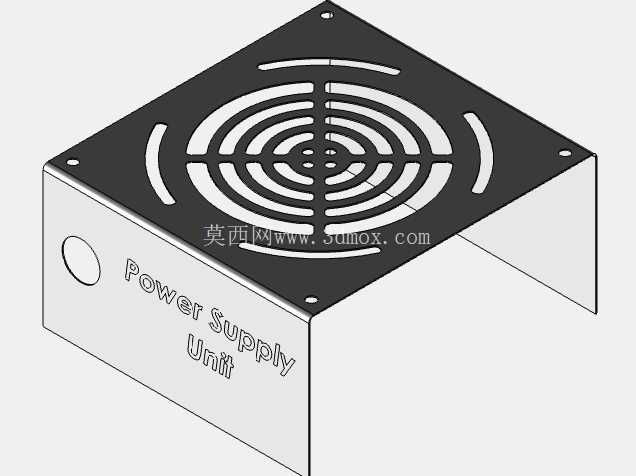

　　设计过程中优先采用钣金折弯+成型工具的工艺路线，所有壳体板材的弯折半径均匹配常规冷轧钢板的冲压折弯参数，避免出现过小弯折半径导致的板材开裂问题，也没有设计多余的焊接工序，全部结构依靠钣金折边的卡扣、自攻螺丝安装柱实现拼接，大幅降低批量组装的工时成本。壳体的主散热面采用同心圆格栅式通风孔设计，通风孔的开孔率经过核算，既保证12cm轴流风扇的出风阻力控制在合理区间，又能避免大尺寸异物进入壳体内部触碰高压电气元件，格栅的加强筋结构同步在钣金成型时一体冲压完成，不需要额外加装防护网，减少零件数量。侧面预留的AC输入插座位、DC输出线束引出位，均按照常规ATX电源的接插件尺寸做了安装边界预留，接插件安装位周边设计了向内的折边，一方面提升接插件安装后的结构强度，避免插拔电源线时出现壳体变形，另一方面可以阻挡内部气流从接插件缝隙无组织溢出，保证散热气流按照设计路径从内部散热片区域流向风扇出风口。

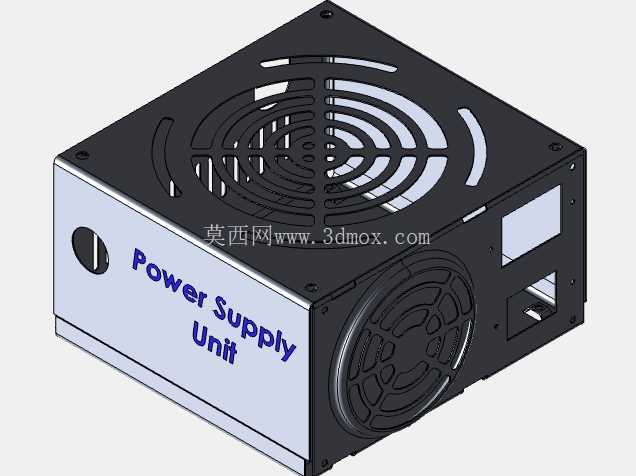

　　安装尺寸方面，壳体的外部长宽高完全遵循标准ATX电源的安装规范，四个角的安装固定孔位与机箱电源位的螺丝柱精准对齐，孔位周边做了下沉式凸台成型，安装时螺丝头可以完全沉入凸台内部，不会突出壳体表面影响安装平整度。壳体正面的标识区域预留了足够的平面空间，可用于印刷电源参数、警示标识、品牌信息，该区域在钣金成型时做了轻微的凹陷处理，避免印刷面在装配、运输过程中被剐蹭磨损。内部的安装柱高度根据PCB板与散热片的堆叠高度做了精准匹配，PCB板安装后与壳体侧壁、上下盖板之间预留了足够的电气安全间隙，避免出现高压爬电距离不足的安全隐患，同时内部预留的走线空间可以让高压侧、低压侧的线束分开排布，减少电磁干扰对输出供电稳定性的影响。

　　从结构强度角度考虑，壳体的所有折边均做了卷边处理，既可以避免钣金锐边划伤装配人员，也能大幅提升薄钣金壳体的整体刚性，减少风扇运行时带来的壳体共振噪音。针对电源内部较重的变压器元件，对应的壳体安装位置额外设计了加强筋结构，避免设备运输过程中震动导致变压器移位、引脚开焊。散热风扇的安装位采用一体冲压的螺丝柱，不需要额外压装铜柱，风扇安装后与壳体格栅的间隙控制在合理范围，既避免风扇转动时碰擦格栅产生异响，也不会因为间隙过大导致气流旁通降低散热效率。

　　在实际选型适配时，该结构壳体可覆盖额定功率300W到750W区间的常规ATX电源装配需求，不需要对壳体结构做大幅修改，仅需调整内部安装柱的位置即可适配不同布局的PCB方案，具备较强的结构通用性。壳体表面的处理工艺可适配喷塑、喷漆等常规钣金表面处理方式，所有外露面均没有难以覆盖的死角，能保证表面涂层的均匀性，提升壳体的防锈能力与外观质感。
